Afficheurs de texte NT2S
Manuel STA – 21 - 2
1.4. Mode écrans
Le NT2S-SF123B-EV1 peut afficher 32 caractères depuis l'API.
Ces caractères (numériques ou alpha-numériques) sont pris des registres données de votre API.
Le DM20 (registre Offset) de votre API est nécessaire pour l'affichage de vos textes sur l'afficheur. Ce
DM20 donne l'adresse de départ du texte à afficher. Comme un DM peut contenir deux caractères ASCII,
vous pourrez utiliser jusqu'à 16 DM pour afficher un texte de 32 caractères sur deux lignes.
Exemple: Si vous mettez la valeur 124 dans le DM20, vous pourrez utiliser les plages DM124 jusqu'au
DM139 pour afficher un texte de 32 caractères sur deux lignes.
Pour votre application, vous pourrez stocker tous les messages dans une zone de DM que vous aurez
défini. Pour accéder à un message en particulier, il vous suffira de modifier le DM 20 (registre Offset).

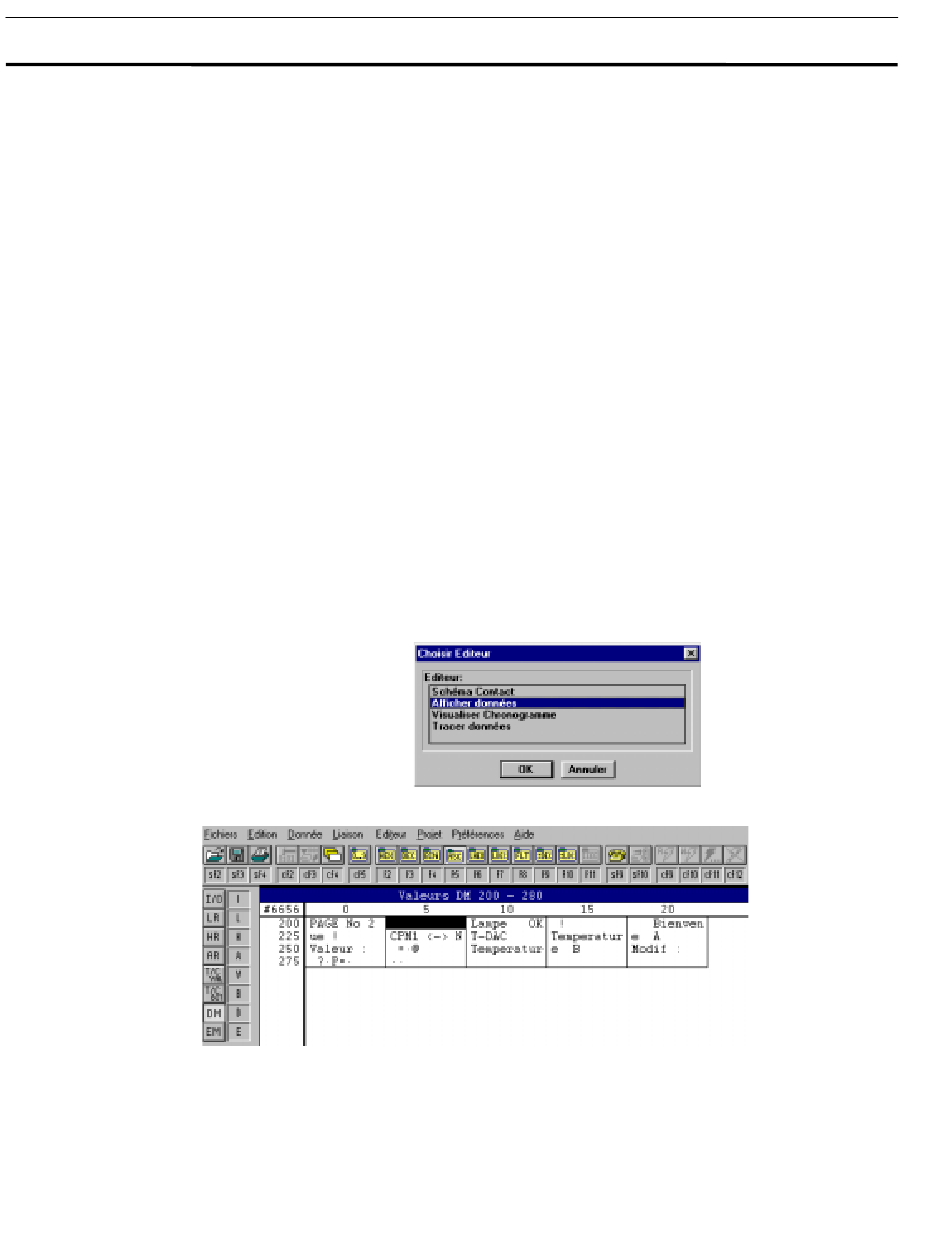

Nous vous conseillons d'utiliser le logiciel de programmation de nos automates
programmables industriels SYSWIN pour paramétrer les textes à afficher dans
votre application.
Choisissez l'éditeur : Afficher données.
OMRON – France
8
Août 2000
