Manuel STA – 21 - 2

2. NT2S-SF121B et NT2S-SF122B-EV1 (programmable par logiciel)

2.1. Description générale
Les modèles NT2S-SF121B-E et NT2S-SF122B-EV1 sont des afficheurs de texte plus évolués car ils permettent aux
utilisateurs un plus grand nombre de fonctions. Ces terminaux sont paramétrables via un logiciel spécifique livré
systématiquement avec le produit.
2.2. Caractéristiques des produits
Caractéristiques
Afficheur
LED
Touches
Nombre de messages max.
Alimentation du terminal
Horodateur
Logiciel de paramétrage

2.3. Connexions

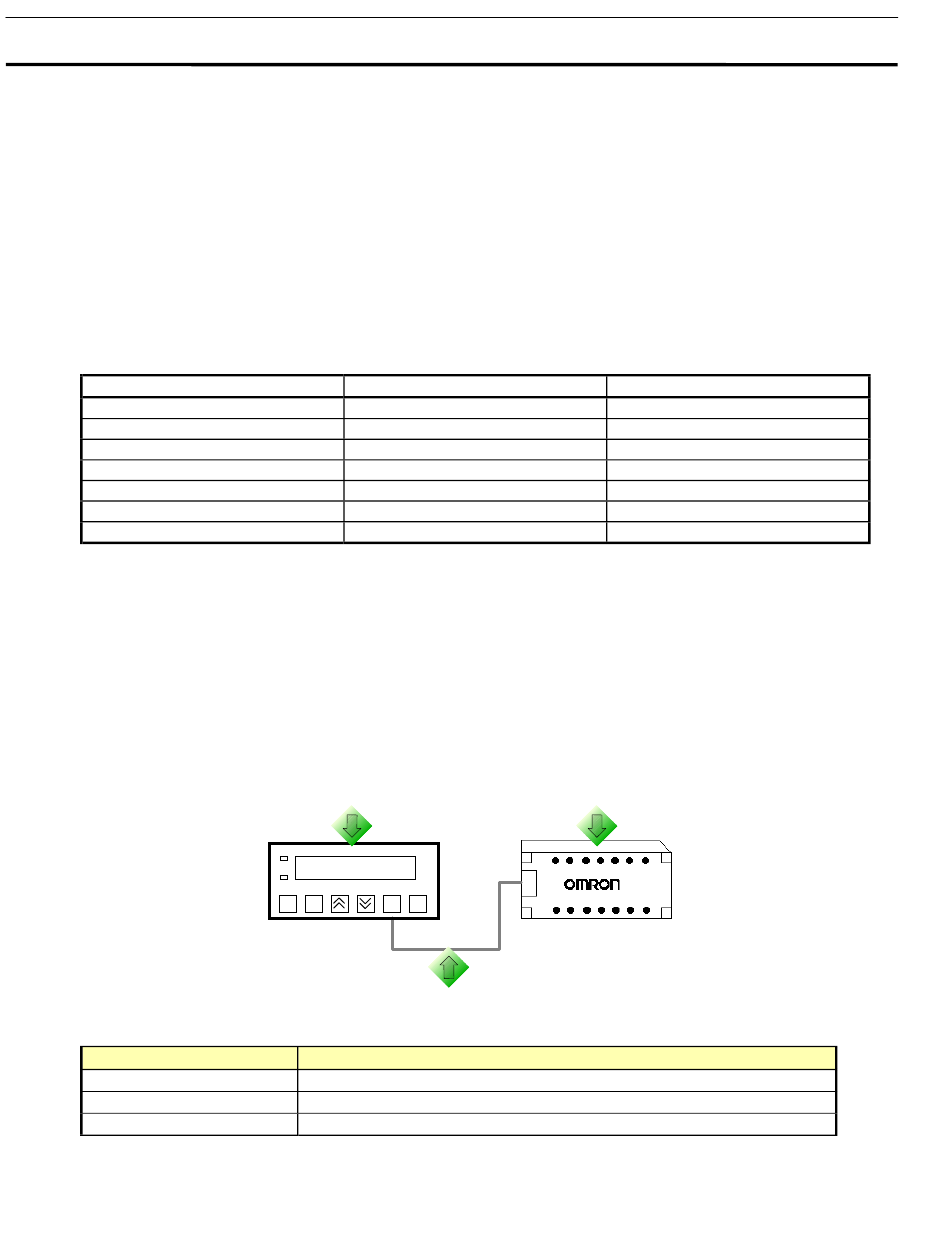

2.3.1. Connexion du NT2S-SF122B-EV1

Le NT2S-SF122B-EV1 est pourvu d'une interface CIF. Par conséquent, en utilisant le câble NT2S-
CN22X vous obtiendrez une liaison directe via le port console de l' API. L'alimentation se fera via les 5
V.c.c. du port console de l'API .
Référence des câbles
NT2S-CN222-V1
NT2S-CN225-V1
NT2S-CN224
OMRON – France
NT2S-SF121B-E
2 lignes x 16 caractères rétro-éclairé.
2
6
65 535
Alimentation externe
Oui
Oui
NT2S-SF122B-E
F1 F2 F3 F4 F5 F6
!
NEXT PREV CLR
NT2S-CN22X
Description
Câble de deux mètres pour les API de la série C
Câble de cinq mètres pour les API de la série C
Câble de deux mètres pour le CPM2C et CQM1H (connecteur DDK)
13
Afficheurs de texte NT2S
NT2S-SF122B-EV1
2 lignes x 16 caractères rétro-éclairé.
2
6
65 535
Via l'API
Non
Oui
API OMRON
(sauf CPM2C & CQM1H)
(sauf CPM2C & CQM1H)
Août 2000
