2.7.2. Visualisation du contenu d'une variable API

Le principe est simple. Il s'agit de sélectionner la rubrique « EMBED REGISTER » puis de paramétrer l'adresse la
variable API à visualiser.
Les informations qui suivent sont relatives à la visualisation d'une variable API sur une page (EMBED REGISTER)
Exemple :
(affichage de la valeur courante de la temporisation n°0 de l'API)
! Créer une page normale (normal screen) en cliquant sur
! Se positionner avec la souris à l'endroit ou vous souhaitez insérer l'affichage d'une valeur numérique
! Cliquez sur Embed Register
Si la variable n'a pas été déclarée dans la Tag Database, il faut la déclarer
Sinon, passer à la page suivante
! Déclaration de la variable Tempo cliquer sur le bouton
(on accède à la Tag Database)
! Cliquez sur New choisir Register (correspond à l'affichage d'un mot) , (coil=bit)
OMRON – France
Texte fixe
apparaît à chaque appel de la page

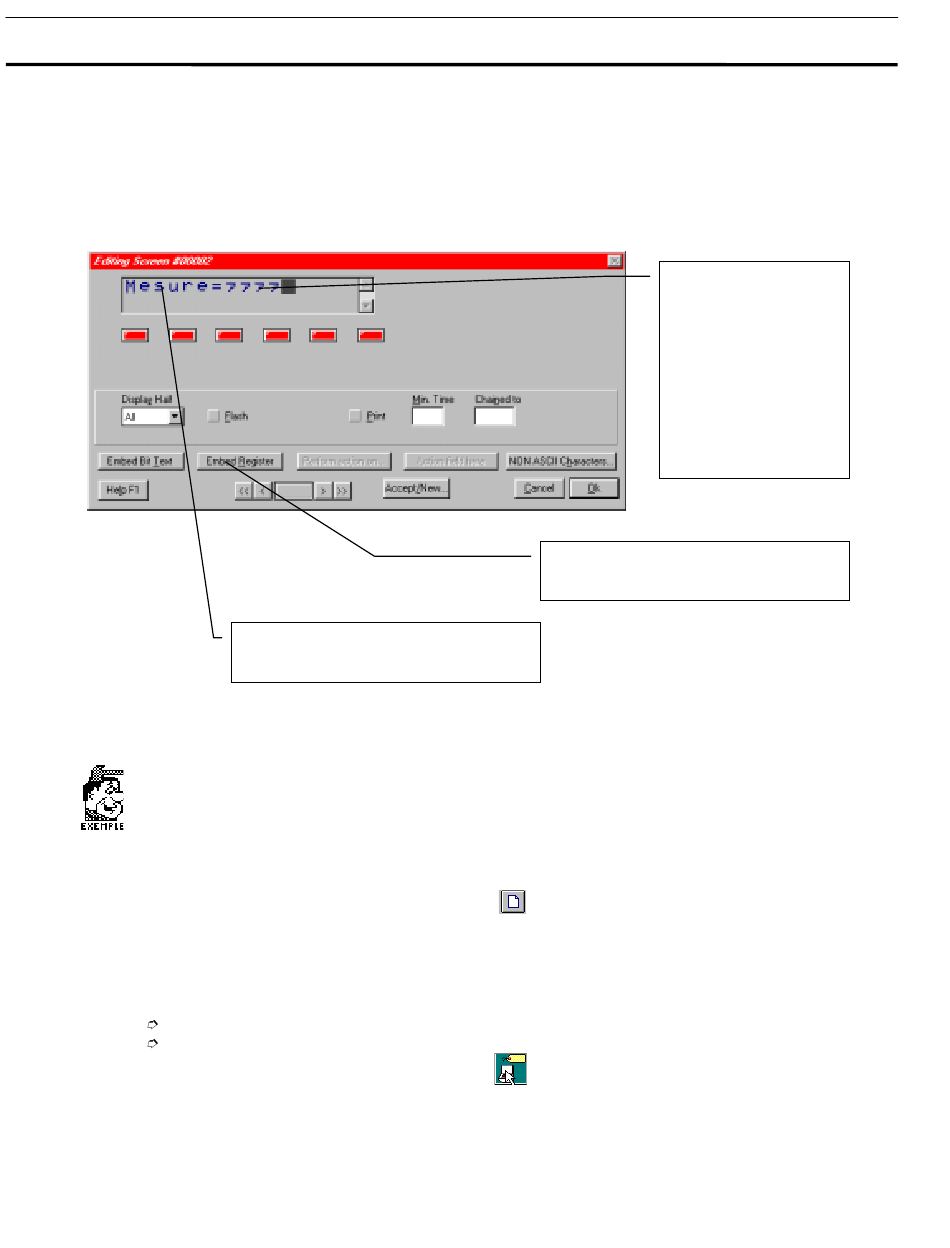

AFFICHER LA VALEUR CONTENUE DANS LA VARIABLE TIM00
Afficheurs de texte NT2S
Permet de définir une valeur
numérique à visualiser
,
24
Symbolise la place
réservée par la valeur
à afficher $$$$ (sur 4
digits)
Permet de définir une
valeur numérique à
visualiser
