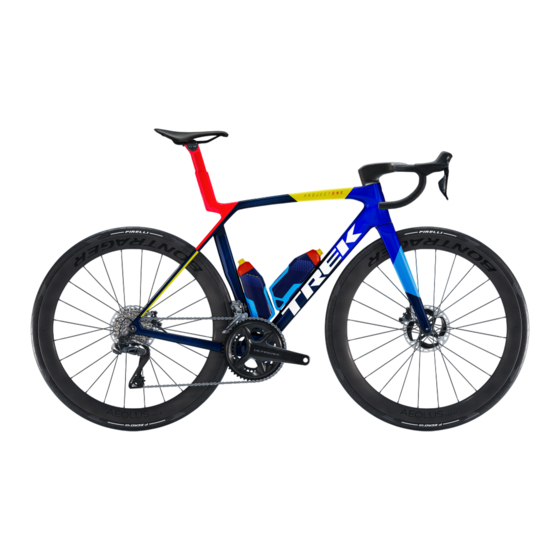

MADONE SL/SLR 8E GÉN.
MANUEL D'ENTRETIEN
Table des Matières
loading

Manuels Connexes pour Trek MADONE SL 8E GEN

Sommaire des Matières pour Trek MADONE SL 8E GEN

  • Page 1 MADONE SL/SLR 8E GÉN. MANUEL D’ENTRETIEN...

  • Page 2: Acheminement Des Câbles

    Pose de RCS Universal Cadre Tige de selle Réglage de la Pièces cadre Patte de dérailleur Garde-chaîne hauteur de la tige universelle (UDH) de selle et axes Support pour Spécifications dérailleur avant Copyright 2024 Trek Bicycle Corporation Tous droits réservés.

  • Page 3: Champ D'application

    Les deux situations risquent Intervention sur le Madone d’endommager le vélo et de blesser le cycliste. Trek recommande d’utiliser un pied d’atelier sprint au lieu d’un pied d’atelier standard pour les interventions sur le AVERTISSEMENT Madone.

  • Page 4: Acheminement - Mécanique

    Madone SL/SLR 8e gén. Acheminement — mécanique REMARQUE : le Madone SLR est uniquement compatible avec un changement de vitesse électronique. Durite de frein arrière Durite de frein avant Câble de dérailleur arrière Câble de dérailleur avant Bague fendue — W5315339 Passe-fil de la gaine —...

  • Page 5: Acheminement - Mécanique : Instructions

    Madone SL/SLR 8e gén. Acheminement — mécanique : instructions Acheminer la durite de frein arrière dans le cadre. Acheminer les manchons de protection au-dessus Acheminer la durite de frein avant au travers de la des gaines dans le cadre jusqu’à ce que les fourche.
  • Page 6 Madone SL/SLR 8e gén. Acheminement — Di2  1,5 Nm Passe-fil de câble Di2 — W317292 Durite de frein arrière Support de batterie Durite de frein avant 5320583 Câble de dérailleur avant Di2 (500 Vis (M4 x 10 mm) *EW-SD300-I Manchon de protection —...
  • Page 7 Madone SL/SLR 8e gén. Acheminement — Di2 : instructions Acheminer la durite de frein arrière dans le cadre. Brancher les câbles Di2 sur la batterie Di2 et poser Acheminer la durite de frein avant au travers de la l’ensemble dans le cadre. fourche.
  • Page 8 Madone SL/SLR 8e gén. Acheminement — AXS Durite de frein arrière Durite de frein avant Bague fendue — W5315339 Passe-fil de la gaine — W330578 Capuchon — W600209 Manchon de protection — W528082...
  • Page 9 Madone SL/SLR 8e gén. Acheminement — AXS : instructions Acheminer la durite de frein arrière dans le cadre. Poser le boîtier de pédalier au-dessus de la durite de Acheminer la durite de frein avant au travers de la frein arrière fourche.

  • Page 10: Jeu De Direction Rcs Race

    Madone SL/SLR 8e gén. Jeu de direction RCS Race REMARQUE : le jeu de direction RCS Race est compatible uniquement avec le changement de vitesse électronique. ≤4 Nm 5,2 Nm 9-10 Nm 5,2 Nm 6,5 mm 2,5 mm Rondelles (15 mm) — W5316080 Vis (M6 x 35 mm) Bague fendue —...
  • Page 11 Madone SL/SLR 8e gén. Entretoises RCS Space REMARQUE : Si vous retirez des entretoises sous la potence, vous devez ajouter des entretoises pour une épaisseur équivalente au-dessus de la potence ou couper Flasque de le pivot de fourche. bouchon d’extension AVERTISSEMENT Pivot de L’ensemble des entretoises au-dessus ou en dessous de la potence ne doit pas...
  • Page 12 Madone SL/SLR 8e gén. Base Blendr 0.5 Nm Wahoo 4 Nm 0.5 Nm 4 Nm Garmin Vis (M5 x 16 mm) Vis (M5 x 16 mm) Vis (M4 x 10 mm) 5325346 Vis (M3 x 2 mm) Base Rotule Fixation de catadioptre Support Garmin —...
  • Page 13 Madone SL/SLR 8e gén. Pose de RCS Race Avant de commencer : • Poser le ou les dérailleurs et les étriers de frein. • Acheminer toutes les gaines dans le cadre/la fourche et les connecter aux dérailleurs/aux étriers. • S’assurer que la longueur du pivot de fourche est la bonne pour la pile/hauteur d’entretoise (voir entretoises RCS Race Poser le bouchon d’expansion dans la fourche.
  • Page 14 Madone SL/SLR 8e gén. Pose de RCS Race (suite) Glisser les entretoises sur le pivot de fourche. Faire glisser l’ensemble cintre/potence sur le pivot. Ensuite, faire entrer environ 40 mm de la durite de frein arrière dans le cadre afin que le cintre puisse tourner librement.

  • Page 15: Jeu De Direction Rcs Pro

    Madone SL/SLR 8e gén. Jeu de direction RCS Pro ≤4 Nm 5,2 Nm 5,2 Nm 4 Nm 9-10 Nm -7° 7° 7° x 60/70 mm — W5274602 -7° x 60/70/80 mm — W5274599 1,5 Nm -7° x 90/100/110 mm — W5274600 7° x 80/90/100 mm — W5274603 -7°...
  • Page 16 Madone SL/SLR 8e gén. Entretoises RCS Pro REMARQUE : Si vous retirez des entretoises sous la potence, vous devez ajouter des entretoises pour une épaisseur équivalente au-dessus de la potence ou Flasque de couper le pivot de fourche. bouchon d’extension AVERTISSEMENT Pivot de L’ensemble des entretoises au-dessus ou en dessous de la potence...
  • Page 17 Madone SL/SLR 8e gén. Pose de RCS Pro Avant de commencer : • Poser le ou les dérailleurs et les étriers de frein. • Acheminer l’ensemble des câbles/durites dans le cadre/la fourche et les connecter aux dérailleurs/aux étriers. • S’assurer que la longueur du pivot de fourche est la bonne pour la pile/hauteur d’entretoise (voir entretoises RCS Pro Poser le bouchon d’expansion dans la fourche.
  • Page 18 Madone SL/SLR 8e gén. Pose de RCS Pro (suite) Glisser les entretoises sur le pivot de fourche. Entrer Poser le bouchon de potence et visser le boulon du environ 40 mm de la durite de frein arrière et du bouchon de potence. câble de dérailleur avant/arrière dans le cadre afin ≤4 Nm que le cintre puisse tourner librement.
  • Page 19 Madone SL/SLR 8e gén. Pose de RCS Pro (suite) 10. Serrer les deux vis de la potence, en alternance, jusqu’au couple de serrage prescrit. 5,2 Nm 11. Introduire le capot d’acheminement. Durite de frein avant Durite de frein arrière Gaine de changement de vitesse arrière Gaine de changement de vitesse avant...

  • Page 20: Jeu De Direction Rcs Universal

    Madone SL/SLR 8e gén. Jeu de direction RCS Universal ≤4 Nm 9-10 Nm Vis (M6 x 35 mm) Bouchon d’expansion W547432 Bouchon de potence 5 mm — 5253930 Entretoises (1- " / 28,6 10 mm — 5253931 Coupelle supérieure 5328901 Passe-câble de coupelle supérieure Bague fendue —...
  • Page 21 Madone SL/SLR 8e gén. Entretoises RCS Universal REMARQUE : Si vous retirez des entretoises sous la potence, vous devez ajouter des entretoises pour une épaisseur équivalente au-dessus de la potence ou Flasque de couper le pivot de fourche. bouchon d’extension AVERTISSEMENT Pivot de L’ensemble des entretoises au-dessus ou en dessous de la potence ne...
  • Page 22 Madone SL/SLR 8e gén. Pose de RCS Universal REMARQUE : cette procédure montre une potence Trek sans entretoise intégrée. Les étapes 6 à 7 peuvent varier en fonction du type de potence installée. Avant de commencer : • Poser le ou les dérailleurs et les étriers de frein.
  • Page 23 Madone SL/SLR 8e gén. Pose de RCS Universal (suite) Acheminer les durites de frein/gaines de frein par Poser le bouchon de potence et visser le boulon du la coupelle supérieure. Puis glisser la coupelle bouchon de potence. supérieure sur le pivot de fourche. ≤4 Nm Gaine de changement de vitesse arrière...

  • Page 24: Tige De Selle

    Madone SL/SLR 8e gén. Tige de selle 8-10 Nm 11 Nm 5,2 Nm 3 Nm REMARQUE : ne pas appliquer de pâte de carbone sur la tige de selle ou le tube de selle. Support de catadioptre Tige de selle, noir (280 mm x 0 mm) — *W5316714 Fixation de catadioptre Vis (M6 x 16 mm) Écrou (M5)

  • Page 25: Réglage De La Hauteur De La Tige De Selle

    Madone SL/SLR 8e gén. Réglage de la hauteur de la tige de selle Hauteur minimale Hauteur maximale Retournez la cale de tube de selle pour atteindre la limite minimale ou maximale de la tige de selle. REMARQUE : toujours serrer la fixation de la tige de selle au couple prescrit de 5,2 Nm afin de rouler ou d’appliquer une pression vers le bas sur la tige de selle.
  • Page 26 Madone SL/SLR 8e gén. Pièces cadre REMARQUE : les porte-bidons et les bidons RSL Aero sont livrés avec le Madone SLR. 2,5 Nm SL uniquement 2,5 Nm ≥10 mm Cache-pédalier — W5317348 Porte-bidons RSL Aero, bleu *5324022 Bidons RSL Aero, bleu marine Vis (M5 x 10 mm) —...

  • Page 27: Patte De Dérailleur Universelle (Udh) Et Axes

    Madone SL/SLR 8e gén. Patte de dérailleur universelle (UDH) et axes 10 Nm 25 Nm 10 Nm Levier de commutateur (noir) — *W5312899 Axe arrière (M12 x 166 mm) — *W5312169 Patte de dérailleur *pièce de couleur assortie — voir la liste complète sur Trekbikes.com Rondelle (25 mm) W5271424...
  • Page 28 Madone SL/SLR 8e gén. Garde-chaîne Dégagement pour la chaîne 1 Nm 1 mm 3 Nm Position haute Position basse petit plateau 37 dts-47 dts petit plateau 33 dts-43 dts Base Languette 5320962 Vis (M4 x 22 mm) Vis (M5 x 16 mm) — 5328801...

  • Page 29: Support Pour Dérailleur Avant

    Madone SL/SLR 8e gén. Support pour dérailleur avant 3 Nm Transmission monoplateau uniquement Serrer jusqu’à niveau Vis (M4 x 10 mm) 5320961 Support pour dérailleur avant Vis de réglage (M4 x 8 mm) — 5320962...

  • Page 30: Spécifications

    Madone SL/SLR 8e gén. Spécifications Cadre Longueurs de durites de frein REMARQUE : Les longueurs reposent sur un ensemble Madone SL/SLR cintre/potence de Avant 100 mm 42 cm x 120 mm avec 40 mm d’entretoises de jeu de Entre axe de moyeu Arrière 142 mm direction.

Ce manuel est également adapté pour:

Madone slr 8e gen
