Stratos Multi E401X

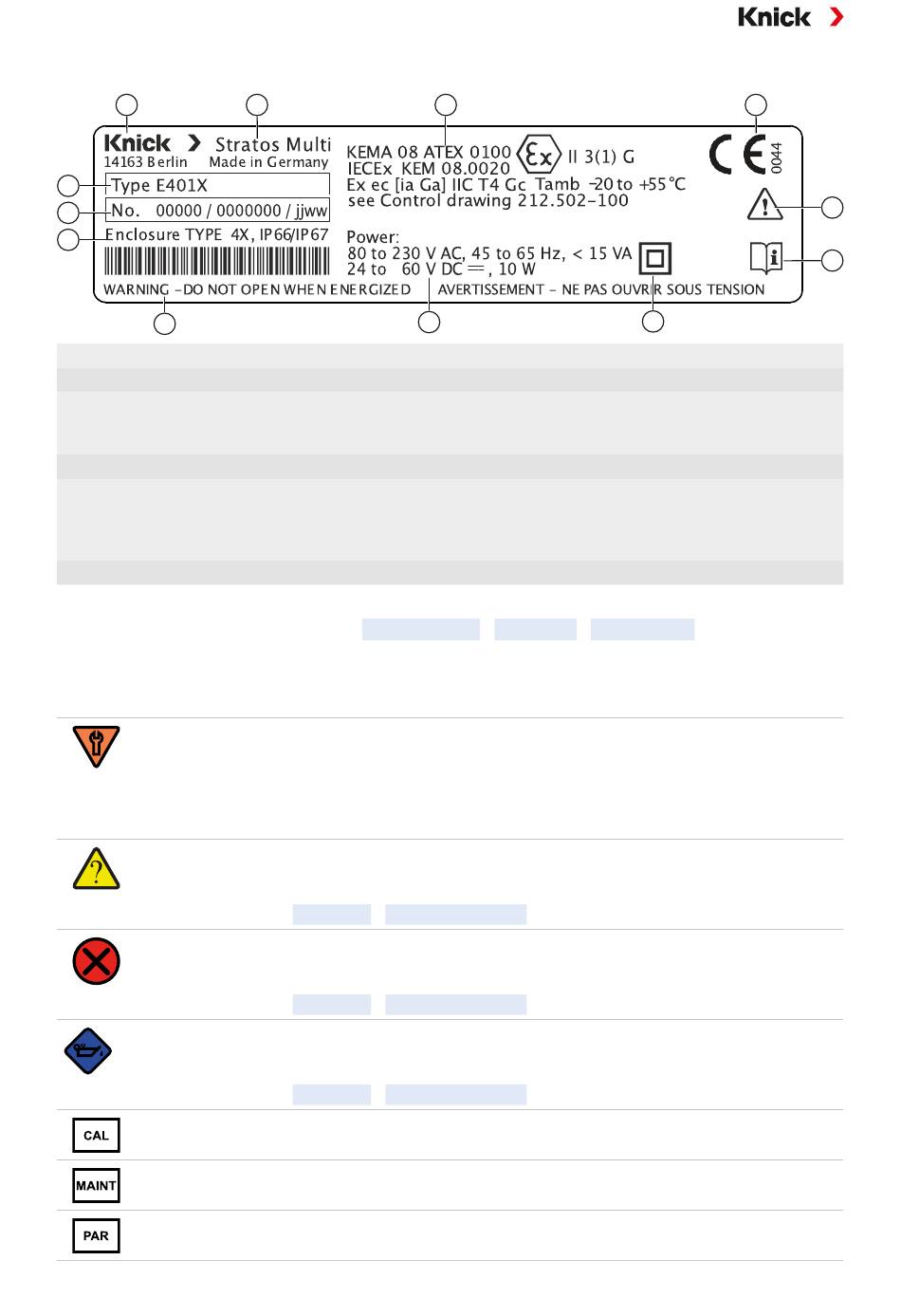

2.4.1 Plaque signalétique
1
12
11
10
9
1 Nom du fabricant
2 Désignation du produit
3 Marquage ATEX et IECEx, indication de la zone
Ex et du numéro de Control Drawing
4 Homologation pour l'Europe avec marquage CE
5 Conditions particulières : Lire le manuel utilisa-
teur, tenir compte des caractéristiques tech-
niques et respecter les consignes contenues
dans le guide de sécurité.
6 Demande de lecture de la documentation
Le type d'appareil, le numéro de série, la version du progiciel/matériel et du bootloader de l'appareil
sont précisés dans le menu Diagnostic :
Infos appareil, p. 137
➜
2.5 Symboles et marquages sur l'écran
Contrôle fonctionnel selon NAMUR NE 107
Pictogramme d'une clé à vis sur fond orange
Le contact NAMUR « HOLD » est actif. Sorties de courant telles que programmées :
Valeur mesurée actuelle : la valeur mesurée actuelle apparaît sur la sortie de courant.
Dernière valeur mesurée : la dernière valeur mesurée est maintenue sur la sortie de courant.
Valeur fixe : la sortie de courant délivre une valeur fixe.
Hors spécification selon NAMUR NE 107
Pictogramme d'un point d'interrogation noir sur fond jaune
Le contact NAMUR « Hors spécification » est actif.
Message déclencheur :
Défaillance selon NAMUR NE 107
Pictogramme clignotant d'une croix noire sur fond rouge
Le contact NAMUR « Défaillance » est actif.
Message déclencheur :
Nécessité d'entretien selon NAMUR NE 107
Pictogramme d'une burette sur fond bleu
Le contact NAMUR « Nécessité d'entretien » est actif.
Message déclencheur :
L'appareil est en mode Calibrage. Le contrôle de fonctionnement (HOLD) est actif.
L'appareil est en mode Entretien. Le contrôle de fonctionnement (HOLD) est actif.
L'appareil est en mode Programmation. Le contrôle fonctionnel (HOLD) est actif.
2
Sélection menu
Diagnostic
Liste des messages
Diagnostic
Liste des messages
Diagnostic
Liste des messages
3
8
7 Classe de protection II
8 Caractéristiques de l'alimentation
9 Avertissement pour les zones Ex indiquant que
l'appareil ne peut être ouvert que lorsqu'il est
éteint.
10 Classe de protection du boîtier
11 Numéro du produit/Numéro de série/Année et
semaine de fabrication
12 Désignation du modèle
Diagnostic
18
4
7
Infos appareil
5
6
