4. Spécifications de la
machine
4.1 Données techniques
Dimensions de la table (L x l)
Inclinaison de la table
Vitesse de la broche
Oscillations
Course d'oscillation
Longueur du manchon de ponçage
Hauteur max. de la pièce
Diamètre du port de poussière
aspiration à 20 m/sec
Total (L x l x H)
Hauteur de la table
Poids net
Secteur électrique
Puissance de sortie
Courant de référence
Rallonge électrique (H07RN-F):
Installation de protection du disjoncteur
4.2 Emissions sonores
Valeur d'émissions déclarée conformément à EN
ISO 4871 :
A-Niveau de pression sonore estimé (Lpf) 72,93dB
Incertitude
A-Niveau de puissance sonore estimé (Lw)
Les valeurs spécifiées sont des niveaux d'émission
et ne doivent pas nécessairement être vues
comme des niveaux de fonctionnement de
sécurité.
Comme les conditions de l'environnement de
travail varient, cette information permet à
l'utilisateur d'avoir une meilleure estimation des
risques et des dangers que cela implique.
4.3 Contenu de la livraison
La plupart des éléments ci-dessous se trouvent sur
ou à l'intérieur de l'armoire de la ponceuse.
Certains éléments sont livrés dans une petite boîte
livrée avec la machine. Une insertion de table est
installée sur la table.
Voir la Figure 1.
1 ponceuse à broche (non indiquée)
6 insertions de table :
Tambour en caoutchouc pour 4" (100 mm) (à
90°) – A
Tambour en caoutchouc pour 2" (50 mm) (à
90°) – B
623 x 623 mm
45 avant, 15 arrière
1400 tr/min
60/min
38 mm
150-230 mm
80-160 mm
100 mm
560 m3/h
623 x 623 x 995 mm
995 mm
98 kg
230V ~1/N/PE 50Hz
0,75 kW (1HP) S1
5,5 A
3 x 1,5²
10A
3dB
86,07dB
pour broche 3/8" (9 mm) (à 90°) – C
pour broche 1/4" (6 mm) - 3/4" (19 mm)
(inclinaison) – D
Tambour en caoutchouc pour 1" (25 mm),1-1/2"
(38 mm), 2" (50 mm) (inclinaison) – E
Tambour en caoutchouc pour 3" (75 mm) et 4"
(100 mm) (inclinaison) – F
1 Tambour en caoutchouc avec manchon 4"
(100 mm) – G
1 Tambour en caoutchouc avec manchon 3"
(75 mm) – H
1 Tambour en caoutchouc avec manchon 2"
(50 mm) – J
1 Tambour en caoutchouc avec manchon 1-1/2"
(38 mm) – K
1 Tambour en caoutchouc avec manchon 1"
(25 mm) – L
1 pour le manchon 3/4" (19 mm) – M
1 pour la broche 3/4" (19 mm) – N
1 pour la broche avec manchon 5/8" (16 mm) – O
1 pour la broche avec manchon 1/2 " (12 mm) – P
1 pour la broche avec manchon 3/8" (9 mm) – R
1 pour la broche avec manchon 1/4" (6 mm) – S
1 écrou hexagonal de la broche – T
1 Clé mixte (avec bande magnétique) – U
1 Clé hexagonale 3mm et bande magnétique – V
1 manuel de fonctionnement
1 liste de pièces de rechange.
Remarque : Tous les manchons de ponçage
fournis possèdent le grain 100. Des grains
supplémentaires
défaillance des pièces.
6
sont
disponibles
-

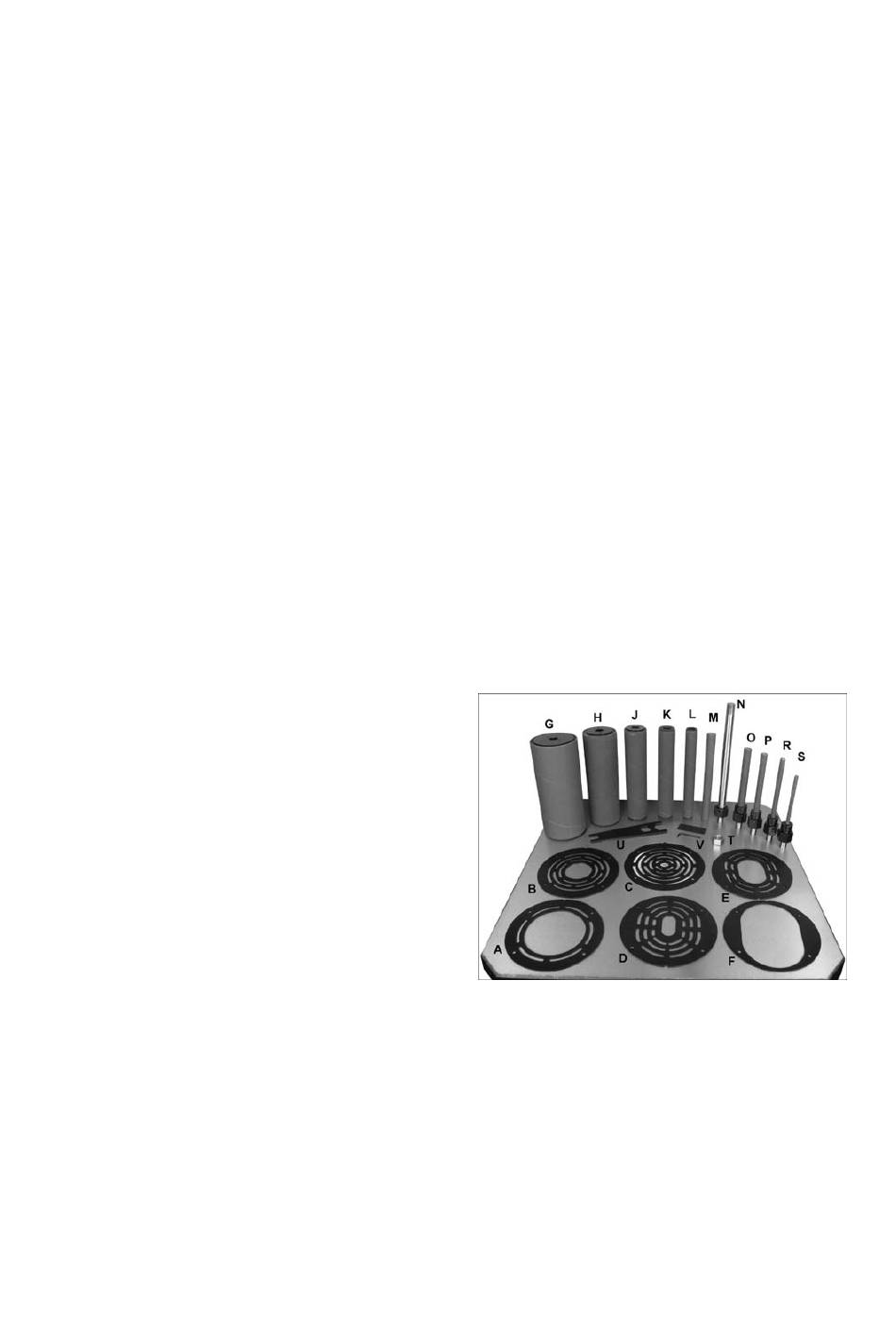

Figure 1
