RALLONGE ÉLECTRIQUE
Lorsqu'une rallonge électrique est requise, utilisez un câble ayant un
diamètre suffisant pour accommoder les besoins en courant de votre outil.
Des rallonges électriques ayant une grosseur de fil insuffisante causent
une perte de voltage importante ainsi qu'une perte d'énergie et peuvent
endommager le moteur.
Afin de limiter la perte de voltage à un niveau modéré, veuillez consulter la
table suivante.
Longueur en mètres 8
Longueur en pieds 25
Grosseur de fil AWG 14
NOTE : Toutes les rallonges utilisées à l'extérieur doivent être approuvées pour un usage
extérieur.
CARACTÉRISTIQUES TECHNIQUES
MODEL 6268 C
Tension .........................120 V AC; 60 Hz
Ampéres .......................12
Vitesse de rotation .......POS.A POS.B POS.C POS.D POS.E POS.F POS.G
.....................................1,000 1,400 2,000 2,400
Filet d'arbre .................5/8" -11 NC
Poids ............................2,87kg - 6lb. 5oz
MODEL 6268 C
Tension .........................220 - 240 V AC; 50 - 60 Hz
Ampéres .......................7,2
Vitesse de rotation .......POS.A POS.B POS.C POS.D POS.E POS.F POS.G
.....................................1,000 1,400 2,000 2,400
Filet d'arbre .................M14
Poids ................................. 2,87kg - 6lb. 5oz
15 23 30
50 75 100
14 12 10
2,800
2,800
10
POIGNÉE LATÉRALE & PROTÈGE-MAIN

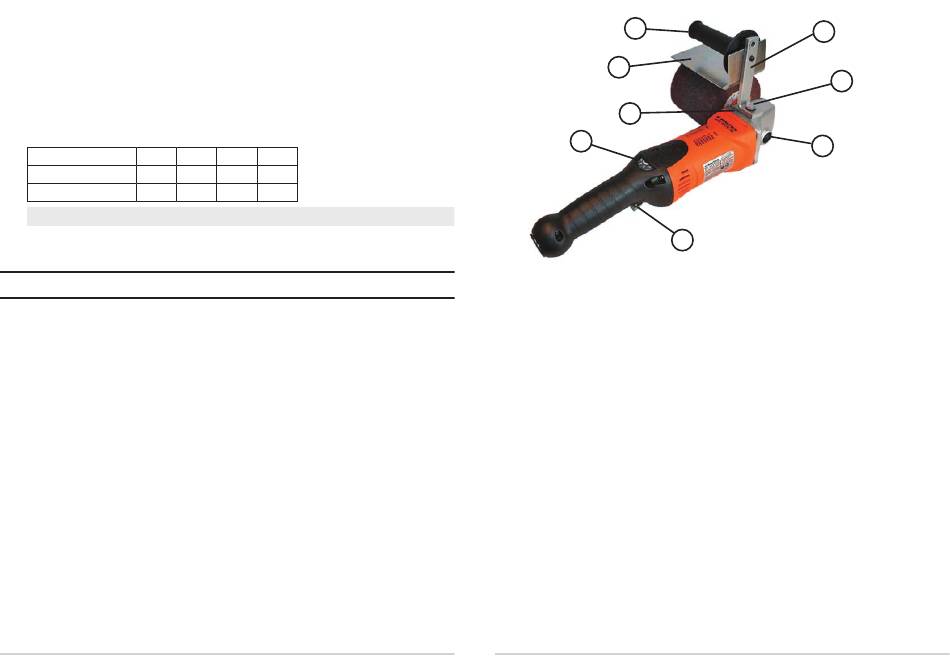

Montez le stabilisateur (1) et le support de la poignée (2) sur le boîtier
d'engrenages et fixez correctement avec le boulon (3). Montez le protège-
main (4) et vissez la poignée (5). Pour des raisons de sécurité et un
meilleur contrôle, le protège-main et la poignée latérale doivent toujours
3,300 3,800
être utilisés.

DISPOSITIF DE BLOCAGE DE L'ARBRE

Pour monter ou enlever les tambours et autres accessoires, débranchez
l'unité de la prise électrique. Enfoncez le dispositif de blocage de l'arbre
situé sur le dessus du boîtier d'engrenages (6) , tout en faisant pivoter
l'arbre à la main jusqu'à ce que le mécanisme de blocage soit engagé.
Avec l'arbre dans une position de blocage, sécurisez correctement
l'accessoire utilisé. Ne jamais enfoncer le bouton de blocage si l'outil est
3,300 3,800
activé

INTERRUPTEUR

Pour mettre en marche, poussez la glissière (7) vers l'avant, la verrouillant
à la position "ON". Pour arrêter, pressez vers l'arrière, retournant à la
position "OFF".
5
4
1
8
7
11
2
3
6
