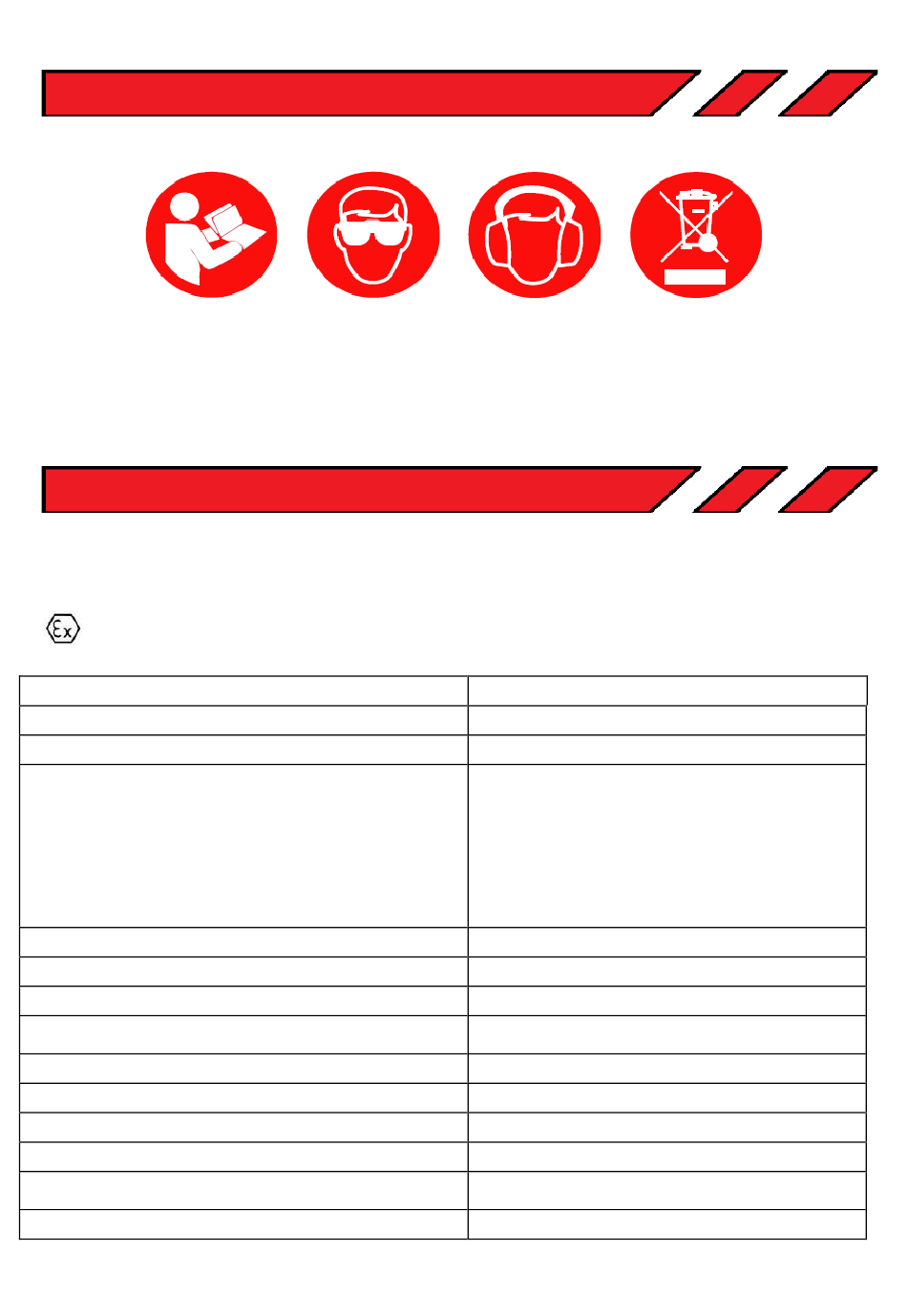

3) SYMBOLES DES ÉTIQUETTES SIGNALÉTIQUES
1. Reportez-vous au manuel d'utilisation pour les problèmes de fonctionnement et de sécurité concernant l'outil.
2. Triez et jetez correctement l'outil et ses composants.
3. Des lunettes de protection doivent être portées lors de l'utilisation de l'outil.
4. Un casque anti-bruit doit être porté pendant l'utilisation de l'outil.
4) CARACTÉRISTIQUES
Capacité maximale de perçage par carottage de trous dans l'acier : 52 mm de diamètre x 52 mm de profondeur.
Alésage de l'arbre : 19,05 mm de diamètre (3/4'').
II 2GD c T6 II C T85°C
Modèle
Moteur
Vitesse
Force de maintien à 20°C avec une épaisseur de
plaque minimale de 25 mm
L'utilisation sur tout matériau de moins de 25 mm d'épaisseur
réduira progressivement la performance de l'aimant.
Si possible, le matériau de remplacement doit être placé sous
l'aimant et la pièce à usiner pour obtenir une épaisseur de
matériau appropriée.
Si cela n'est pas possible, il faut utiliser une autre méthode sûre
de retenue de l'outil.

Dimensions

Hauteur maximale
Largeur (y compris le raccord du Capstan)
Longueur totale hors tout (y compris la protection
et la poignée)
Poids net
Alimentation en air nécessaire

Pression minimale

Pression maximale
Volume minimal
Niveau de pression acoustique
Manuel d'utilisation
Perceuse magnétique pneumatique RAVEN
ATLAS-COPCO LZB42 A0030
4
CM/330/C – Micro-air
160 tr/min
7 000 N
540 mm
185 mm
370 mm
16,3 kg
5,5 Bar (80 psi)
6,9 Bar (100 psi)
13 L/sec
28 pi 3 /min
78 dB(A)
DOC.50069
