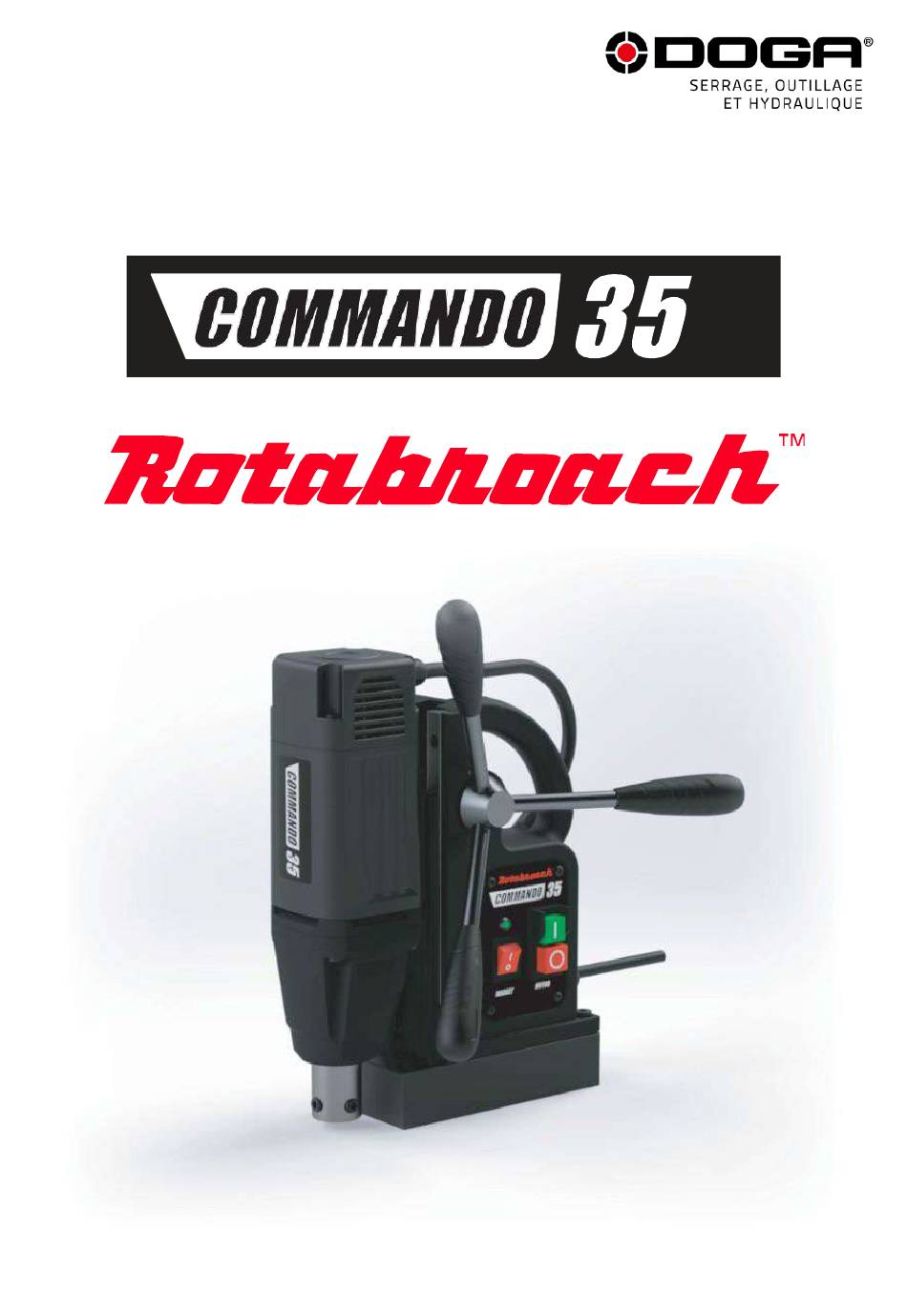

- Page 1 Manuel d’utilisation Perceuse magnétique Traduction française du document original...
- Page 2 SOMMAIRE Page Description générale de l’équipement Consignes générales de sécurité Symboles des étiquettes signalétiques Caractéristiques Procédures de sécurité opérationnelle Mode d'emploi Sélection d’une rallonge électrique Installation d’une fraise Installation du mandrin Solutions aux problèmes de perçage Schéma de câblage Vue éclatée de l’outil Maintenance Dépannage Assistance téléphonique...
- Page 3 1) DESCRIPTION GÉNÉRALE DE L’ÉQUIPEMENT Cette perceuse magnétique est destinée au perçage de trous dans les métaux ferreux. L’aimant permet de maintenir la perceuse en place pendant son fonctionnement. Elle est utilisée dans différents secteurs industriels tels que la fabrication, la construction, le ferroviaire, la pétrochimie, et toutes autres applications nécessitant le forage de métaux ferreux.
- Page 4 Sécurité de l’outil électrique Vérifiez toujours que la sangle de sécurité n'est pas usée ou endommagée avant chaque utilisation. Fixez la perceuse magnétique uniquement sur du métal ferreux. L’aimant ne se fixera pas correctement aux métaux non ferreux, comme l'acier inoxydable. Nettoyez la surface avant de fixer le support de perceuse à...
- Page 5 7. Utilisez des accessoires de sécurité. Portez toujours des lunettes ou une visière. Selon les conditions, portez un masque anti-poussière, des bottes de sécurité antidérapantes, un casque protecteur et / ou un appareil anti-bruit. 8. Si vous utilisez des extracteurs de poussière, assurez-vous qu’ils sont raccordés et correctement utilisés.
- Page 6 3) SYMBOLES DES ÉTIQUETTES SIGNALÉTIQUES 1. Reportez-vous au manuel d'utilisation pour les problèmes de fonctionnement et de sécurité concernant l’outil. 2. Triez et jetez correctement les composants électriques et l’outil. 3. Des lunettes de protection doivent être portées lors de l'utilisation de l’outil. 4.
- Page 7 Vibrations et bruit : La ou les valeur(s) totale(s) déclarée(s) pour les vibrations et la ou les valeur(s) d'émission sonore déclarée(s) ont été mesurées conformément à une méthode d'essai standard. Elles peuvent être utilisées pour comparer un outil avec un autre ou dans une évaluation préliminaire de l'exposition. Les émissions de vibrations et de bruit lors de l'utilisation réelle de l'outil électrique peuvent différer de la valeur totale déclarée en fonction de la manière dont l'outil est utilisé...
- Page 8 5) PROCÉDURES DE SÉCURITÉ OPÉRATIONNELLE LISEZ ATTENTIVEMENT AVANT D'UTILISER L’OUTIL Lors de l'utilisation d'outils électriques, des précautions de sécurité élémentaires doivent toujours être respectées pour réduire le risque d'électrocution, d'incendie et de blessures corporelles. Assurez-vous que l'aimant est éteint avant de brancher l’outil. ...
- Page 9 6) MODE D’EMPLOI Gardez l'intérieur de la fraise exempt de copeaux. La présence de copeaux limite la profondeur fonctionnelle de la fraise. Assurez-vous que le réservoir de lubrification centrale contient suffisamment d'huile de coupe pour la durée de fonctionnement requise. Rechargez-la si besoin. ...
- Page 10 Actionnez la glissière de haut en bas plusieurs fois pour tester le mouvement et procédez aux ajustements nécessaires. Assurez-vous que toutes les vis exercent une pression uniforme sur la glissière de haut en bas. Une glissière parfaitement ajustée fonctionnera librement de haut en bas sans aucun mouvement latéral. Relevez maintenant la glissière à...
- Page 11 10) SOLUTIONS AUX PROBLÈMES DE PERÇAGE Problème Cause Solution • Fixez une pièce de métal supplémentaire sous l’aimant ou • Le matériau coupé peut être trop mince serrez mécaniquement la base de l’aimant à la pièce de pour une tenue efficace. travail.
- Page 12 11) SCHÉMA DE CÂBLAGE PANNEAU DE COMMANDE PANNEAU DE COMMANDE ALIMENTATION DE 110V ALIMENTATION DE 230V Légende : Black = Noir Blue = Bleu Brown = Marron Green = Vert Magnet = Aimant Motor = Moteur ...
- Page 13 12) VUE ÉCLATÉE DE L’OUTIL Légende : Black = Noir Blue = Bleu Brown = Marron Green = Vert Red = Rouge Yellow = Jaune White = Blanc Manuel d’utilisation Perceuse magnétique Commando 35X DOC.50066...
- Page 14 Code article N° Désignation Qté Rotabroach Ensemble moteur complet 230 V M0031 Ensemble moteur complet 110 V EB001 Ensemble de boîtier 230 V EB002 Ensemble de boîtier 110 V EB003 Ensemble de bouteille de liquide de refroidissement SC625CAP Assemblage de câbles 230V EB004 Assemblage de câbles 110V EB005...
- Page 15 13) MAINTENANCE Afin d’optimiser la durée de vie de votre outil, assurez-vous qu’il est toujours en bon état de fonctionnement. Un certain nombre d’éléments doivent être régulièrement vérifiés sur cet outil. Avant d’utiliser l’outil, vérifiez qu'il n'y a pas de pièces endommagées ou mal fixées. Toutes les pièces desserrées doivent être resserrées.
- Page 16 14) DÉPANNAGE - L'interrupteur de l’aimant n'est pas branché à la source d’alimentation. - Le câblage est endommagé ou défectueux. - Le fusible est défectueux. L'aimant et le moteur ne fonctionnent pas - L’interrupteur de l’aimant est défectueux. - L’unité de commande est défectueuse. - L’alimentation est défectueuse.
- Page 17 - Le câblage est endommagé ou défectueux. - Le fusible est de valeur incorrecte. - Le moteur fonctionne de façon irrégulière. Le fusible saute au démarrage du moteur - L’induit ou la bobine de champs est endommagé€. - Les balais charbon sont endommagés ou défectueux. - L’unité...
- Page 18 Pour tout renseignement concernant l’utilisation de l’appareil. Veuillez contacter votre technico-commercial. Mon espace client sur www.doga.fr Rendez-vous dans votre espace client sur www.doga.fr, cliquez sur « Vos contacts » puis sélectionnez votre contact technico-commercial dédié en fonction du type d’appareil. Pour tout renseignement concernant un dépannage.
- Page 19 Nos services procéderont à l’organisation de l’intervention. 18) GARANTIE DOGA garantit ses produits contre tout vice de pièces ou de fabrication, dans des conditions normales d'utilisation des outils, pendant une période de 12 mois à compter de la date d'achat initiale.
- Page 20 Dispositif de collecte et de recyclage Conformément aux dispositions du code de l’environnement en matière de Déchets Équipements Électriques et Électroniques (DEEE) professionnels (art. R543-195 et suivants), DOGA adhère à ECOSYSTEM, éco-organisme agréé par les pouvoirs publics aux conditions définies par l’art. R543-197.
- Page 21 Déclaration de conformité CE Sur la base des rapports d'essai référencés, il a été constaté que le produit ci-dessous était conforme à la ou aux normes harmonisées pertinentes selon laou les directives énumérées lors de cette vérification au moment où les essais ont été...
- Page 22 Téléchargez la dernière version de ce manuel d’utilisation en scannant ce QR code ou en suivant ce lien : https://www.doga.fr/sites/doga/files/uploads/documents/50066.pdf © DOGA | DOC.50066-10/25 Manuel d’utilisation Perceuse magnétique Commando 35X DOC.50066...
