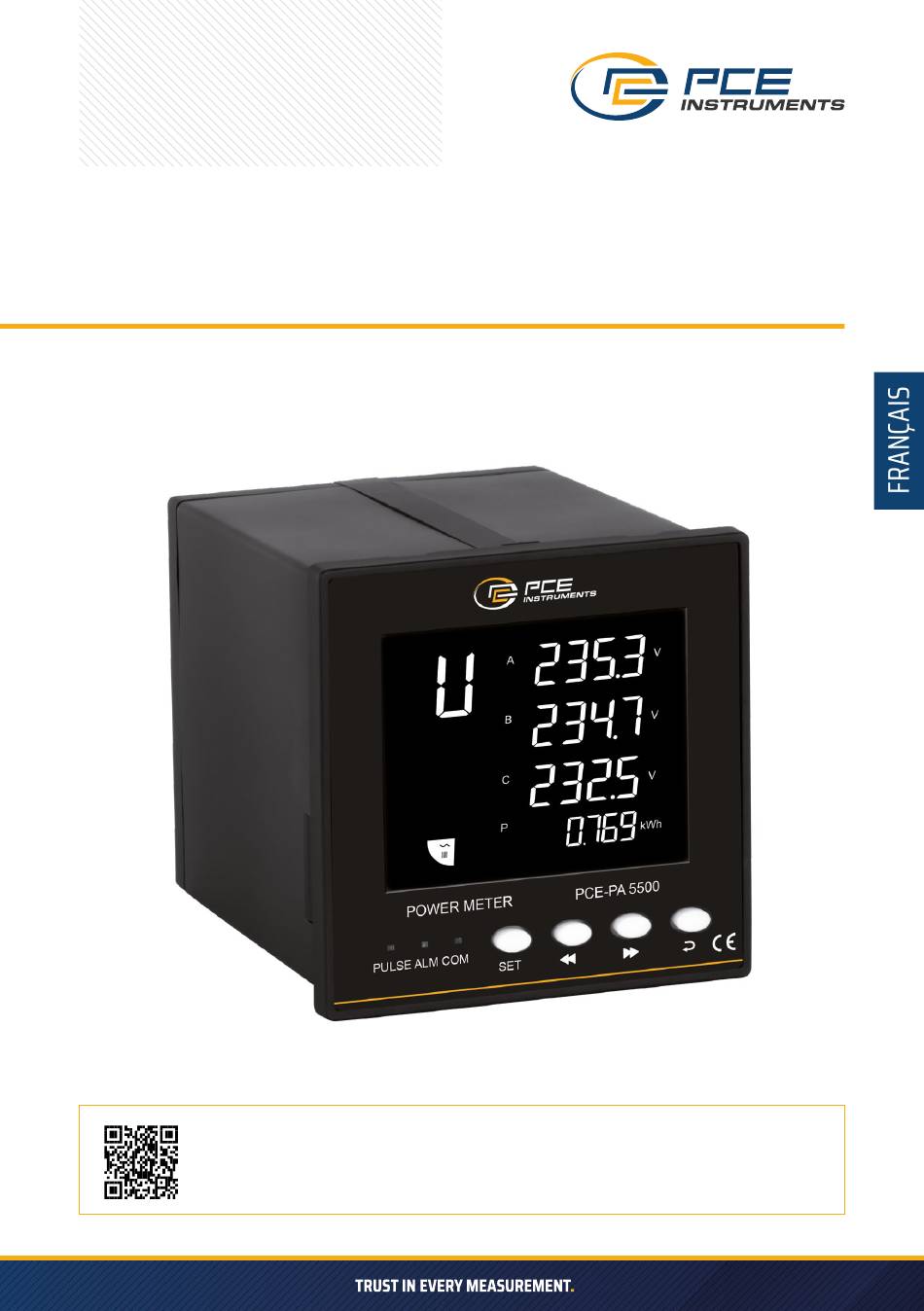

- Page 1 MODE D’EMPLOI INDICATEUR DE PUISSANCE PCE-PA 5500 User manuals in various languages (français, italiano, español, português, nederlands, türk, polski) can be found via our product search on: www.pce-instruments.com...
- Page 2 DESCRIPTION DU PANNEAU Fonction Touche de confirmation (touche Appuyez sur cette touche et maintenez-la menu) enfoncée pendant trois secondes pour accéder au menu ; confirmez la valeur modifiée du menu Touche de réduction Utilisé dans les opérations de menu pour modifier des données/changer de menu ;...
- Page 3 DONNÉES TECHNIQUES Type de mesure Tension triphasée, courant, puissance apparente active et réactive, facteur de puissance, courant résiduel, énergie électrique, demande de courant, demande maximale, température (en option) Alimentation nominale 100V ... 260V Tension mesurée L-N 30 V ... 264 V / L-L 52 V ... 460 V Précision de mesure 0,2 Courant mesuré...
- Page 4 DESCRIPTION DU MENU DE CONFIGURATION » Appuyez longuement sur la touche de confirmation pendant plus de 3 secondes. Si l‘utilisateur a défini un mot de passe, la boîte de saisie du mot de passe s‘affiche. Entrez le mot de passe correct pour accéder au menu utilisateur et modifier les paramètres correspondants.
- Page 5 Niveau 1 Niveau supérieur Description Ajouter 1 (Adresse de Adresse du dispositif, plage 1 ... 9999 (Paramètres de l'appareil) communication) bAd 1 (Vitesse de Le débit en bauds 4k8 signifie 4800, transmission) 9k signifie 9600, 11k2 signifie 115200 AL (Réglage de AdL (Méthode d'alarme) La valeur DO correspond au mode de commutation)
- Page 6 Niveau 1 Niveau supérieur Description Tarifs pour la période 1, représentant quatre tarifs FFL (fixation du taux FLL 1 (Tarif pour le créneau pour les pics et les creux (Remarque: Tarifs FFL rémunératoire) horaire 1) / 1 à 4 chiffres correspondant aux tarifs / 0000 correspondant au temps) FLL 2 (Tarif pour le créneau Tarifs pour la période 2, représentant quatre tarifs...
- Page 7 A1/B1 RS485-1 A2/B2 RS485-2 Sud [Personnalisation disponible] V+/V- Sortie interface DC24V Interface AC 220V IA+/IA- Entrée et sortie courant phase A IB+/IB- Sortie courant phase B IC+/IC- Entrée courant phase C IR+ IR- Transformateur de courant résiduel UA/UB/UC/UN Tension triphasée Impulsion d'énergie active Impulsion de puissance réactive Impulsion d'énergie visuelle...
- Page 8 DESCRIPTION DU TABLEAU DE COMMANDE (FACULTATIF) Mesure de température NTC à 4 canaux + entrée de commutation (passive) à 4 canaux + sortie relais à 2 canaux + sortie analogique 4 ... 20 mA à 1 canal. Interface de canal Fonction canal NTC1 Mesure de température, port d'entrée NTC 1...
- Page 9 SCHÉMA DE CÂBLAGE...
- Page 10 élimination des résidus d’appareils électriques et électroniques) nous retirons tous nos appareils. Ils seront recyclés par nous-même ou seront éliminés selon la loi par une société de recyclage. Vous pouvez l’envoyer à PCE Instruments France EURL RII AEE – Nº 001932 Numéro REI-RPA : 855 –...
