SUPPORT EN L
2,5x38x50x55
A100340

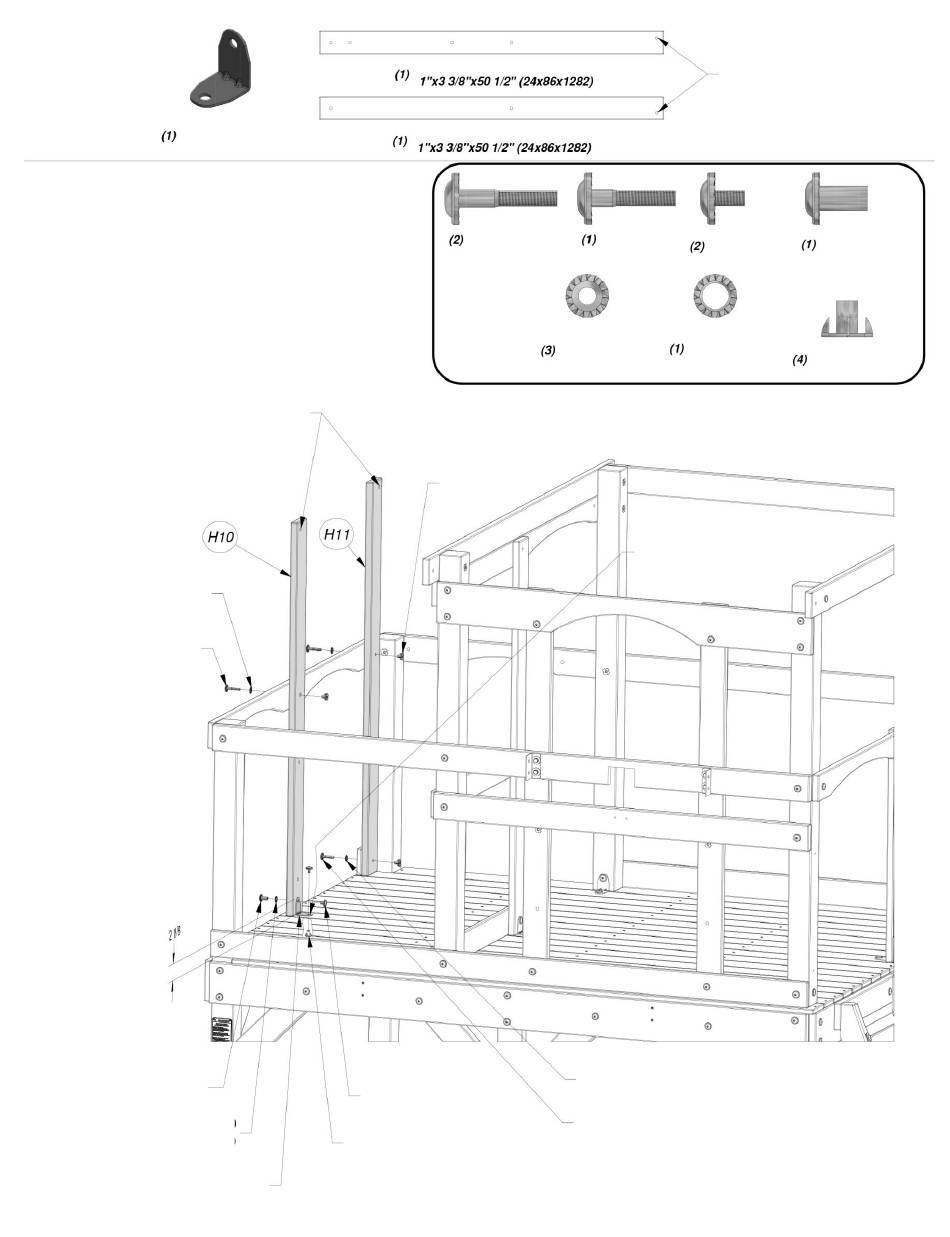

MONTAGE DU FORT
ÉTAPE 33
LES TROUS SONT ORIENTÉS
VERS L'EXTÉRIEUR.
RONDELLE DE
VERROUILLAGE EXT 8x19
(2 PLCS)
BOULON WH 5/16x1 3/4
(2 PLCS)
MANCHON FILETÉ WH
5/16x7/8 (1 PLC)
RONDELLE DE
VERROUILLAGE EXT 12x19
(1 PLC)
SUPPORT EN L 2,5x38x50x55
REMARQUE :
BOULON WH 5/16x1/2
(2 PLCS)
ÉCROU ENCASTRÉ 5/16
(2 PLCS)
(1 PLC)
H10 - PIED DE PORCHE - W4L04683
H11 - PIED DE PORCHE - W4L04610
BOULON WH
5/16x1 3/4
H100011
RONDELLE DE
VERROUILLAGE
EXT 8x19
H100030
ÉCROU
ENCASTRÉ
5/16
(2 PLCS)
RONDELLE DE VERROUILLAGE EXT 8x19
(1 PLC)
BOULON WH 5/16x1 1/2
(1 PLC)
91
REMARQUE :
LES TROUS SONT ORIENTÉS
VERS L'EXTÉRIEUR LORS DE
L'INSTALLATION
BOULON WH
BOULON WH
5/16x1 1/2
5/16x1 2
H100010
H100115
RONDELLE DE
VERROUILLAGE
EXT 12x19
H100031
EN UTILISANT LE SUPPORT
COMME GUIDE, PERCEZ UN
TROU DE 3/8" DANS LA
PLATEFORME.
MANCHON
FILETÉ
WH 5/16x7/8
H100005
ÉCROU
ENCASTRÉ 5/16
H100074
