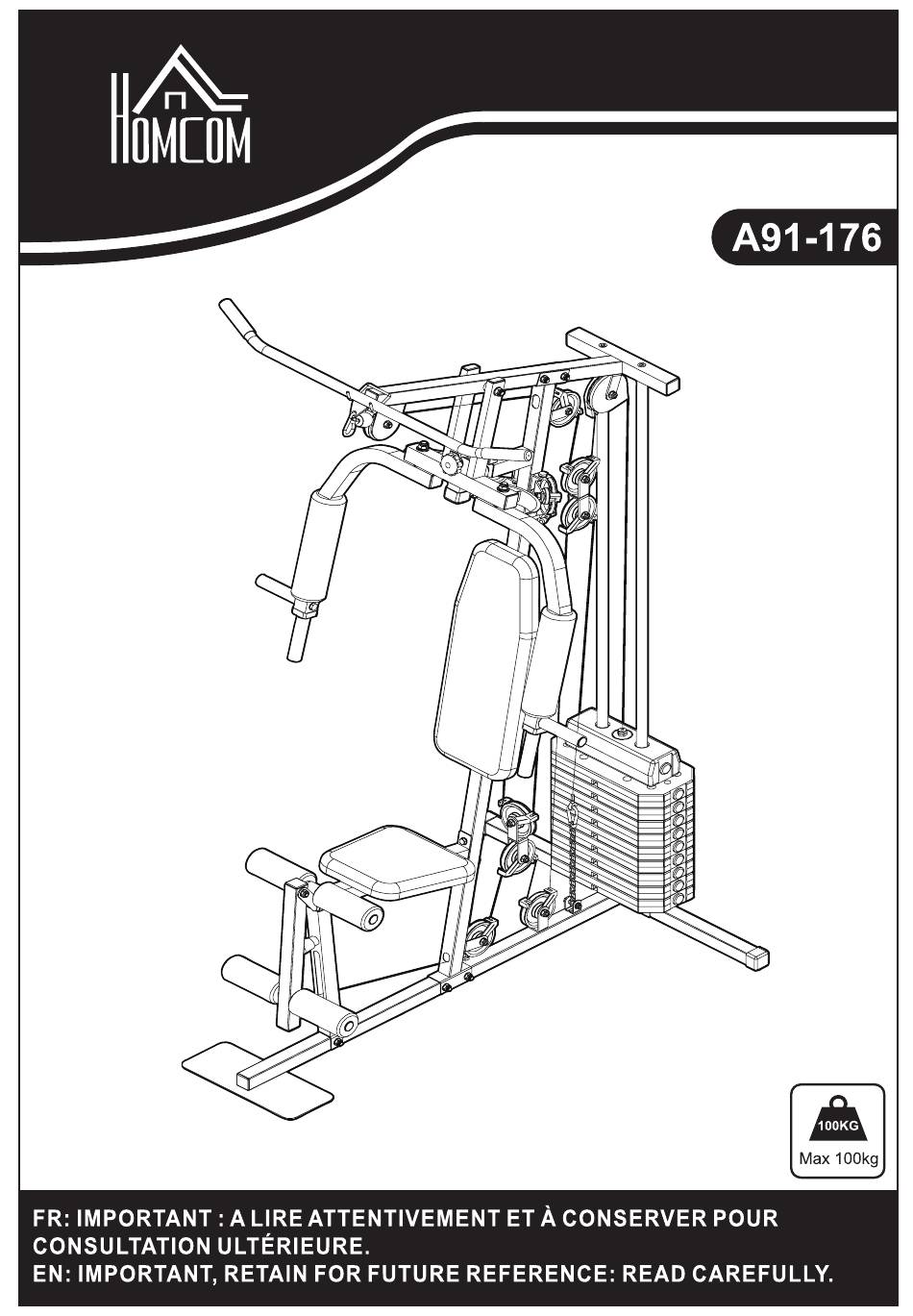

- Page 1 IN230600159V04_UK_FR...
- Page 16 3. Install Pulley No.2 (32) onto the Support Frame (8) using one Hex Bolt (59), 2pcs x Washer (67) and one Nylon Nut (70). 7. Install pulley No.3 (32) to the Pulley U (22) using one Hex Bolt (59), 2pcs x Washer (67) and one Nylon Nut (70).
- Page 17 2.Install Pulley No.5 & 6 (32) to the Single Pulley Block (21) using 2pcs x Hex Bolt (59), 4pcs x Washer (67), and 4pos x Nylon Nut (70). 3.Instal Pulley No.7(32) to the Reverse U (20) using one Hex Bolt (59), 2pcs x Washer (67) and one Nylon Nut (70).
- Page 18 NO.10 NO.9 NO.8 2. Install Pulley No.8 (32) to the Support Frame(8) using one Hex Bolt (59), 2pcs x Washer (67) and one Nylon Nut (70). 3. Attach the end of Lower Cable (36) to the Leg Extension Frame (6) using one HexBolt (64), 2pcs x Washer (68) and oneNylon Nut (71).
- Page 37 ÉTAPE 8 : CÂBLE 35 Installation du système de poulies : 1. Avec le câble supérieur (35) dans la rainure de la poulie n° 1 (32), passez le câble à travers la poutre transversale supérieure (9). 2. Installez la poulie n° 1 (32) sur la poutre transversale supérieure (9) en utilisant un boulon hexagonal (60), 2 rondelles (67) et un écrou en nylon (70).
- Page 38 ÉTAPE 9 : CÂBLE 37 Installation du système de poulies : 1. Attachez les deux extrémités du câble (37) au bras papillon gauche (11) et au bras papillon droit (12). 2. Installez les poulies n° 5 et 6 (32) sur le bloc de poulie simple (21) en utilisant 2 boulons hexagonaux (59), 4 rondelles (67) et 4 écrous en nylon (70).
- Page 39 NO.10 NO.9 NO.8 ÉTAPE 10 : CÂBLE 36 Installation du système de poulies : 1. Avec le câble inférieur (36) dans la rainure de la poulie (32), passez le câble à travers le cadre d'exten- sion de jambe (6). 2. Installez la poulie n° 8 (32) sur le cadre de support (8) en utilisant un boulon hexagonal (59), 2 rondelles (67) et un écrou en nylon (70).
