panel

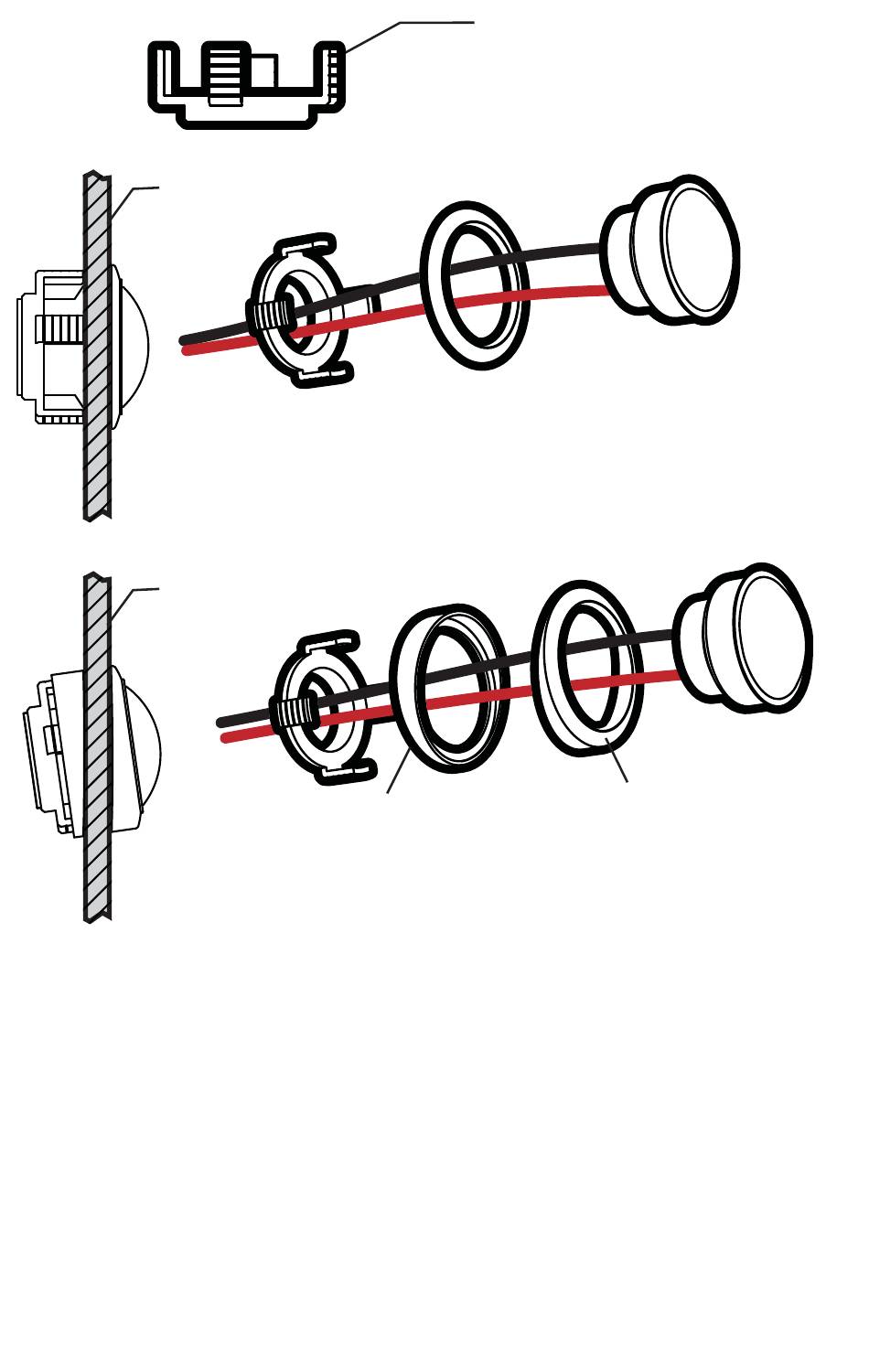

Fig. 4
Montaje al ras del tweeter
panel
Fig. 5
Montaje en ángulo del tweeter
MONTAJE DEL TWEETER
El tweeter se puede montar de tres maneras: montaje al ras, en ángulo y coaxial. Para aplicaciones de
montaje al ras, vea la Fig. 4. Elija una ubicación plana en el panel con espacio sufi ciente detrás para la
tuerca de montaje, la estructura del motor y la base del tweeter. Después de controlar los espacios libres,
corte un orifi cio de montaje de 1-13/16" (46 mm) de diámetro en el panel. Coloque la tuerca de montaje
detrás del panel. Introduzca el cable a través del anillo al ras opcional, el orifi cio del panel y la tuerca de
montaje. Atornille la tuerca de montaje en el tweeter para montarlo.
Para aplicaciones de montaje en ángulo, elija una ubicación plana en el panel con espacio sufi ciente
detrás para la tuerca de montaje, la estructura del motor, la base del tweeter y el anillo angular trasero.
Después de controlar los espacios libres, corte un orifi cio de montaje de 1-13/16" (46 mm) de diámetro
en el panel. Coloque el anillo angular delantero frente al panel. Luego, coloque el cable y el tweeter a
través del anillo angular trasero y en el panel. A continuación, coloque el cable a través del anillo angular
trasero, coloque el anillo angular trasero sobre la parte trasera del tweeter y alinee la parte angosta del
anillo angular delantero para lograr el ángulo de funcionamiento deseado. Coloque el cable a través de la
tuerca de montaje y apriete suavemente la tuerca de montaje alrededor del tweeter. Gire todas las piezas
juntas hasta que el ángulo del tweeter quede en la dirección que desee. Para asegurar el conjunto,
apriete la tuerca de montaje. Vea la Fig. 5.
18
tuerca de montaje
anillo angular trasero
tuerca de montaje
superfi cie de inserción
Recorte los tramos de la tuerca de
montaje por las líneas de las ranuras
para adaptarlo a paneles más gruesos.
anillo al ras
anillo angular delantero
tweeter
tweeter
superfi cie redondeada
