POSE - BRANCHEMENT
ETAT DES VOYANTS :
POWER (ALIMENTATION) Vert.
Le voyant Power s'allume lorsque le Modem/Routeur est sous tension.
ETHERNET (1-4) Vert. Le voyant LAN a deux fonctions. S'il est allumé en permanence, cela signifie que le modem routeur est connecté correctement à un périphéri-
que via le port LAN (réseau local). S'il clignote, il indique une activité réseau (c'est le cas quand le module MOD/IP, le INT/IP et la centrale sont raccordés)
DSL Vert. Le voyant DSL s'allume lorsqu'une connexion DSL est réalisée avec succès. Il clignote au moment de l'établissement de la connexion.
INTERNET Vert. Le voyant Internet est vert lorsqu'une connexion au fournisseur d'accès Internet (FAI) a été établie. Le voyant Internet est rouge si la connexion au
fournisseur d'accès Internet (FAI) a échoué.
4
Après le branchement du modem/routeur à la ligne ADSL vous devez obtenir l'affichage des voyants suivants :
Etat des voyants (branchement du modem/routeur seul sur la ligne ADSL)
Voyant Power
Allumé fixe
Voyant LAN
Eteint
Voyant DSL
Allumé fixe (après un clignotement lors de l'établissement de la connexion)
Voyant Internet
Vert Fixe
Dans le cas où votre ligne ADSL n'est pas activée, vous avez 3 mois à partir de la création de votre site dans visiosoftweb pour le faire.
Pendant cette durée de 3 mois, le logiciel vous permettra de transférer votre programmation par une mémoire marron.
Passé ce délai, si la ligne n'est toujours pas activée, toute programmation et utilisation du site seront interrompues.

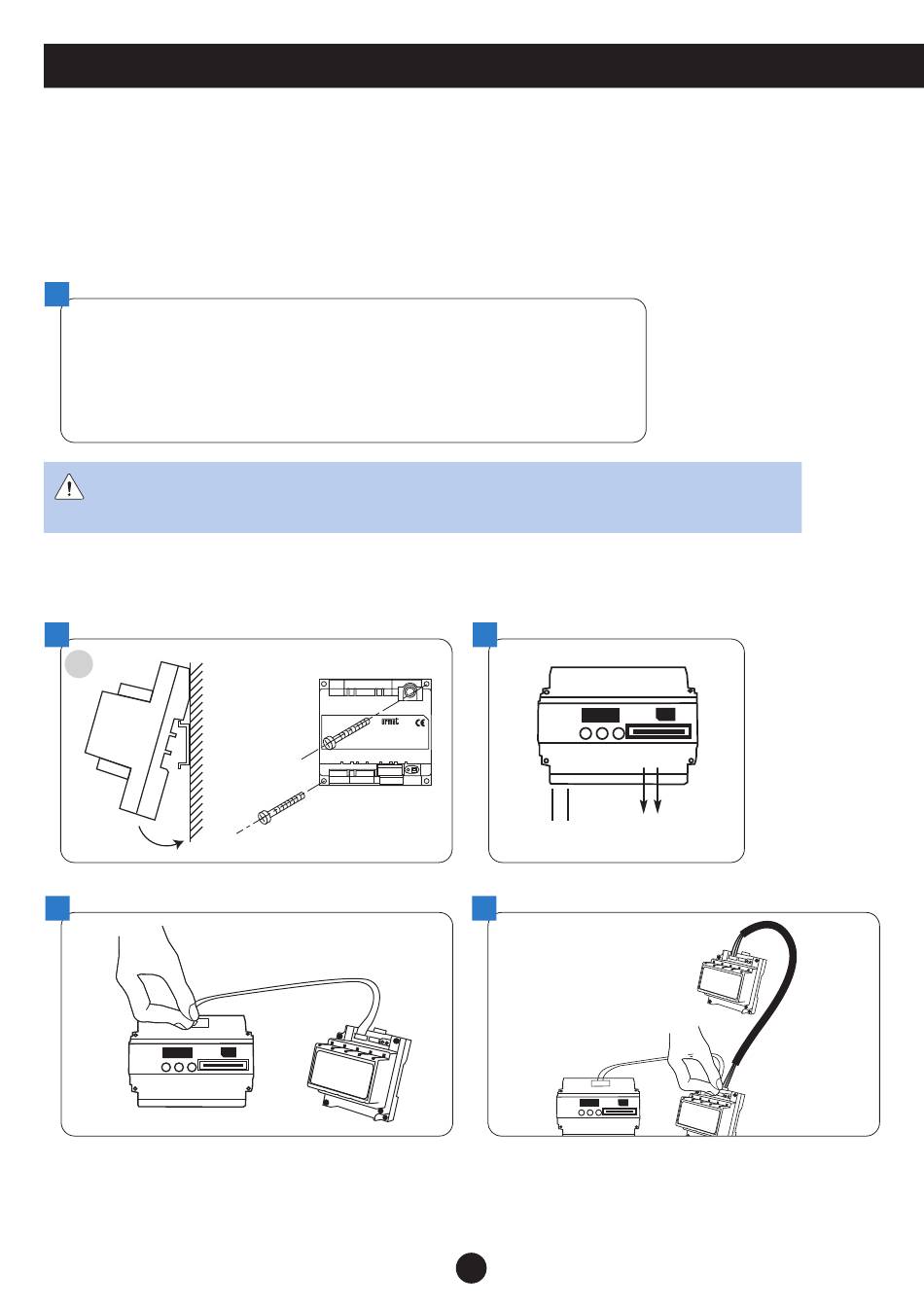

BRANCHEMENT DU MATÉRIEL DE CONTRÔLE D'ACCÈS SUR SITE
Fixation
5
A1
Sur rail
Reliez la mappe de l'interface INT/IP à la centrale de contrôle d'accès.
7
OU
Murale
INT/IP
6
Vers lecteurs
0 12 V /
ou plaque
24V
Connectez le MOD/IP au1
er
interface INT/IP
8
6
MOD/IP
INT/IP
