POSE - BRANCHEMENT
BRANCHEMENT DU MODEM/ROUTEUR SUR SITE
Configuration du Modem/routeur ADSL

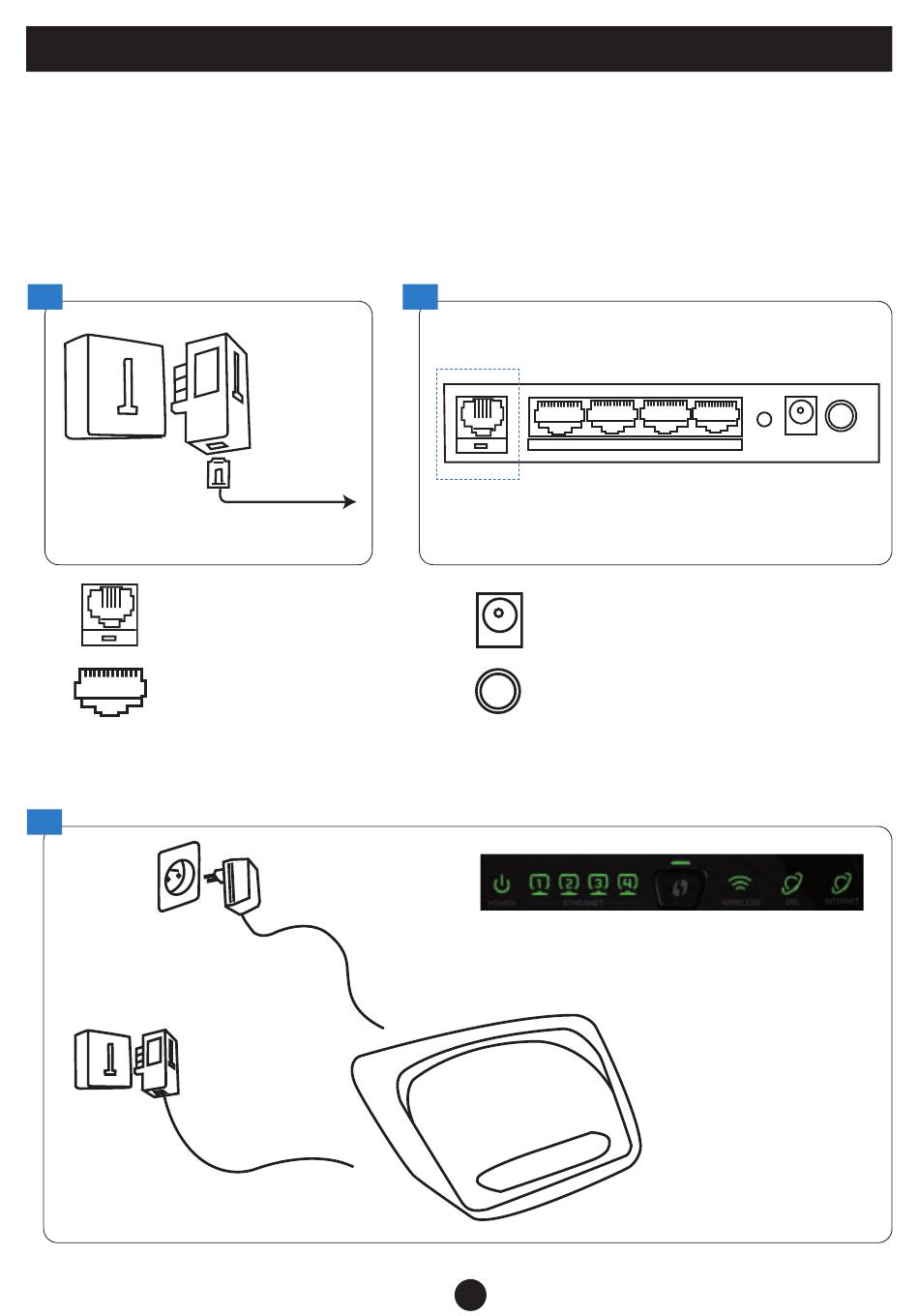

L'étape 1 consiste à connecter le Modem/routeur à la ligne ADSL. Assurez-vous d'abord de la mise hors tension de tous les périphériques que vous allez utiliser.
REMARQUE : Pour prévenir les parasites, vous serez peut-être amené à monter un filtre ADSL ou séparateur entre la prise murale et le câble téléphonique. Pour plus
d'informations, prenez contact avec votre fournisseur d'accès.
IMPORTANT : Assurez-vous que vous avez effectivement monté le filtre ADSL ou le séparateur entre le téléphone et la prise murale et non pas entre le modem et la prise
murale. Sinon, vous ne parviendrez pas à établir votre liaison ADSL.
1
Filtre ADSL
Branchez l'une des extrémités du câble téléphonique
fourni sur la prise téléphonique murale associée au service
ADSL
RJ11
DSL : Le port DSL permet de connecter la ligne ADSL.
ETHERNET 4, 3, 2, 1 : ces ports Ethernet (4, 3, 2,1) per-
RJ45
mettent de connecter le modem routeur à du matériel
gérant de l'IP : MOD/IP, ordinateurs, enregistreurs ou
caméra IP.
3
Prise électrique
Filtre ADSL
Prise
téléphonique
RJ11
Modem routeur
Bloc alimentation
2 mètres
Câble ADSL
3 mètres
2
4
DSL
Branchez l'autre extrémité du câble téléphonique sur le port DSL situé sur la face
arrière du Modem/routeur.
POWER (ALIMENTATION) : le port Power (Alimentation) est l'em-
placement auquel vous devez connecter l'adaptateur électrique.
BOUTON ON/OFF (ALIMENTATION) : Appuyez sur ce bouton pour
allumer ou éteindre le périphérique.
5
3
Ethernet
2
1
Voyants en face avant
Branchez
l'alimentation
Modem/routeur et appuyer sur son
bouton ON/OFF.
Attendez quelques minutes et vérifier
la ligne ADSL grâce aux voyants en
face avant.
du
