Marcado, instrucciones de montaje y advertencias
Lea atentamente las instrucciones originales
antes del uso. Guárdelas para consultas posteri-
ores.
Acerca de estas instrucciones

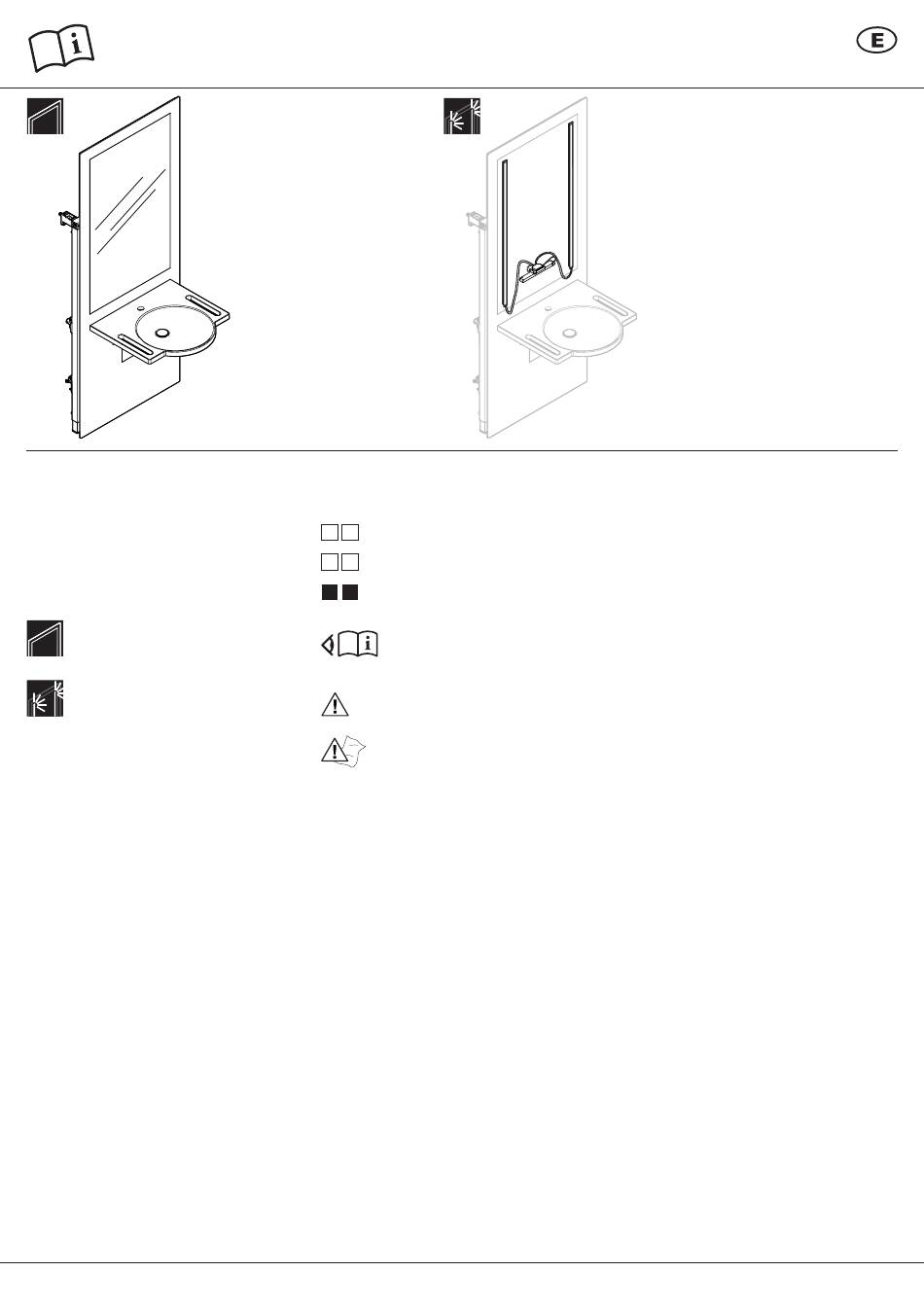

En estas instrucciones se describe el montaje del
módulo de lavabo de ajuste electrónico gradual HEWI
S 50 y del soporte empotrado correspondiente .
Se describen la siguiente versión y la siguiente opción
(accesorio):
Versión ESTÁNDAR
OPCIÓN LED:
Posibilidad de acoplamiento
de regletas de luces LED
Indicaciones de seguridad
• Asegúrese de que los trabajos de montaje,
mantenimiento y reparación del producto sean
realizados únicamente por personal cualificado .
• Deben tenerse en cuenta las directrices de
procedimiento pertinentes de todos los
profesionales de la construcción involucrados .
• Utilice solo piezas de repuesto originales .
• Utilice exclusivamente material de fijación de HEWI,
puede obtener otros materiales de fijación
a través de HEWI .
Indicaciones de advertencia
Peligro de lesiones por descarga eléctrica: las
conexiones a la red de 230 V deben encomendarse
a un especialista autorizado .
Uso conforme a lo previsto
• El soporte empotrado está concebido para la
instalación en paredes de construcción en seco .
• El material de fijación suministrado es apto para
hormigón y ladrillos sílico-calcáreos macizos .
• Solo para inodoros convencionales de montaje
en pared de hasta 700 mm de profundidad .
8 | HEWI
Número de artículo S50.01.01000
Términos y símbolos utilizados
OKFFB Borde superior del pavimento acabado
OKRFB Borde superior del piso en bruto
1
2
Secuencia de los pasos de montaje
A
B
Variante de ejecución
1
2
Pasos individuales dentro
de un paso de montaje
Tenga en cuenta la estructura del suelo .
OKFFB
Mantenga todos los componentes
secos y sin polvo .
Encontrará más requisitos de espacio para la instala-
ción en „Planning&Design Information", accesible a
través de la página web www .hewi .com/s50 .
Indicaciones de cuidado y limpieza
Una limpieza inadecuada puede causar daños
en la superficie y provocar lesiones .
• Limpie el producto según sea necesario .
• Observe las instrucciones del fabricante en relación
con la concentración, el tiempo de acción, etc .
• Aplique siempre el agente de limpieza con un paño,
no directamente sobre la superficie .
• Observe la información específica del material sobre
agentes de limpieza adecuados e inadecuados .
• Pruebe todos los agentes en un lugar no visible
antes de usarlos .
• No utilice ningún agente cuya composición desco-
nozca .
• Si lo desea, nuestro servicio de asistencia técnica
le proporcionará una lista detallada de agentes de
limpieza adecuados .
Agentes de limpieza no adecuados
• Agentes/objetos abrasivos (p . ej ., limpiadores abra-
sivos, estropajos, cepillos, lana de acero, microfibra
o quitamanchas)
• Agentes de limpieza alcalinos, ácidos o clorados y
disolventes
• Aparatos de limpieza por chorro de vapor
• No trate los componentes metálicos con objetos
que contengan hierro (p . ej ., estropajos o lana de
acero) .
Este símbolo señala que deben observar-
se las indicaciones que figuran en
instrucciones aparte, p . ej ., indicaciones
para el cuidado .
OPCIÓN LED
A cargo del cliente
• Conexión eléctrica de 230 V
• Toma de agua con tubo flexible de ½" para la
entrada de agua (altura de la toma: 650 mm; con
una longitud suficiente para todo el recorrido del
sistema de regulación de altura del lavabo)
A cargo del cliente / Recomendación:
• Grifo monomando alto con tubos de entrada de ½"
para agua fría y agua caliente (1 ud . de cada)
• Llave de escuadra ½" (2 uds .)
hansgrohe (13901000)
• Prolongación de llave de escuadra ½" (2 uds .)
Viega (357245)
Instrucciones de montaje/dimensiones
Montaje en pared: mín 12,5 mm / máx . 35 mm
Profundidad de montaje: 210 - 240 mm
Respete la altura del borde superior del piso termina-
do . Los errores debidos a alturas de montaje incor-
rectas pueden dar lugar a limitaciones en el rango
de ajuste . El rango de ajuste no se puede corregir ni
limitar después del montaje .
Mantenimiento
Encargue al personal técnico especializado que lim-
pie los componentes o reemplace las válvulas cada
vez que sea necesario .
Datos técnicos
Altura de elevación: 300 mm
Tensión eléctrica: 230 V (50/60Hz)
Toma de agua: ½"
Capacidad de carga de hasta 150 kg
Exclusión de responsabilidad
La empresa HEWI no acepta responsabilidad
alguna por lesiones personales ni daños materiales
que se produzcan debido a un montaje o uso
inadecuado, y en especial, a la no observancia de
las indicaciones de advertencia y de montaje
mencionadas . Se excluye cualquier garantía por
daños derivados de una limpieza inadecuada .
Eliminación
Para una correcta eliminación, respete las
disposiciones legales nacionales aplicables .
Si necesita alguna aclaración, póngase por favor
en contacto con HEWI Servicio Técnico,
Tel. 0049 5691 82 0.
