Avant utilisation, lire attentivement la notice
d'origine. La conserver pour consultation
ultérieure.
À propos de les présentes instructions

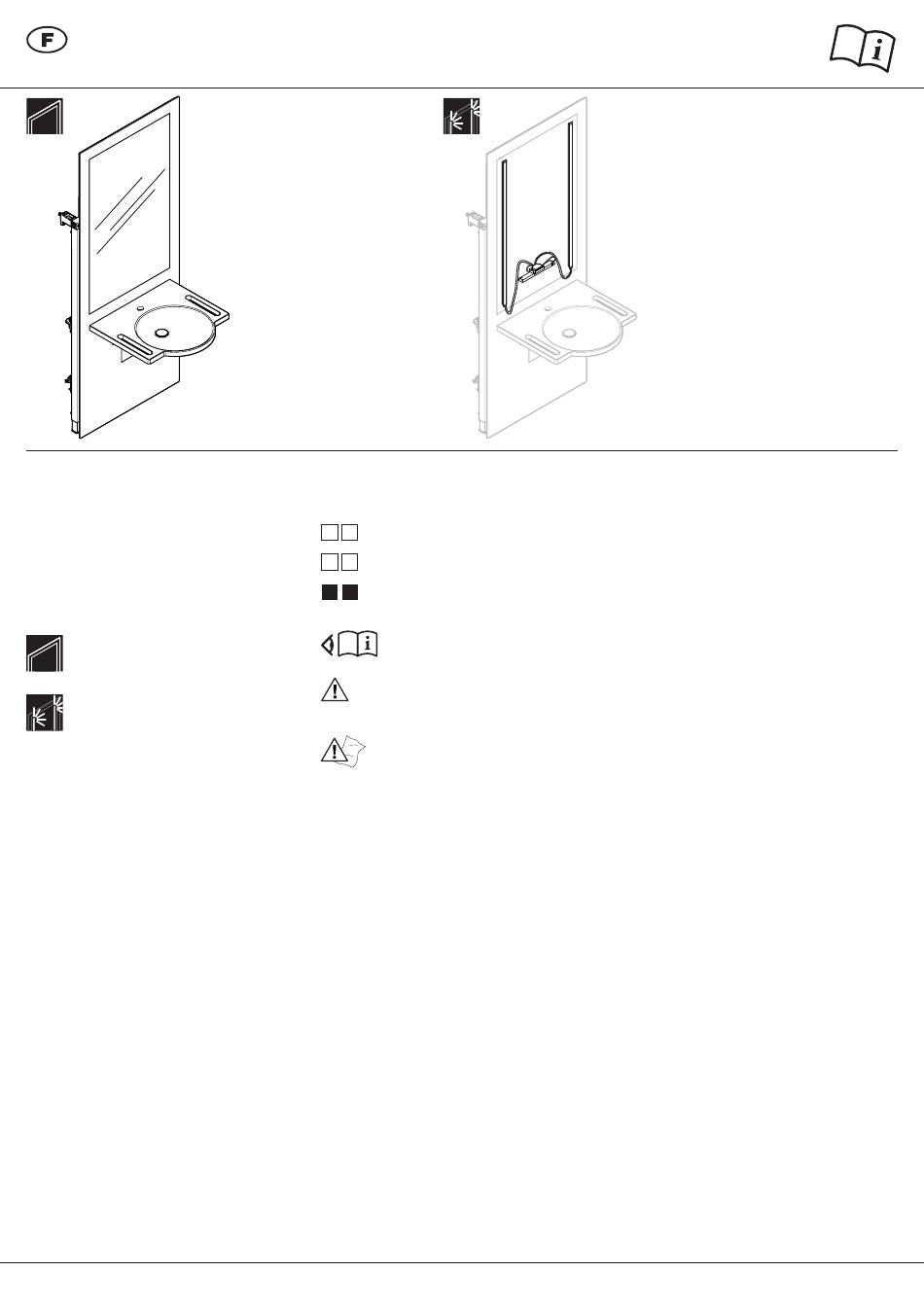

Les présentes instructions décrivent le montage
du module de lavabo à réglage électronique pro-
gressif HEWI S 50 et de la installation encastrable
correspondante .
La version et l'option (accessoire) suivantes sont
décrites :
Version STANDARD
OPTION à DEL :
Possibilité de raccordement aux
barres lumineuses à DEL
Consignes de sécurité
• Veiller à ce que le produit soit exclusivement
installé, entretenu et réparé par des techniciens
qualifiés .
• Tenir compte des directives de mise en œuvre
connexes de tous les corps de métiers participants .
• Utiliser uniquement des pièces détachées d'origine .
• Utiliser exclusivement du matériel de fixation HEWI,
autre matériel de fixation disponible auprès de
HEWI .
Avertissements
Risque de blessures par choc électrique, les branche-
ments au réseau de 230 V doivent être réalisés par
du personnel spécialisé autorisé .
Usage prévu
• Installation encastrable pour le montage dans
des cloisons sèches .
• Matériel de fixation fourni est conçu pour le béton
et les briques pleines silico-calcaires .
• Poids de charge maximum 400 kg;
les lavabos courants restreignent ces limites
de charges, standard 150 kg
Réf. article S50.01.01000
Termes et symboles utilisés
OKFFB
Bord supérieur sol fini
OKRFB
Bord supérieur construction brute plancher
1
2
Ordre des étapes de montage
A
B
Variante
1
2
Étapes individuelles au sein d'une étape
de montage
Tenir compte de la structure du plancher !
OKFFB
Maintenir tous les composants
au sec et à l'abri de la poussière !
Vous trouverez d'autres conditions préalables
relatives à l'espace pour le montage dans notre
«Informations pour la planification» sur le site
www .hewi .fr/s50 .
Avertissements et mentions sur les dangers
Un nettoyage inapproprié peut occasionner des
dommages sur la surface et entraîner des blessures .
• Nettoyer le produit lorsque c'est nécessaire
• Respecter les indications du fabricant concernant
la concentration, le temps d'application, etc .
• Toujours appliquer le produit nettoyant sur un
chiffon et pas directement sur la surface .
• Observer les indications relatives à la compatibilité
des produits de nettoyage avec les matériaux à traiter .
• Tester le produit sur un endroit discret avant son
utilisation .
• Ne pas utiliser de produits dont la composition
est inconnue .
• Une liste détaillée des produits nettoyants adaptés
peut être demandée à notre service d'assistance .
Produits nettoyants inadaptés
• Produits/objets abrasifs (p . ex . nettoyants abrasifs,
éponge à récurer, brosses, laine d'acier, microfibre,
gomme nettoyante
• Produits de nettoyage alcalins, acides et contenant
du chlore, solvants
• Appareils à jet de vapeur
• Ne pas traiter les composants métalliques avec
des objets contenant du (p . ex . éponge à récurer,
laine d'acier) .
Marquages, consignes de montage et avertissements
Respecter les remarques dans les
instructions séparément annexées,
par ex consignes d'entretien .
OPTION à DEL
À effectuer sur place
• Branchement électrique 230 V
• Raccordement d'eau par un tuyau flexible ½" pour
l'arrivée d'eau (hauteur de raccordement, 650 mm,
veiller à une longueur suffisante pour toute la
course du réglage en hauteur du lavabo)
À effectuer sur place / Recommandation
• Robinetterie droite à un levier et tuyaux d'arrivée
d'eau ½ pour eau chaude et eau froide
(1x chacun)
• Robinet d'arrêt équerre ½" (2x) hansgrohe
(13901000)
• Rallonge de robinet d'arrêt équerre ½" (2x) Viega
(357245)
Consigne de montage / Cotes de montage
Montage mural : min 12,5 mm / max . 35 mm
Profondeur d'encastrement : 210 - 240 mm
Respecter la hauteur de l'OKFFB . Des erreurs engen-
drées par des hauteurs de montage mal conçues peu-
vent causer des limitations dans la zone de réglage .
Une correction ultérieure et/ou une limitation corres-
pondante de la zone de réglage n'est pas possible .
Entretien
Faire nettoyer les composants par le personnel
technique en cas de besoin ou faire remplacer les
soupapes .
Caractéristiques techniques
Hauteur de levage : 300 mm
Tension électrique : 230 V (50/60Hz)
Prise d'eau : ½"
Charge maximale jusqu'à 150 kg
Exclusion de responsabilité
La société HEWI décline toute responsabilité pour
les dommages physiques ou matériels causés par
un montage, une utilisation ou une maintenance
non conforme, notamment en cas de non-respect
des avertissements et des consignes de sécurité .
Mise au rebut
La mise au rebut correcte est soumise aux
dispositions légales en vigueur dans le pays .
Si vous avez des questions, veuillez vous
adresser à l'assistance équipement sanitaire
HEWI, tél. 0033 472 83 09 09 (F), 00 800 4394 4394
(BE, LU, CH appel gratuit, poste fixe).
