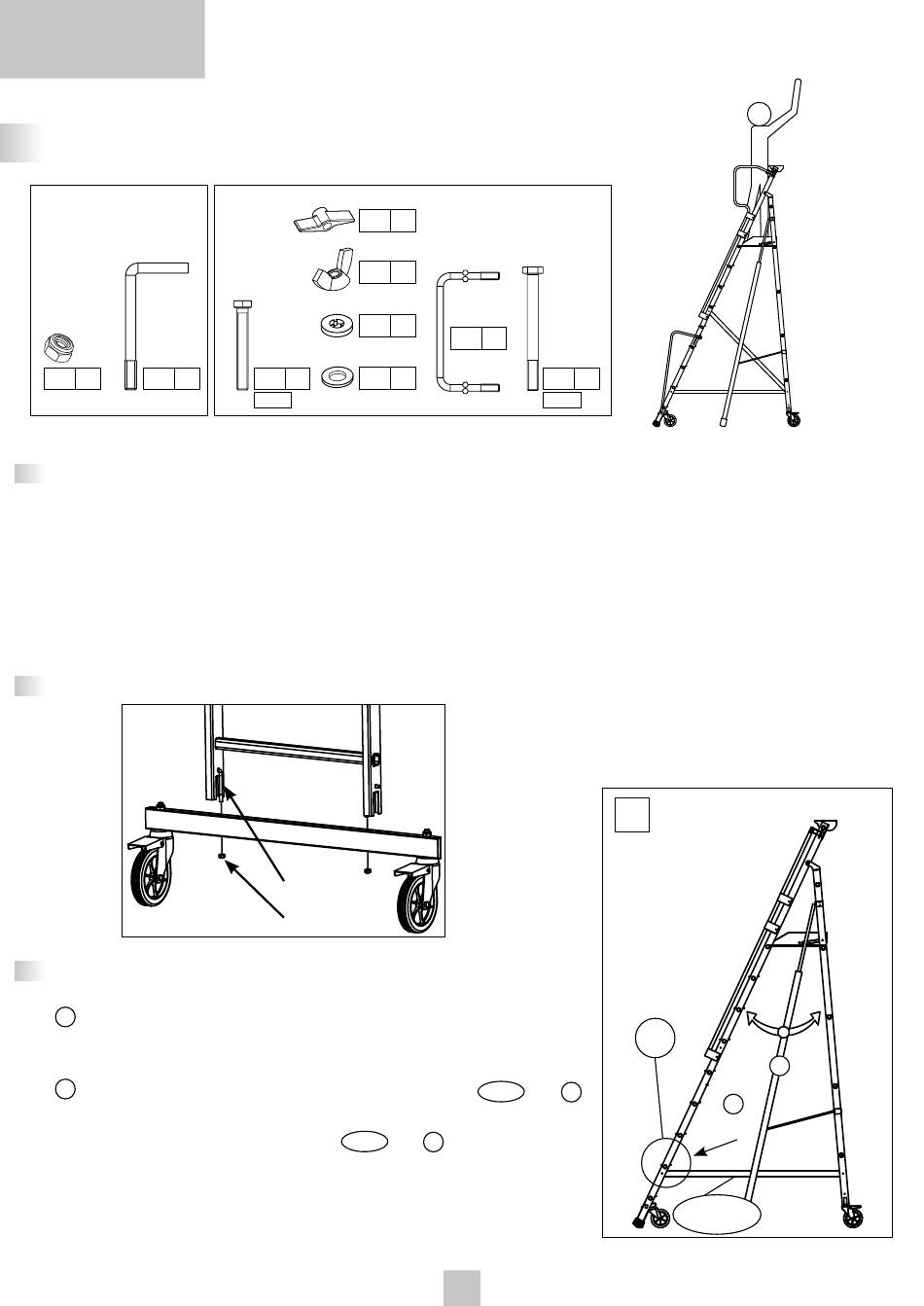

Centaure GAMME ERM Instructions D'utilisation page 8

ERM 9-10-11
sachets de visserie
x 2 a x 2 b
1. DEsCRIpTION DU pRODUIT :
Escalier de rayonnage mobile utilisé pour accéder aux rayonnages par un seul opérateur
travaillant sur le plancher.
Trois roues multidirectionnelles sont prévues pour le déplacement dont une est escamotable par
levier.
Des barres d'écartement et diagonales donnent une meilleure rigidité au produit.
Deux étayages indépendants sont réglables au millimètre et leur verrouillage est automatique.
La stabilité du produit est assurée dans les conditions normales d'utilisation.
2. MONTAGE sTABIlIsATEUR à ROUEs INTéGRéEs :
3. MIsE EN œUvRE :
oUVERTURE
1
Ouvrir l'ERM en le mettant sur champs et s'assurer que le
plancher soit en appui sur le barreau. Schéma I
Veiller à ne pas laisser les doigts sous le plancher.
2
Mettre en place les deux barres d'écartement
prenant soin de les mettre en intérieur. schéma I.
Fixer et verrouiller les barres
(c) + écrous papillons noirs (d) en prenant soin de mettre
les écrous à l'intérieur.
x 6 d
x 2 e
x 2 f
x 2 g
x 4 c
8 x 60
b
a
en
Rep. 2
A
x 1 h
x 2 i
8 x 85
en
Rep. 2 A
à l'aide des vis
8
ERM 9
I
A
1
2
c + d
Rep. 2
