1) Placer la couverture sur le spa dans le sens correct d'ouverture. Mesurez la dimension extérieure du spa,
parallèlement à la pliure centrale de la couverture. (Dans bien des cas, vous pouvez mesurer directement
cette longueur sur la pliure de la couverture). Ajoutez approximativement à la longueur que vous venez
de trouver, huit centimètres environ, ceci vous donnera l'écartement maximal intérieur de l'E-Z Lifter.
Il doit y avoir quatre centimètres de débattement de chaque côté entre les tubes latéraux et le spa.
Travaillez toujours sur une surface plane et lisse. Le bon équerrage de l'E-Z Lifter en dépendra.

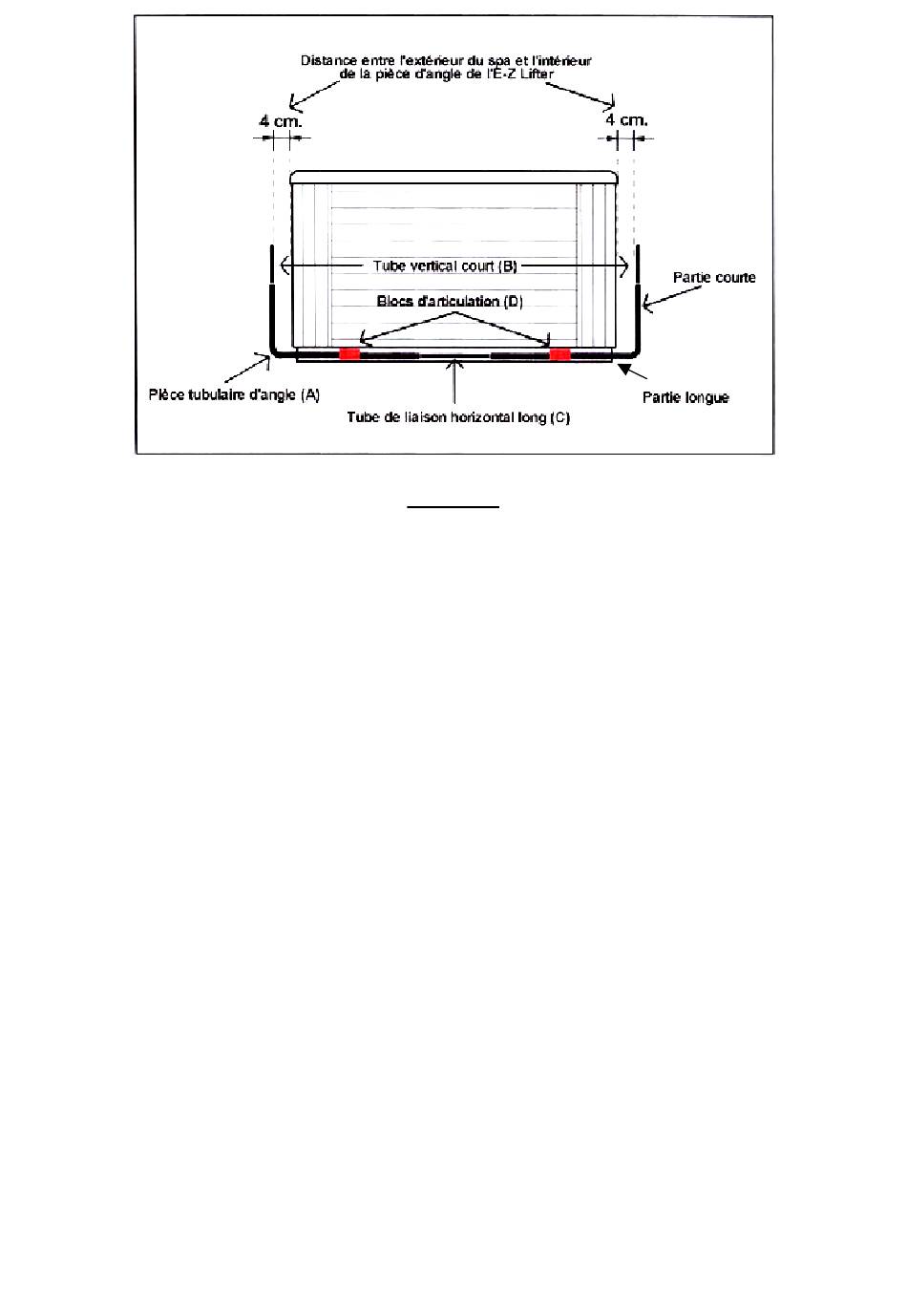

2) Insérer les 2 blocs d'articulation (D) sur les parties longues de deux pièces tubulaires d'angle (A) qui
viendront se placer à la base du spa. Insérer ensuite un tube de liaison horizontal long (C) à l'intérieur
des deux parties longues de ces deux pièces tubulaires d'angle. L'E-Z Lifter doit ressembler maintenant
à un rectangle ou un carré ouvert à trois côtés avec les blocs d'articulation à sa base.
3) Insérez les deux tubes de liaison verticaux courts (B) à l'intérieur des parties courtes des deux pièces
tubulaires d'angle (A), les trous pré-percés de ces dernières étant placés au dessus. (Voir figure 3)
4) Insérer le tube de liaison horizontal (C) restant dans les deux côtés longs des deux pièces tubulaires
d'angle restantes comme indiqué dans le paragraphe 2. Maintenant prenez les côtés courts des deux
pièces tubulaires d'angles et glisser les autour des deux tubes de liaison verticaux courts (B) assemblés
dans le paragraphe 3. Assurez vous que les trous pré-percés des quatre pièces tubulaires d'angle soit tous
dirigés sur la face supérieure du montage. Votre E-Z Lifter doit maintenant avoir la forme d'un
rectangle ou d'un carré complet. (Voir figure 3)
5) Posez la partie supérieure de l'E-Z Lifter sur le dessus du spa et la partie inférieure à la base du spa à
l'endroit où l'E-Z Lifter doit pivoter. Vérifiez les mesures d'assemblage et assurez vous que l'E-Z
Lifter se soulèvera et s'abaissera sans toucher les côtés du spa. Assurez vous que le tube de liaison
horizontal supérieur soit en retrait de 1,5 centimètre environ par rapport à la pliure centrale de la
couverture. (Voir figure 4)
FIGURE 2
