1. Le système de mise à niveau E&P Hydraulics
1.1 Procédure du système
Le système de nivellement E&P Hydraulics est un système électro hydraulique.
Un pompe hydraulique motorisée en 12V va propulser de l'huile grâce à des flexible vers deux vérins
principaux installés verticalement sous l'essieux, et quatre patins d'extrémités aux angles de la
caravane. Ceci dans le but de soulager la caravane de l'action de ses suspensions et de la mettre a
l'horizontale. Sont adjoints à cette pompe : Un réservoir d'huile, un bloc de distribution et des
distributeurs a ouverture électrique (Solénoïdes).
Le systéme de nivellement E&P Hydraulics est piloté par une unité centrale électronique installée en
partie centrale de la caravane.
Le système de nivellement peut être actionné d'une manière totalement automatique, ou
manuellement par l'intermédiaire d'un panneau digital de commande fixe. Ou en option àl'aide d'une
télécommande sans fil. En régle générale le panneau de commande se trouve installé à l'entrée de la
caravane ou intégré au tableau de bord.
Les vérins ont la capacité de levage adaptée à votre caravane. Chaque vérin dispose d'une platine
d'appui de 180mm montée sur un pivot articulé procurant la meilleure tenue au sol quelque soit la
surface.
d
d
h
a
b
b
c
c
f
f
e
e
g
g
i

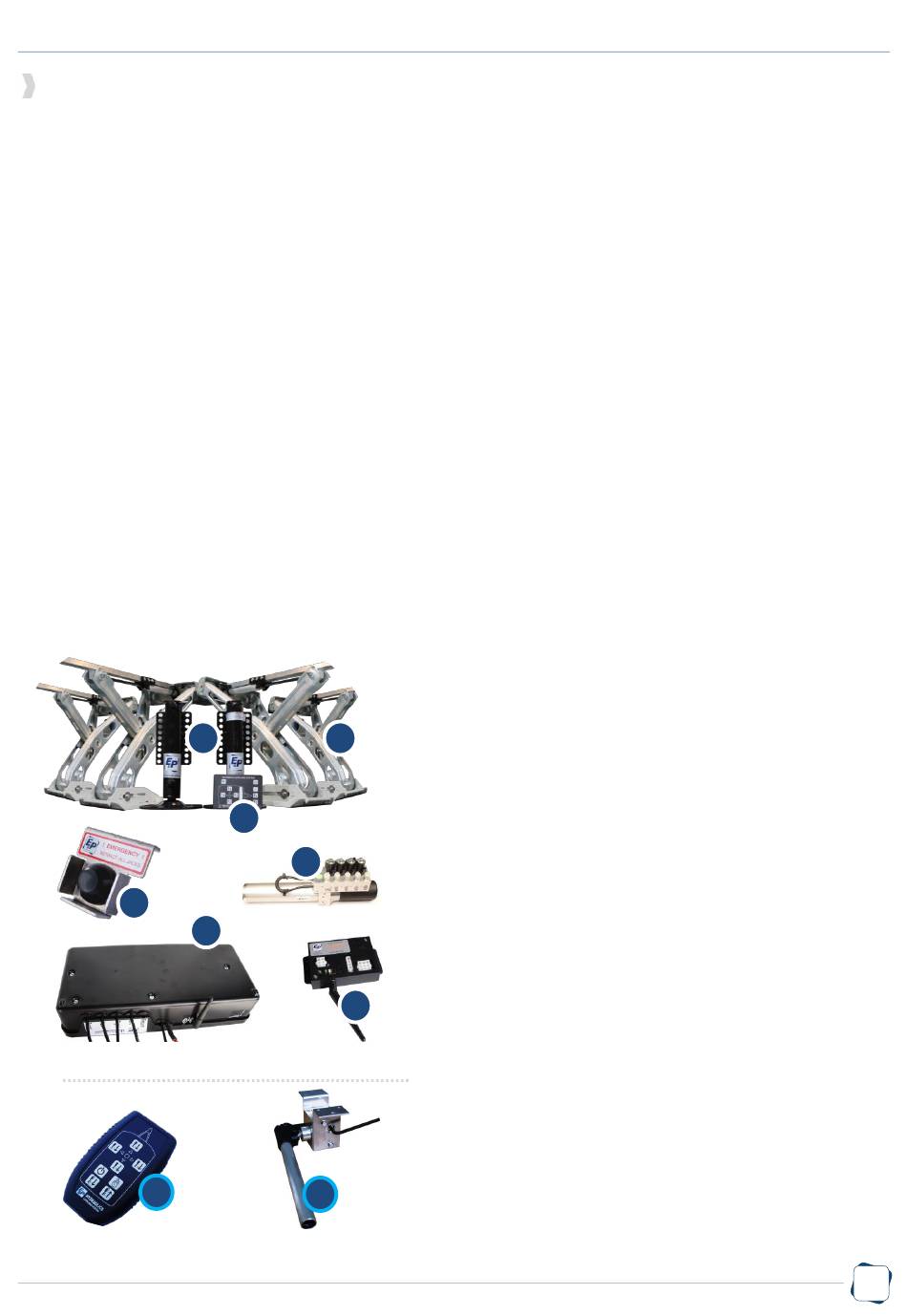

Le système de niveau de caravane se
compose de:
a.
Vérins d'éssieu
b.
Vérins des béquilles d'angle
c.
Panneau de commande
d.
Commande d'urgence
e.
Boîtier de protection
f.
Pompe hydraulique
g.
L'unité centrale
En option, le système pourrait être étendu
avec:
h.
Télécommande
i.
Pompe manuelle de secours
E&P HYDRAULICS
(2 pcs)
(4 pcs)
(corps de pompe)
(main-unit)
5
