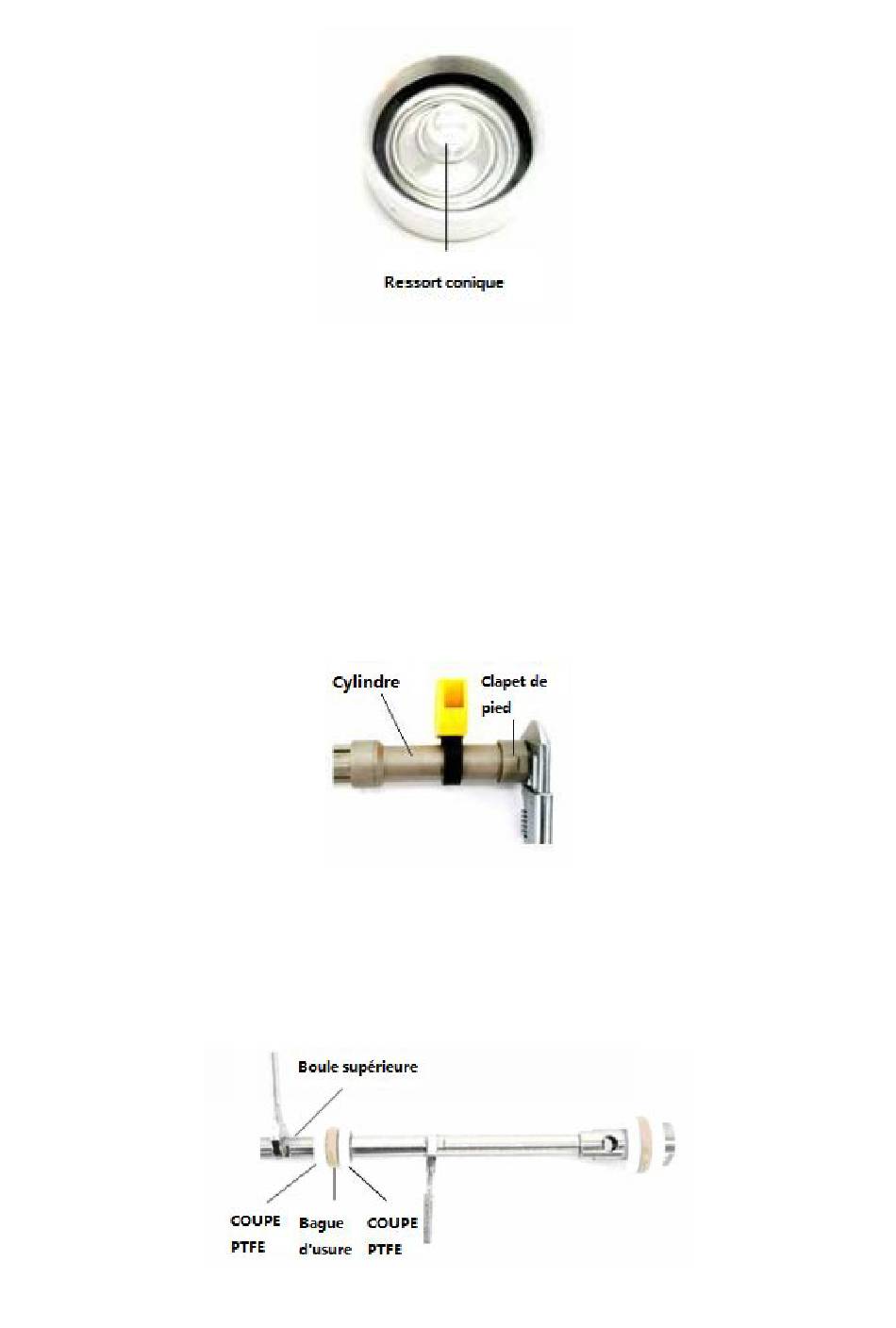

3. Insérez le ressort conique dans la rainure usinée du capuchon du cylindre pneumatique
suivi du joint carré. Fixez la base du moteur pneumatique dans un étau, à l'aide d'une
clé à sangle pour réassembler le cylindre pneumatique et le capuchon du cylindre
pneumatique à la base du moteur pneumatique. Serrez à la main uniquement le
capuchon du cylindre pneumatique afin de ne pas endommager le joint.
4. Placez la bague de connexion autour du boîtier de bielle et serrez à la main.
4.3 Démontage de la section fluide
1. Retirez le clapet de pied tout en tenant le cylindre avec une clé à sangle.
2. Lorsque le moteur pneumatique supérieur est déjà retiré, vous devriez pouvoir
simplement pousser de l'extrémité supérieure de la boule l'ensemble complet vers le
bas de la section inférieure.
