Mode d'emploi
REFRIGERATEURS A ABSORPTION
RM 7271 L
RM 7401 L
RM 7275 L
RM 7405 L
RM 7291 L
RM 7541 L
RM 7295 L
RM 7545 L
RM 7361 L
RM 7551 L
RM 7365 L
RM 7555 L
RM 7371 L
FR
MODE D'EMPLOI / INSTRUCTIONS D'INSTALLATION
EN
OPERATING INSTRUCTIONS / INSTALLATION INSTRUCTIONS
Type C40 / 110
822 6100 - 02
Noter les données suivantes :
Numéro du modèle
.............................................
Numéro du produit
.............................................
Numéro de série
.............................................
pour des VEHICULES DE LOISIRS
R R E E F F R R I I G G E E R R A A T T E E U U R R A A A A B B S S O O R R P P T T I I O O N N
A A B B S S O O R R P P T T I I O O N N R R E E F F R R I I G G E E R R A A T T O O R R
T.B. MB 10/2005
Français
Publicité
Table des Matières

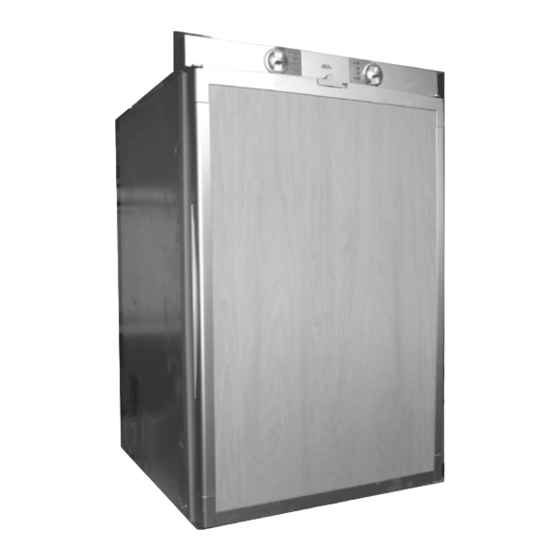

Manuels Connexes pour Dometic RM 7271 L
