Réglage de l'alignement du guide-chaîne

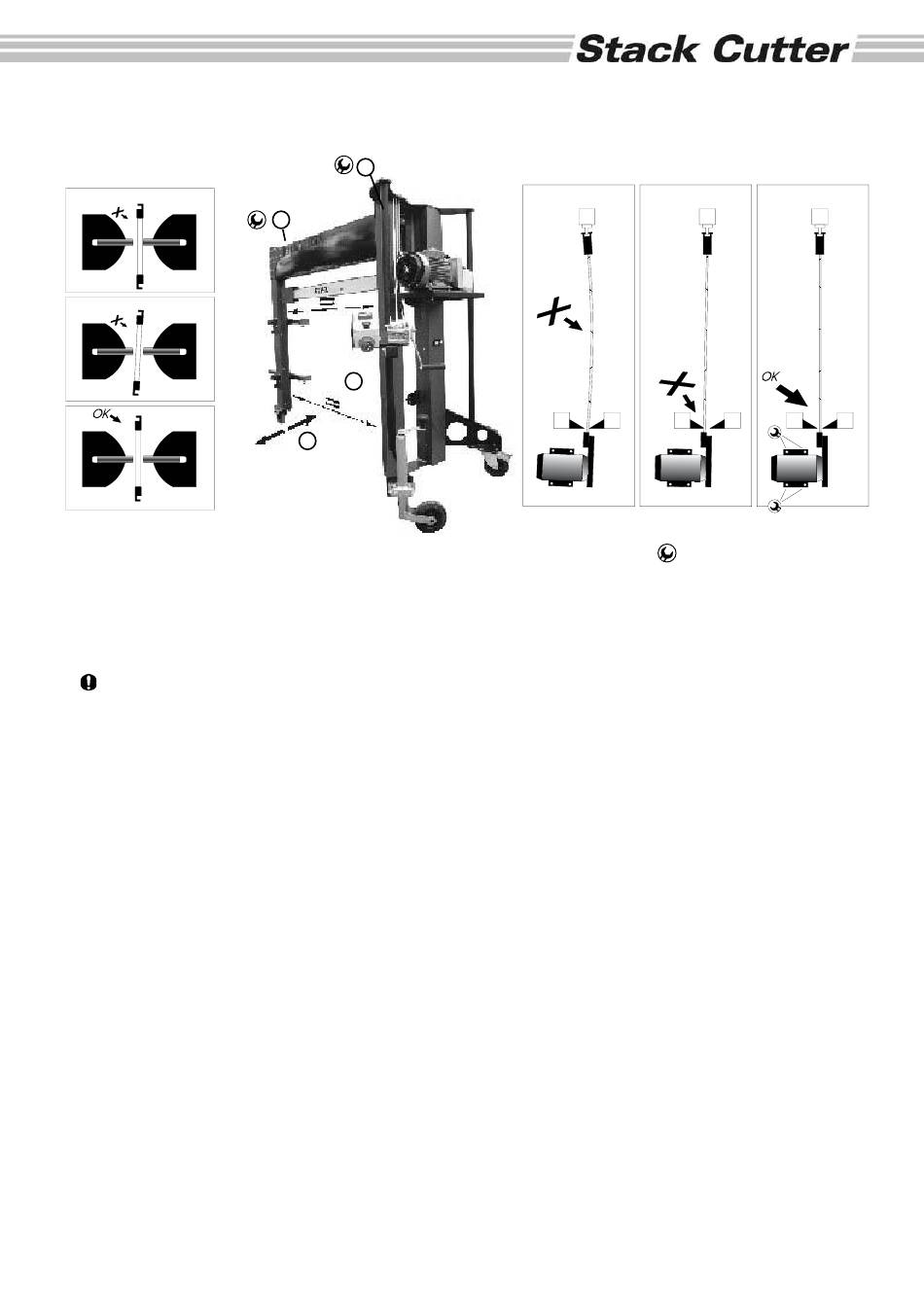

Croquis schématiques de la tige de visée de la machine sur le côté du moteur et la scie vus du dessus. "
« OK » indique un bon réglage. Ce symbole « » indique l'endroit à régler.
Réglage du support
La scie à paquets Stack Cutter doit être réglée après
l'assemblage.
Avant de commencer le réglage, débranchez le câble
d'alimentation de la machine.
Les roulements à billes pour le contrôle de l'extrémité du
guide-chaîne sont situés dans des découpes oblongues. Ré-
glez les roulements à billes sur leur position la plus externe
pour laisser du jeu autour du profil en T (2).
A. Avec le bloc moteur en position haute, réglez
l'alignement du guide-chaîne comme indiqué sur les
croquis ci-dessus. Le guide-chaîne doit être positionné à
mi-chemin entre et parallèle aux deux pieds avant de la
machine (14) sur le côté du moteur. En position haute, le
profil en T (2) doit également se situer à mi-chemin entre
les roulements à billes de l'extrémité du guide-chaîne.
Les roulements ne doivent pas pousser contre le profil
en T de l'autre côté.
B. Serrez les boulons maintenant le bloc moteur.
C. Abaissez le bloc moteur et réglez la distance du pied
arrière depuis l'extrémité du guide-chaîne. Pendant le
réglage, desserrez les boulons (12-13) qui maintiennent
la poutre. Les roulements à billes doivent fonctionner en
ligne droite parallèle au profil en T.
D
C
C
D
D. Réglez l'angle latéral du pied arrière (par ex., aligne-
ment droite/gauche). Pendant le réglage, desserrez les
boulons 15-16. Tout comme lorsque le moteur était en
position haute, les roulements à billes à l'extrémité du
guide-chaîne ne doivent pas pousser contre le profil en T
de l'autre côté.
E. Vérifiez que tous les boulons sur le support sont serrés.
F. Réglez les roulements à billes à l'extrémité du guide-
chaîne de sorte qu'ils poussent contre le profil en T.
» indique un mauvais réglage,
27
