11. CARACTÉRISTIQUES TECHNIQUES

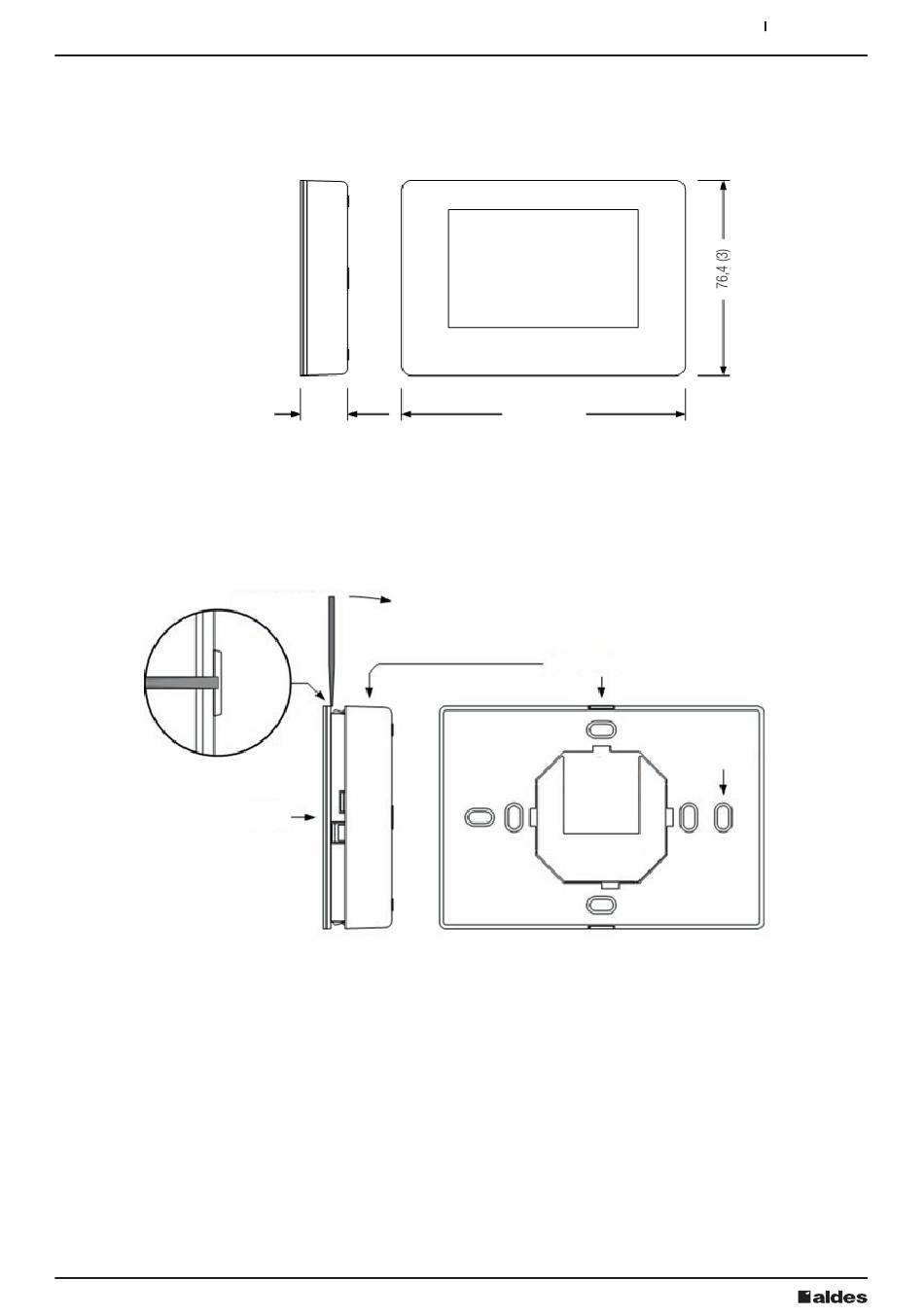

L'image suivante indique les dimensions (en millimètres et en pouces) de l'écran de la télécommande fournie en standard
avec les 2 gammes TVEC Compact et Multi.
18,5 (3/4)
L'écran est destiné à une installation murale intérieure. La distance à laquelle l'écran peut être placé dépend de sa
configuration, la configuration standard permettant de le placer à une distance maximale de 100 mètres. A noter qu'en
standard les 2 gammes TVEC Compact et Multi sont livrées avec cette télécommande et une longueur de câble de 10m.
Voici la marche à suivre pour installer l'écran :
Face avant
1. Utiliser un tournevis pour écarter le boîtier arrière de l'écran, comme illustré ci-dessus.
2. Placer le boîtier arrière de l'écran contre le mur à un endroit approprié pour permettre le passage des câbles.
3. Utiliser les 4 trous existants pour marquer l'emplacement des trous et les percer.
Utiliser des chevilles et des vis de taille appropriée.
4. Fixer le boîtier arrière de l'écran au mur à l'aide de 4 vis.
5. Effectuer les connexions électriques conformément au schéma de câblage.
6. Fixer la face avant de l'écran au boîtier.
TVEC COMPACT & TVEC MULTI
Tournevis
Rainure/
fente
111,4 (4 3/8)
Boîtier arrière
Trou de fixation
Ouverture
pour le
passage des
câbles
