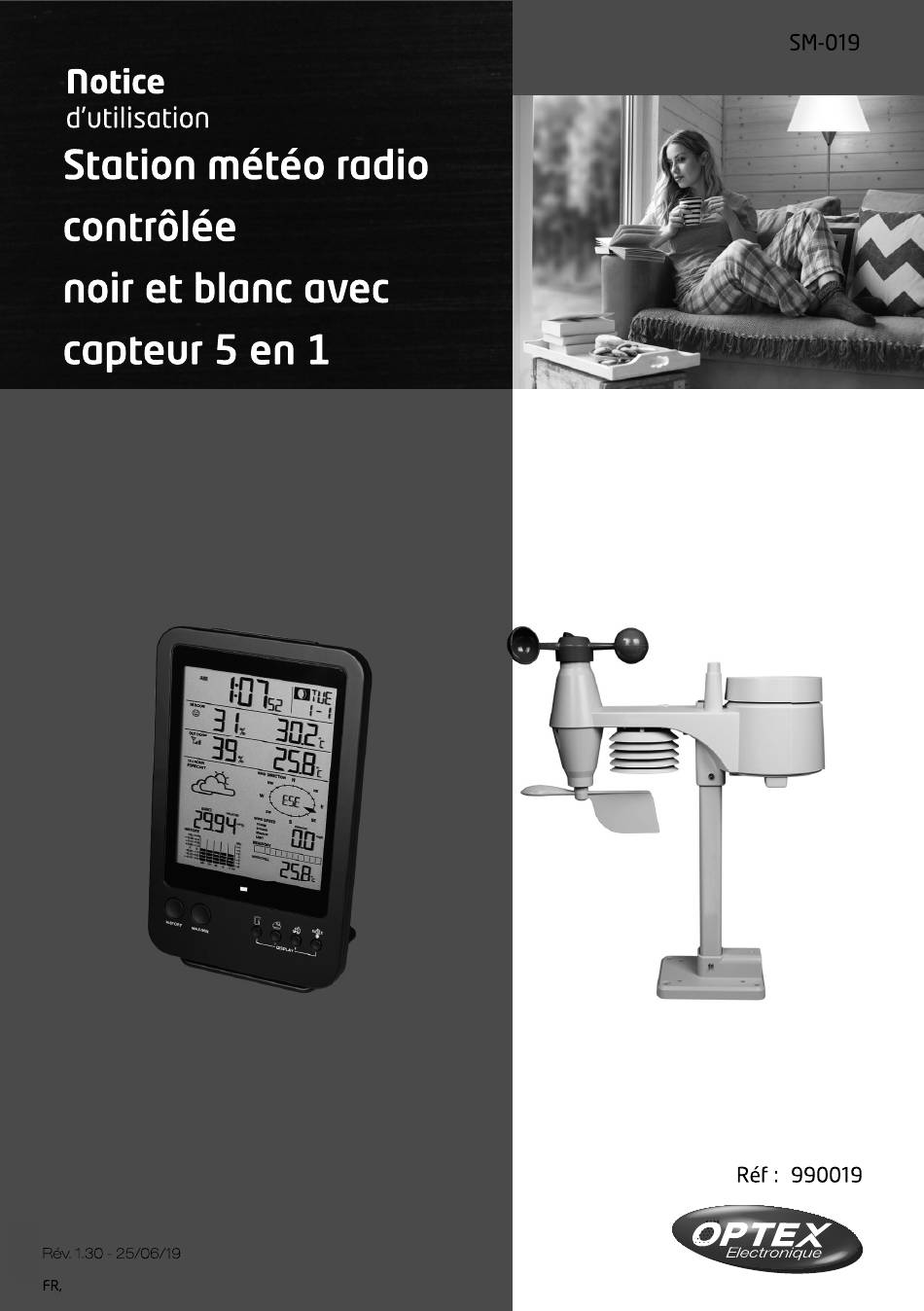

- Page 1 SM-019 notice d'utilisotion Station météo radio contrölée noir et blanc avec copteur 5 en 1 Réf: 990019 Rév. 1.30 - 25/06/19 E/ectroniqug.—...
- Page 2 FR - Frangais Déclaration de conformité SOCIETE (fabricant, mandataire ou ersonne res onsable de la misesur le marché de l'é ui ement) Société NORMAND OPTEX 117 Bld Eugéne Thomas 62110 Hénin-Beaumont France Tél: 3 91 83 0070 Fax: 83 00 99...
- Page 3 Table des matiöres Précipitations FR - Francais "lection moded'affichage Conformité CE Sélection de l'unité de mesure Préface Vitesse et direction du vent Important Visualisation de la direction Garantie Sélection moded'affichage Composition de votre ensemble Sélection de l'unité de mesure Fonctionnalités Echelle de Beaufort Description de l'ensemble Température ressentie/lndice de chaleur point de rosée...
- Page 4 Encas de dysfonctionnement,notre SAVvous indiquera la procédure suivre Lematérielneuf estgaranti (piöces et main d'oeuvre) par OPTEX, d ans les conditions et selon les moda- litésci-aprés,contre tous les défauts de fabrication pendant unedurée de 12 mois compter de la date d'achat du matériel,la preuved'achat faisant foi...
- Page 5 onct•onna Cet ensemblesansfil 5 en 1 est équipé d'un capteur extérieurpermettantde mesurerles précipitations, la vitesseet direction du vent, les températuresainsi que les taux d'humidité. Ce capteur a étécomplöte- mentassembléet calibré pour une installation plus facile. II envoi les données par un faible signal radio fréquence la station iusqu'å...
- Page 6 escru 'ensem La station météo La face dessus/avant/arriére 7.1.] Voustrouverez ci-dessous le descriptif des différentestouches et affichage de votre station météo. . Bouton snooze(Report a larme)/éclairage Boutonhistorique des données (24H) Boutondonnées minimum/maximum Bouton précipitations Boutonpression barométrique Bouton vitesse du vent Boutonindex (Températureressentie, indice de chaleur, point de rosée) Boutonhorloge...
- Page 7 Le pluviométre Collecteur eau de pluie Balancier Capteur de pluie Trous évacuation Lecapteur de température et humidité Protection contre les radiations Emplacementcapteur (Températureet humidité) Lecapteur vent Ailette pour la vitessedu vent Direction du vent L'afficheur 7.6. I Date, heure et phase de la lune Donnéesmini/maxi ou précédente Indicateur de batterie faible pour la station Indication...
- Page 8 Températureet humiditéexérieure 7.6.3 Indicateur de puissancedu signal Indicateur affichage mode données extérieures Humidi€ extérieure OUT DOOR Alerte et alarme donnée maxi/ mini Température extérieure Indicateur de batterie faible du capteur 7.6.4 Plévision météo + 12Heures 12+HOUR Indicateur affichage prévision + 12heures FORECAST lcönesdes prévisionsmétéo 7.6.5...
- Page 9 Températureressentie/lndice de chaleur/point de rosée 7.6.8 Indicateur d'affichage d'une des valeurs : WIND CHILL: Valeur affichée pour le mode sélectionné 26 Hc HEAT INDEX INDOOR DMPOINT nsta anon u ca teur Alimentation Votre ensembleestéquipé d'un capteur extérieurepermettantde mesurerles informationssuivantes: Vitesseet direction du vent, précipitations,températureset humidiés. Toutd'abord, il voUsfaudra l'alimenter, suivez pour cela la procédure ci-dessous Munissez-vous d'un tourneviscruciforme (Non fourni) puis dévis-...
- Page 10 Etape 5 : II est recommandéd'installer ce capteur dans un endroit dégagé sansobstruction coté ou autour de celui-ci de fagon obtenir les mesuresles plus précisespour le vent ainsi que pour les précipitations. Aiouter 2 morceaux de roban adhésifs avant de fixer la Platinesur le mat..
- Page 11 nsta anon a station mete Alimentation et installation Cette station météopeut étre installéede 2 fagons : Poséesur un meuble au moyen du pied de support ou accrochée au mur. Insertion des piles Faitescoulissezle couvercledu compartiment piles vers le bas. Insérez3 piles 1,5V de type AA (LR06non fournies)en faisant attention de bien respecterles polarités.
- Page 12 Appuyez surle bouton «RESET» repéé situésoUsle capteur repéré Enappuyant sur le bouton «RESET», l e capteur génöreraun nouveaucode de connexion entre les 2 éléments. Fonction radio contr61ée/ Horloge atomique Lorsquela station regoitle signal RC (Radio contrölé), un symbole de synchronisation'S ' s'affichera sur l'écran et synchroniseraChaqueiour.
- Page 13 Lorsquel'alarme sedéclenche, il est possible de la repousserde 5 minutesen appuyant surle bouton «REPORTALARME/ECLAIRAGE» repéré«1 Pourreporter l'alarme au lendemain, appuyez surle bouton «ALARME» repéré«9» pendant son déclenchement. L'icöne alarme restera affiché d cöté de l'heure. 9.5.4 Réglerl'heure de l'alarme Appuyez et laissezappuyer le bouton «ALARME» pendant 2 secondespour entrer en mode réglage.
- Page 14 11.1 Sélection du mode d'affichage Appuyez et laissezappuyer le bouton «BAROMETRE» repéré«5» pendant 2 secondes. Utilisez ensuiteles fléches«Haut/bas» repérées«11 et 12» pour changer parmi les valeurs ci-des- SOUS RELATIV : Indique la pressionatmosphériquerelative par rapport au niveau de la mer. ABSOLUTE: Indique la pressionatmosphériqueabsolue de votre position.
- Page 15 Remarque Lamesoredes précipitationssera mised iour toutes les 6 minutes. 12.2 Sélection de l'unité de mesure Appuyez et laissezappuyer le bouton «PRECIPITATIONS» repéré«4» pour entrer en mode réglage. Utilisez ensuiteles fléches«Haut/bas» repérées«11 et 12» pour choisir l'unité de mesurede votre Choix entre «inch (Pouces) ou mm(Millimétre)». Appuyez sur le bouton «PRECIPITATIONS»...
- Page 16 4. Ec e Beau Cette échelle de Beaufort est uneéchelle internationale pour la mesorede la vitessedu vent qui s'étend de O (Calme) 12 (Ouragan). itesse itesse ffets terre État de la mer (d 10 m de hauteur, en terrain plat et orce ermes næuds...
- Page 17 Conditionsexception- nelles: Tresgrosses lames longue créte n panache. L'écume produite s'agglomére n larges bancset est Dégatsimportantsaux batiments. 89 d soufflée dans le lit du LestoitsSontsusceptibles de stenvoler. empéte ent en épaisses trainées Certains arbres sont déracinés. blanches. Dans son nsemble, la surface des aux semble blanche.
- Page 18 15.2 Visualisation de l'indice de chaleur Appuyez successivement sur le bouton «INDEX» repéré «7» iusqu'å ce que la mention «HEAT INDEX» s'affiche. Gamme indice de chaleur Ex lication Précaution 270Cd 320C Prudence Possibilité d'épuisement par la chaleur (800F 900F) Possibilité de déshydratation par la Extrémeprudence (910 F d 1050F) chaleur...
- Page 19 maxi —>Températureextérieureressentiemini —>Indice de chaleur extérieuremaxi —>Indice de chaleur Point de rosée intérieur maxi Point de rosée intérieur mini —> Pression maxi extérieure mini Pressionmini —>Vitessemoyennedu vent maxi > Rafalede vent maxi > Précipitationsmaxi. Appuyez et laissezappuyer le bouton repéré«3» pendant 2 secondespour suppri- mer toutes les données minimum et maximum...
- Page 20 Note Lastation quittera automatiquementce mode dans les 5 secondessi aucun bouton n'est appuyé. Lorsqueles alertes sontactives, et que l'un des critöresd'alerte estatteint, l'alarme du critöre se mettra clignoter et la station émettra un bip pendant 2 minutes. Pourarréter le bip émit par la station,vous pouvez appuyer surles boutonssuivant«REPORT ALARME/ECLAIRAGE»...
- Page 21 station sansavoir besoin de tout supprimer(Heure...)oude refaire la connexion avec le capteur. Appuyez et laissezappuyer le bouton «HISTORIQUE» repéré«2» pendant 10 secondes.Cela suppri- mera toutesles donnéesenregistréesprécédemment. verse Lecapteur extérieur5 en 1 est calibré pour étre orientévers le Nord par défaut. Cependant, dans cer- Pleine lune Nouvelle lune...
- Page 22 Maintenanc 24.1 Nettoyage du collecteur des précipitations Cette procédure permet de nettoyage la partie pluviometrede votre capteur extérieur. Tournez le couvercle du collecteur de 300 dans le sensinversedes aiguilles d'une montre. Retirez-le ensuite doucement. Nettoyez et retirez les débris ou insectessty trouvant.
- Page 23 BAROMETRE INTERIEUR Unitéde mesure: hPa,inHg et mmHg Largeurde mesore: (540 1100 hPa)/ (405 825 mmHg) / (15.95 32.48 inHg) Largeurde réglage : 930hPa ¯ 1050 hPa Résolution: lhPa, 0,01inHg, O,1mmHg Précision : (540 - 699hPa hPa @0N500C) / (700 llOOhPa ± 4hPa @ (405 524 mmHg ±...
- Page 24 OPTEX SEMAC ALMET •survogDa NORDYNE TEMPERATURE EXTERIEURE Unité de mesure : oc ou OF Largeurd'affichage :-40 oc +800 C (-400F +176 OF) Largeurde mesore: -400 C +600 C (-40 OF 1400F) Résolution : 0.1 oc OU 0.1 OF Précision : +7-0 50 C ou IOF Modes d'affichage : Valeur actuelle/maximum/minimum et historique des données surles derniéres...
