8)  LES  SWITCHS  EXTERNES
Les  Switchs  Externes  fournissent  un  contrôle  accru  de  votre  Axe-­‐Fx  ou  de  votre  appareil  MIDI  connecté.  Chaque  Switch  peut-­‐
être  réglé  -­‐  globalement  ou  avec  des  réglages  personnalisés  pour  n'importe  quel  Préset  -­‐  pour  envoyer  des  valeurs  OFF  /  ON
personnalisées  (0  et  127  respec:vement  par  défaut)  pour  un  numéro  de  Changement  de  Contrôle  MIDI  donné.
Chaque  jack  de  Switch  Externe  du  MFC-­‐101  peut  accepter  deux  Switchs  via  un  câble  1xTRS  /  2xTS  (1x  stéréo  –  2x  mono)  ou
de  type  «  Insert  ».  Un  câble  TRS  (stéréo)  branché  en  «  Jack1+2  »  aura  le  Switch  1  avec  la  MASSE  et  le  POINT  CHAUD,  et  le
Switch   2   avec   la   MASSE   et   l'ANNEAU.   Un   câble   TRS   (stéréo)   branché   en   «   Jack3+4   »   aura   le   Switch   3   avec   la   MASSE   et   le
POINT  CHAUD,  et  le  Switch  4  avec  la  MASSE  et  l'ANNEAU.  Il  est  aussi  possible  de  brancher  un  simple  Switch  sur  n'importe
quel  jack  en  u:lisant  un  câble  TS  (mono  -­‐  type  guitare),  mais  il  est  quand  même  recommandé  de  désac:ver  la  fonc:on  MIDI
du  second  Switch  inu:lisé  (2  ou  4  suivant  le  cas).

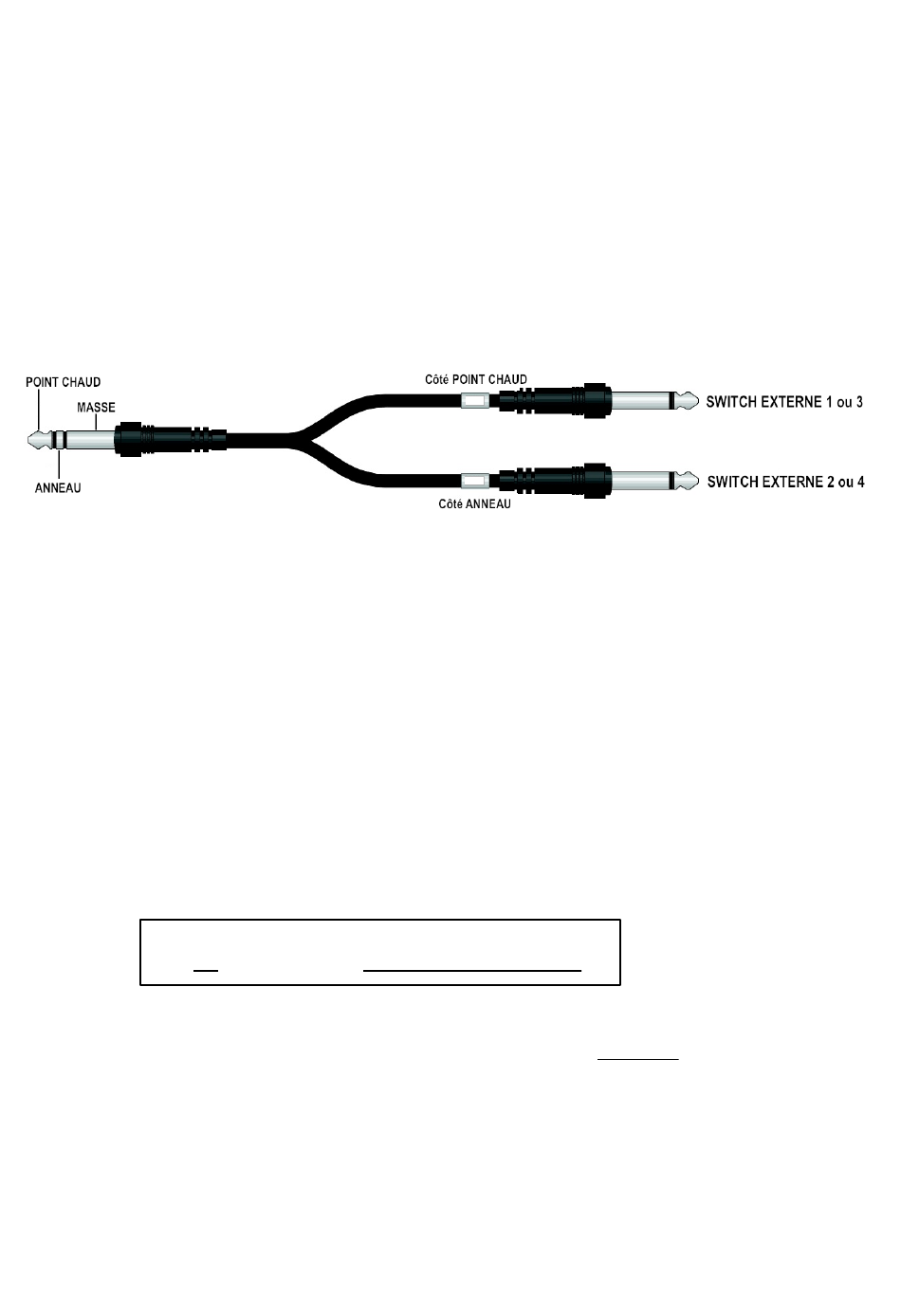

Schéma 8.1: Description des prises Jacks d'un Câble d'Insert pour les Switchs Externes
!
8.1      Types  de  Réglages  pour  les  Switchs  Externes
Les  Switchs  Externes  sont  classés  selon  leur  fonc:onnement  opératoire  selon  plusieurs  types  physiques  de  base:    les  Switchs
de  type  "TOGGLE"  («  Interrupteur  »)  et  les  Switchs  de  type  "MOMENTARY"  («  Momentané  »)  eux-­‐mêmes  subdivisés  2  types:
"MAKE"  et  "BREAK".  Tous  les  types  sont  supportés  par  le  MFC-­‐101,  mais  vous  devez  ajuster  les  réglages  du  MFC-­‐101  selon  le
type  de  chaque  Switch  branché:
1.
Appuyez  sur  le  Switch  EDIT  pour  entrer  dans  le  MODE  EDIT
2.
Appuyez  sur  SETUP  pour  entrer  dans  le  Menu  SETUP
3.
Appuyez  sur  PAGE  →  13x  jusqu'à  l'écran  External  Switch  Hardware  Type:
XS1 Type MOMENTARY
ˆ
4.
Appuyez  sur  INCR  ou  DECR  pour  sélec:onner  XS1,  XS2,  XS3  ou  XS4
5.
Appuyez  sur  PARAMETER  →  pour  bouger  le  curseur  jusqu'à  l'écran  Switch  Type
6.
Appuyez   sur   INCR   ou   DECR   pour   sélec:onner   le   type   MOMENTARY   ou   TOGGLE   selon   le   type   de   Switch
Externe  que  vous  avez  branché.
7.
Appuyez  sur  ←  PARAMETER  pour  retourner  à  la  première  posi:on  du  curseur  et  répétez  l'opéra:on  à  par:r
de   l'étape   4   pour   chaque   Switch   addi:onnel   connecté   OU   appuyez   sur   EXIT   pour   quiker   et   retourner   au
MODE  PERFORMANCE.
Doc  v3.0
MFC-­‐101  -­‐  Mode  d'emploi

F 3 4
