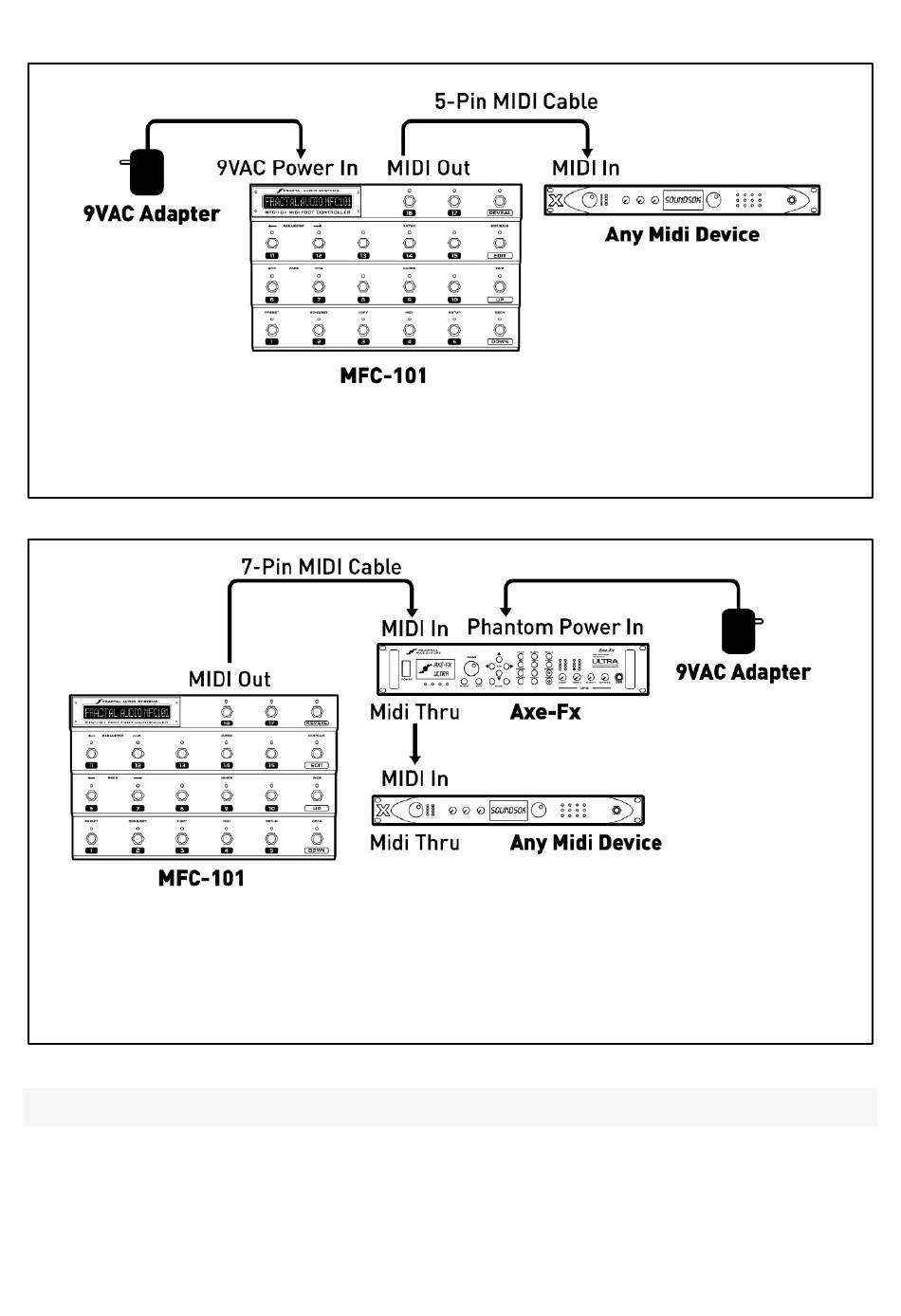

Schéma 2.6: brancher le MFC-‐101 à un autre appareil MIDI (Mode Axe-‐Fx OFF)
Le câble MIDI 5 broches fournit les données MIDI du MFC-‐101 vers l'appareil branché.
Schéma 2.5: brancher le MFC-101 à un Axe-Fx et à un ou des appareil(s) MIDI additionnel(s).
Un seul câble MIDI 7 broches fournit le MIDI bi-directionnel et l'alimentation fantôme.
Le MIDI THRU transmet les commandes supplémentaires du MFC-101 aux autres appareils.
Schéma 2.7: brancher le MFC-‐101 à un Axe-‐Fx et à un ou des autre(s) appareil(s) MIDI (Mode Axe-‐Fx OFF)
Un seul câble MIDI 7 broches fournit le MIDI bi-‐direc:onnel et l'alimenta:on fantôme.
La prise MIDI THRU transmet les données MIDI du MFC-‐101 à ou aux appareil(s) connecté(s).
☞ IMPORTANT : Toujours éteindre l'Axe-‐Fx II AVANT de brancher / débrancher le MFC-‐101.
!
Doc v3.0
!
!
!
!
!
!
!
!
!
!
!
!
!
!
!
!
!
!
!
MFC-‐101 -‐ Mode d'emploi
F 1 1
