2) BRANCHEMENTS
Avant d'effectuer vos branchements, veillez à bien baisser le volume de votre ampli et d'éteindre tous les appareils.
Le MFC-‐101 peut s'adapter un à certain nombre de scénarios possibles. Les possibilités les plus u:lisées sont décrites dans
les schémas ci-‐dessous. Un câble FASLINK™, Ethernet, EtherCON ou MIDI à 7 broches peut fournir une alimenta:on fantôme,
permekant ainsi une installa:on facile et moins de câbles au sol.
Le premier scénario ci-‐dessous montre l'u:lisa:on de l'Axe-‐Fx II avec le MFC-‐101 avec un câble Ethernet / EtherCON.
Commandes bi-‐direc:onnelles et alimenta:on à l'aide d'un câble CAT5/Ethernet/EtherCon.
Les données MIDI sont reçues au port MFC de l'Axe-‐Fx II seront retransmises au port Axe-‐Fx II MIDI OUT/THRU
UNIQUEMENT si vous avez ac:vé la fonc:on Axe-‐Fx II MIDI THRU (dans le menu I/O:MIDI de l'Axe-‐Fx II).
Des câbles Ethernet, EtherCon et autres de haute qualité sont disponibles ici : hkp://www.fractalaudio.com/cables
☞ IMPORTANT : Toujours éteindre l'Axe-‐Fx II AVANT de brancher / débrancher le MFC-‐101. Ne JAMAIS brancher l'adaptateur
secteur fourni sur le MFC-‐101 ou sur la prise d'alimenta)on fantôme de l'Axe-‐Fx II alors que le MFC-‐101 et l'Axe-‐Fx II sont
relié par un câble CAT5 / Ethernet / EtherCON. Vous risqueriez d'endommager les 2 appareils.
!
!
!
!
!
!
!
Doc v3.0

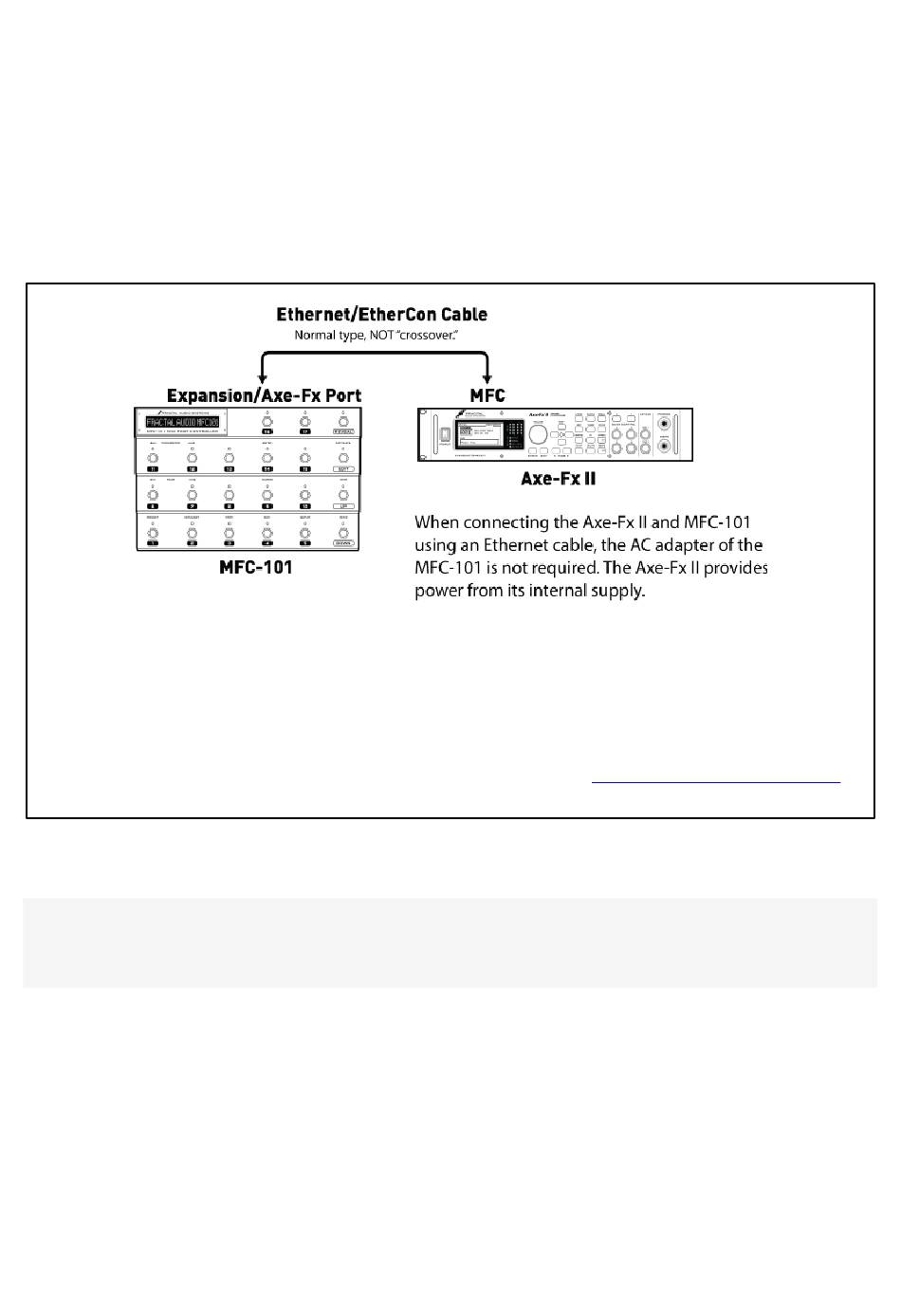

Schéma 2.1: brancher un MFC-‐101 sur un Axe-‐Fx II.
MFC-‐101 -‐ Mode d'emploi
!
!
!
!
!
!
!
F 8
