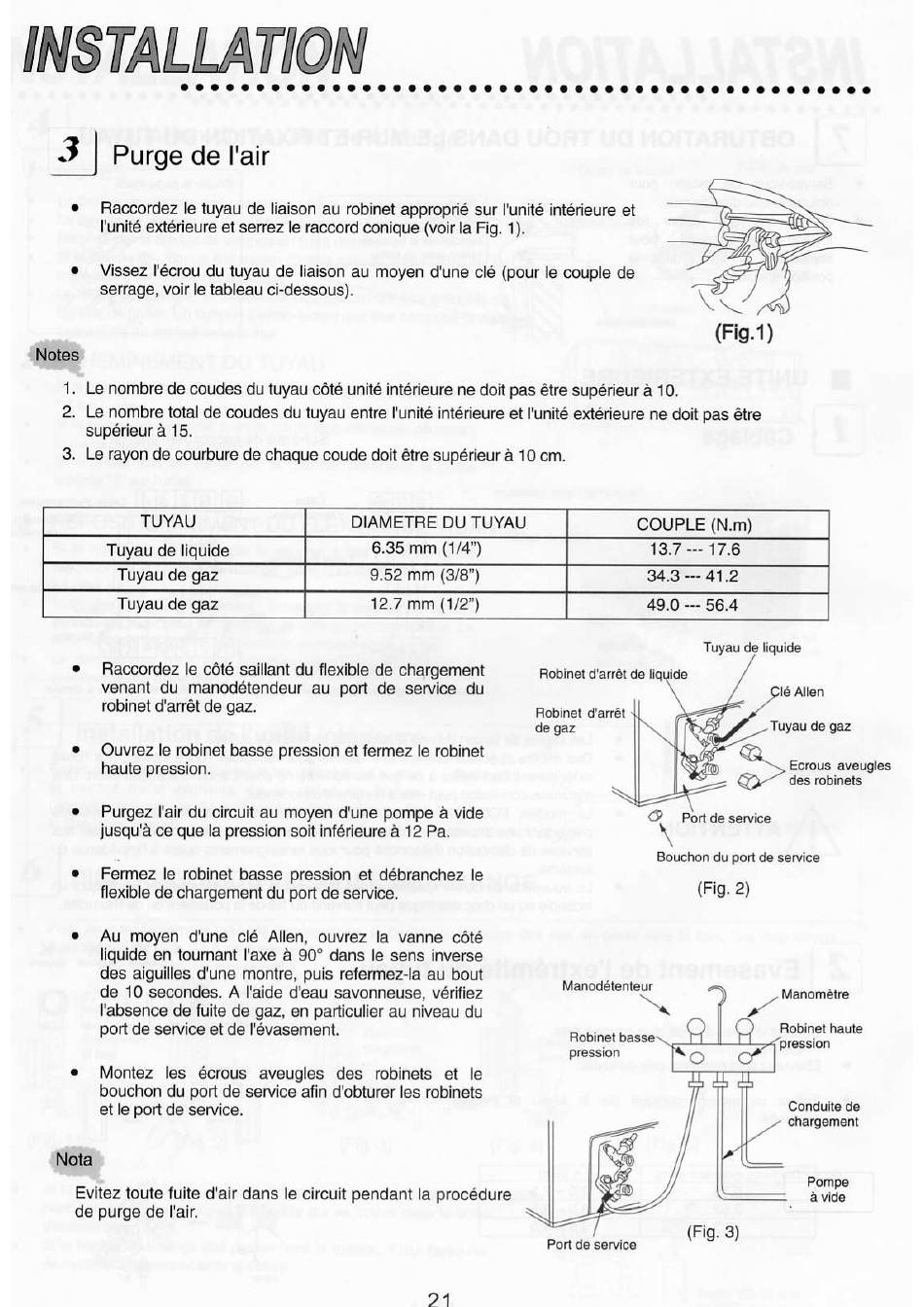

INSTALLATION
3
Purge de llair
Raccordez le tuyau de liaison au robinet approprié sur l'unité intérieure et
l'unité extérieureet serrez le raccordconique (voir la Fig. 1).
Vissez l'écrou du tuyau de liaison au moyen dune Clé(pour le couple de
•
serrage, voir le tableau ci-dessous).
Notes'
1. Le nombrede coudes du tuyau cöté unité intérieurene doit pas étre supérieurå 10.
2. Le nombretotalde coudesdu tuyauentrel'unitéintérieureet l'unitéextérieurene doitpas étre
supérieur å 15.
3. Le rayonde courbure de chaque coude doit étre supérieurä 10 cm.
TUYAU
Tuyau de liquide
Tuyau de gaz
Tuyau de gaz
Raccordez le cöté saillant du flexible de chargement
venant du manodétendeur au port de service du
robinet d'arrét de gaz.
Ouvrez le robinet basse pression et fermez le robinet
haute pression.
Purgez Vair du circuit au moyen d'une pompe
jusqu'ä ce que la pression soit inférieure å 12 Pa.
Fermez le robinet basse pression et débranchez le
flexible de chargement du port de service.
Au moyen d'une Clé Allen, ouvrez la vanne cöté
liquide en tournant l'axe å 900 dans le sens inverse
des aiguilles d'une montre, puis refermez-la au bout
de 10 secondes. A raide deau savonneuse, vérifiez
liabsence de fuite de gaz, en particulier au niveau du
port de service et de l'évasement.
Montez les écrous aveugles des robinets et le
bouchon du port de service afin d'obturer les robinets
et le port de service.
Nota
Evitez toute fuite dair dans le circuit pendant la procédure
de purge de I'air.
DIAMETRE
DU TUYAU
6.35 mm (1/4")
9.52 mm (3/8")
12.7 mm (1/2")
vide
COUPLE (N.m)
13.7
34.3 --- 41 2
49.0
56 4
Tuyau de liquide
Robinet d'arrét de liquide
Robinet
d'arrét
de gaz
O
Port de service
Bouchon du port de service
(Fig. 2)
Manodétenteur
Robinet
bass
pression
o
(Fig• 3)
Port de service
(Fig. 1)
17.6
Tuyau de gaz
Ecrous aveugles
des
robinets
Manométre
Robinet
haute
pression
Conduite
de
chargement
Pompe
vide
