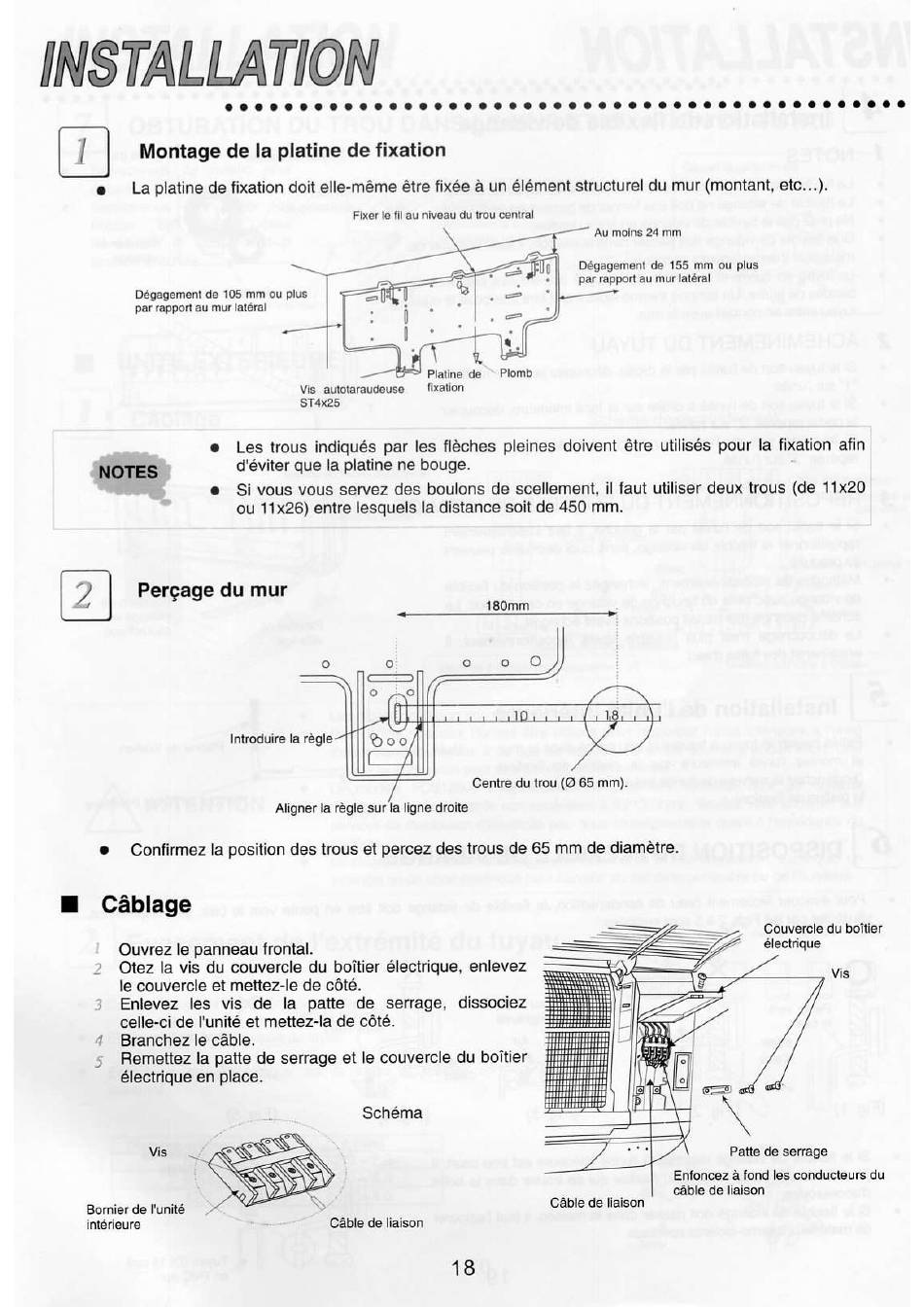

INSTALLATION
Montage de la platine de fixation
La Platinede fixationdoit elle-mémeétrefixée å un élémentstructureldu mur (montant,etc...).
Dégagement de 105 mm ou plus
par rapport au mur lateral
NOTES
Pergage du mur
•
Confirmez la position des trous et percez des trous de 65 mm de diamétre.
Cäblage
Ouvrez le panneau frontal.
1
Otez la vis du couvercle du boitier électrique, enlevez
2
le couvercle
et mettez-le
Enlevez les vis de la patte de serrage, dissociez
3
celle-ci
de l'unité
Branchez
le cäble.
4
Remettez la patte de serrage et le couvercle du boitier
5
électrique en place.
Vis
Bornier
de l'unité
intérieure
Fixer Ie fil au niveau du trou central
Vis
autotaraudeuse
ST4x25
Les trous indiqués par les fléches pleines doivent étre utilisés pour la fixation afin
d'éviter que la Platine ne bouge.
Si vous vous servez des boulons de scellement,
ou Ilx26) entre lesquels la distance soit de 450 mm.
o
o:
o
Introduire la régle
Boo
Aligner Ia régle sur la ligne droite
de cöté.
et mettez-la
de cöté.
Schéma
Cåble
de liaison
Au moins 24 mm
Dégagement de 155 mm ou plus
par rapport au mur Iatéral
Plomb
Platine
de
fixation
180mm
o
o
o
Centre du trou (0 65 mm).
Cåble
de liaison
18
il faut utiliser deux trous (de
Couvercle
électrique
Patte de serrage
Enfoncez
å fond Ies conducteurs
cäble
de liaison
du boitier
Vis
du
