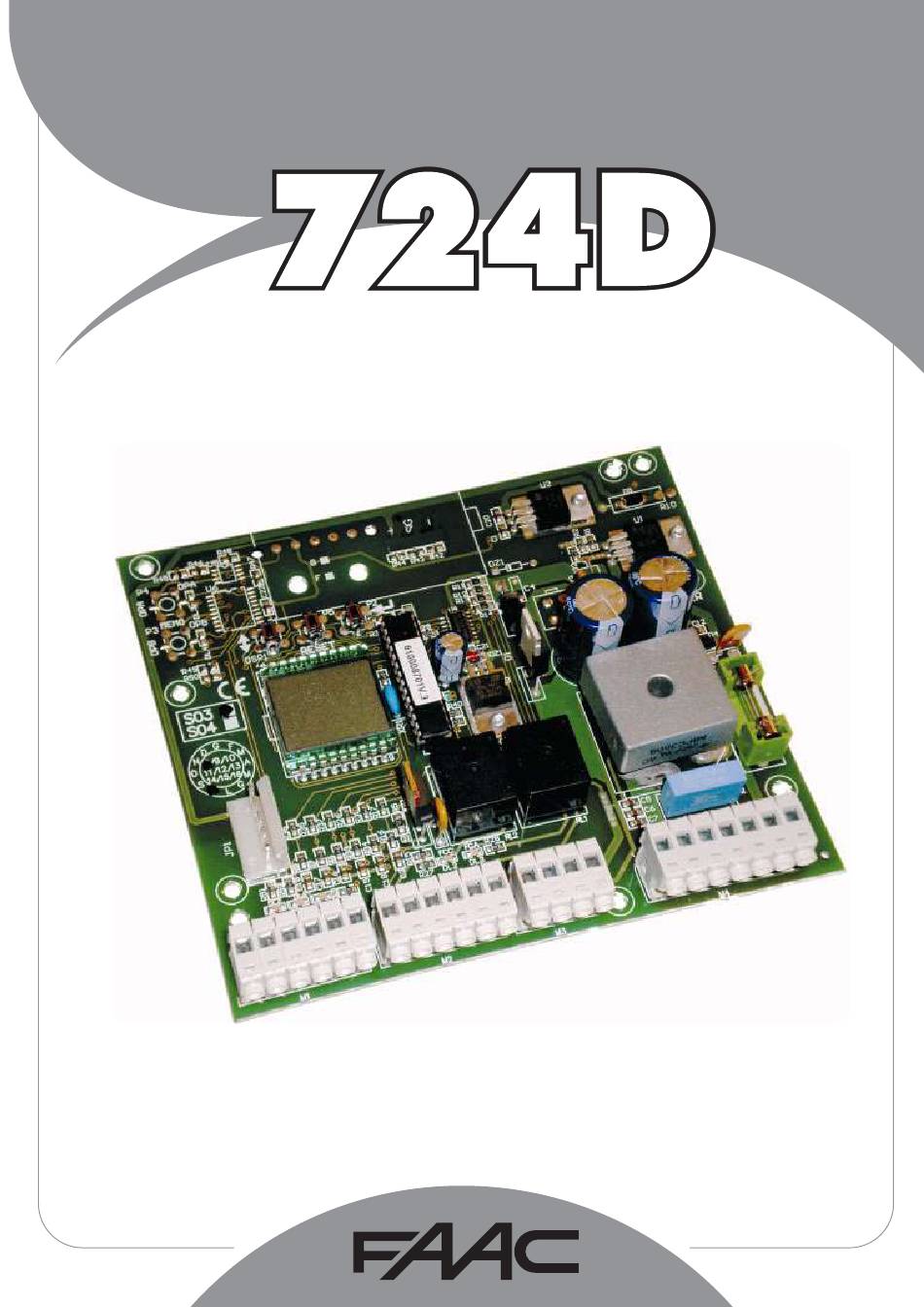

- Page 3 ARMOIREÉLECTRONIQUE 2 4Vcc POURPORTALSCOULISSANTS INSTRUCTIONS POUR L'UTILISATION - NORMES D'INSTALLATION 1. CARACTÉRISTIQUES GÉNÉRALES Cette centrale de commande d 24Vcc pour portails coulissants Offre de hautes performances et un grand choix de réglages, avec des ralentissements en ouverture et fermeture, la gestion d'un encodeur et la possibilité...
- Page 4 4. SCHEMA DE LA CARTE RESET COMPOSANTS Bornier alimentation Bornier sorties Borniers entrées - CN4 Embrocha e réce teur Boutons- oussoirs rammation RESET Bouton- oussoir reset Fusible rotection de l' alimentation Fusibles autoré énérateurs F2 - F3 - F4 Afficheur LED de résence du réseau...
- Page 5 .1.3. ACCESSOIRE Bornes "+24V - 24V". Connecter ces bornes Ies cåbles d'alimentation des accessoires. La charge maximum des accessoires ne doit pas dépasser 500mA. La sortie de ces bornes est en courant continu, respecter la polarité d'alimentation des accessoires. .1.4. TERR Borne Connecter...
- Page 6 BORNIER .4.1. OUVERTURETOTAL 13 7] Bornes "COM2 — OPEN A". Contact normalement ouvert. Connecter d ces bornes un générateur d'impulsions que conque (bouton poussoir, sélecteur d clé, etc.. qui, en fermant un contact, génére une impulsion d' ouverture ou de fermeture totale du portail Son fonctionnement est défini par le paramétre "D", voir paragraphe...
- Page 7 Aucun dispositif de sécurité connecté Une paire de photocellules en fermeture aeaa Autres sécurités en fermeture Une paire de photocellules en ouverture, une en Une paire de photocellules en fermeture et une paire fermeture et une en fermeture et en ouverture de photocellules en ouverture...
- Page 8 7. LEDS DE CONTROLE ALLUMÉE ÉTEINTE LEDS Alimentation au moyen d'un transformateur Alimentation au moyen batteries ou coupure toroidal courant Commande de stop pas activée Commande de stop activée Sécurité en fermeture pas engagée Sécurité en fermeture engagée Sécurité en ouverture pas engagée Sécurité...
- Page 9 AFFICHEUR DESCRIPTION Réglage de la sensibilité de l'embrayage électronique et de la force du moteur. Force moteur minimum, plus sensible d 'obstacle Force moteur moyenne-faible, sensibilité moyenne-haute d l'obstacle Force moyenne_faible obstacle Force moteur élevée, faible sensibilité d l'obstacle RI—I Refermeture Automatique: cette...
- Page 10 10. PROGRAMMATION Durant la procédure de programmation, la centrale mémorise les butées mécaniques en ouverture, en fermeture ainsi que e temps de pause éventuel avant Ia refermeture I. Déverrouiller Ie motoréducteur et positionner e portail environ d Ia moitié de 'ouverture. Bloquer de nouveau motoréducteur 2.
- Page 11 NGA'S 13. LOGIQUES DE FONCTIONNEMENT Logique "A" Automatique ulsions État portail Sécurités ouverture en A Exécute l'ouverture partielle Ouvre e portail Aucun effet Inhibe les commandes Fermé refer me du vantail en refermant (OPEN inhibé) d'OPEN rés Ie tem ause ause Ferme immédiatement...
- Page 12 Logique "E" Semi-automatique ulsions État portail en A Sécurités ouverture Exécute ouverture Aucun effet Inhibe les commandes Fermé Ouvre le portail OPEN inhibé d'OPEN Mé Aucun effet Ouvert Ferme e portail Ferme Aucun effet (OPEN inhibé) n verse En fermeture Aucun effet B oque...
- Page 13 14. FIXATION DE LA CARTE Le boitier pour I'extérieur est disposé pour Ie logement de Ia centrale, du transformateur toroidal et des batteries tampon éventuelles (en optionl) Pour la fixation du transformateur toroidal et du support de la carte, consulter les instructions spécifiques.
