BTL7-S5 _ _ D-M _ _ _ _ -T _ 2/3-S32/KA _ _ /FA _ _
Sensore di posizionamento lineare magnetostrittivo – versione a barra
4

Montaggio e collegamento

4.1

Varianti di montaggio

Materiale non magnetizzabile
Materiale non magnetizzabile
Datore di posizione
min. Ø D2 = diametro minimo del foro (vedere Tab. 4-1)
1)

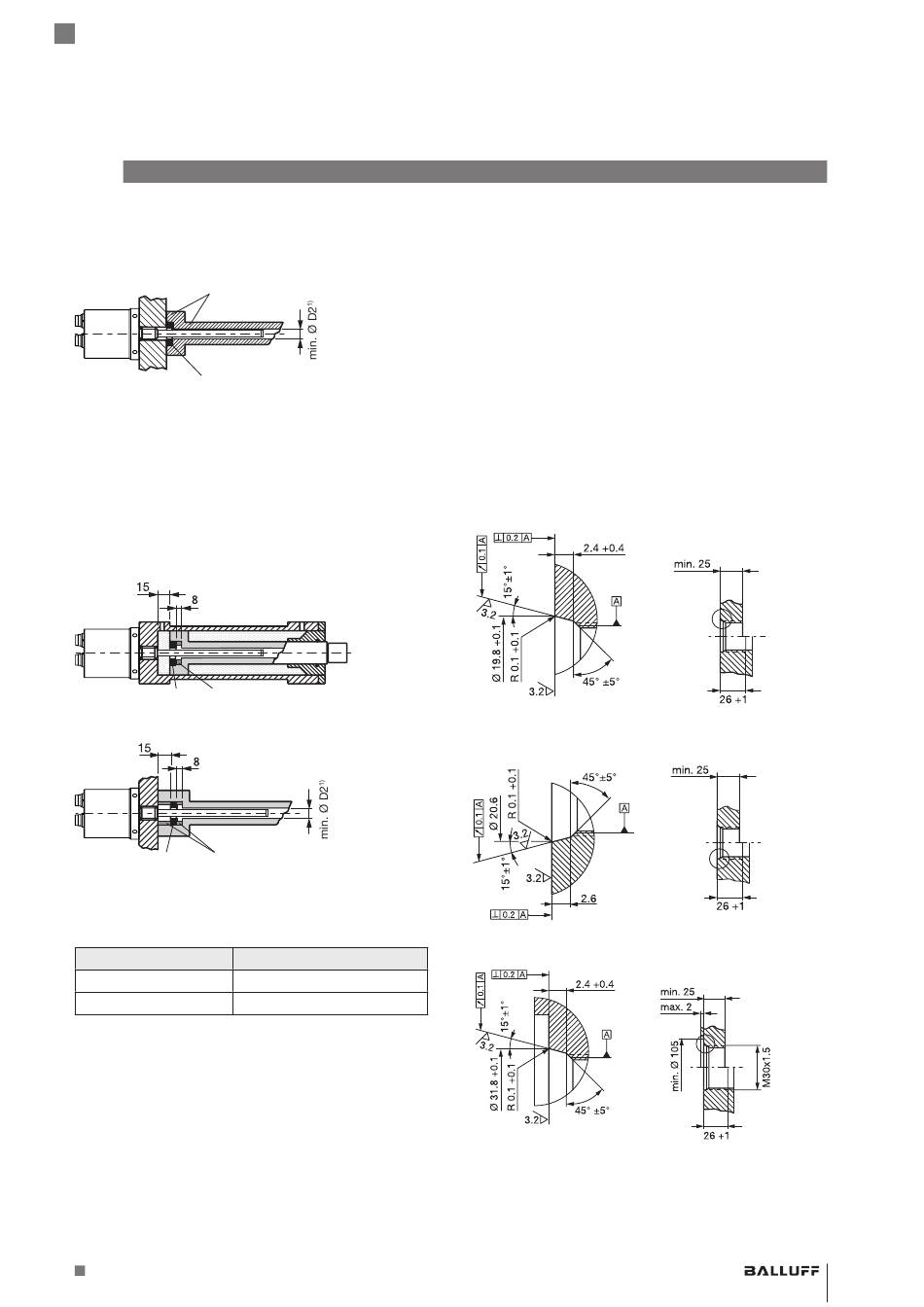

Fig. 4-1:
Variante di installazione con materiale non magnetizzabile
Materiale magnetizzabile
Qualora venga impiegato materiale magnetizzabile è
necessario proteggere il BTL dai disturbi magnetici con
misure adeguate (ad es. anello distanziatore in materiale
non magnetizzabile, distanza adeguata fra i forti campi
magnetici esterni).
Datore di posizione
Anello distanziatore in materiale non
magnetizzabile
Datore di posizione
Anello distanziatore in materiale non
magnetizzabile
min. Ø D2 = diametro minimo del foro (vedere Tab. 4-1)
1)
Fig. 4-2:
Varianti di montaggio in materiale magnetizzabile
Diametro barra
10,2 mm
21 mm
Tab. 4-1:
Diametro del foro nel montaggio in un cilindro idraulico
www.balluff.com
Diametro del foro D2
almeno 13 mm
almeno 27 mm
4.2

Preparazione del montaggio

Variante di montaggio: per l'installazione del BTL e del
datore di posizione si consiglia l'impiego di materiale non
magnetizzabile.
Montaggio orizzontale: per un montaggio orizzontale
con lunghezze nominali > 500 mm, la barra va sostenuta
ed eventualmente avvitata all'estremità.
Cilindro idraulico: per il montaggio in un cilindro idraulico
deve essere garantito il valore minimo per il diametro del
foro del pistone di alloggiamento (vedere Tab. 4-1).
Foro di avvitamento: il BTL è dotato di una filettatura
M18×1.5 (secondo ISO), M30×1.5 (secondo ISO) o
3/4"-16UNF (secondo SAE) per il fissaggio. A seconda
della versione, prima del montaggio deve essere preparato
il rispettivo foro di avvitamento.
Fig. 4-3:
Foro di avvitamento M18×1.5 secondo ISO 6149 O-ring
15.4×2.1
Fig. 4-4:
Foro di avvitamento 3/4"-16UNF secondo SAE J475 O-ring
15.3×2.4
Fig. 4-5:
Foro di avvitamento M30×1.5 secondo ISO 6149
O-Ring 27×2.5
Datore di posizione: per il BTL sono disponibili vari tipi di
datori di posizione (vedere Accessori a pagina 21).
italiano
9
