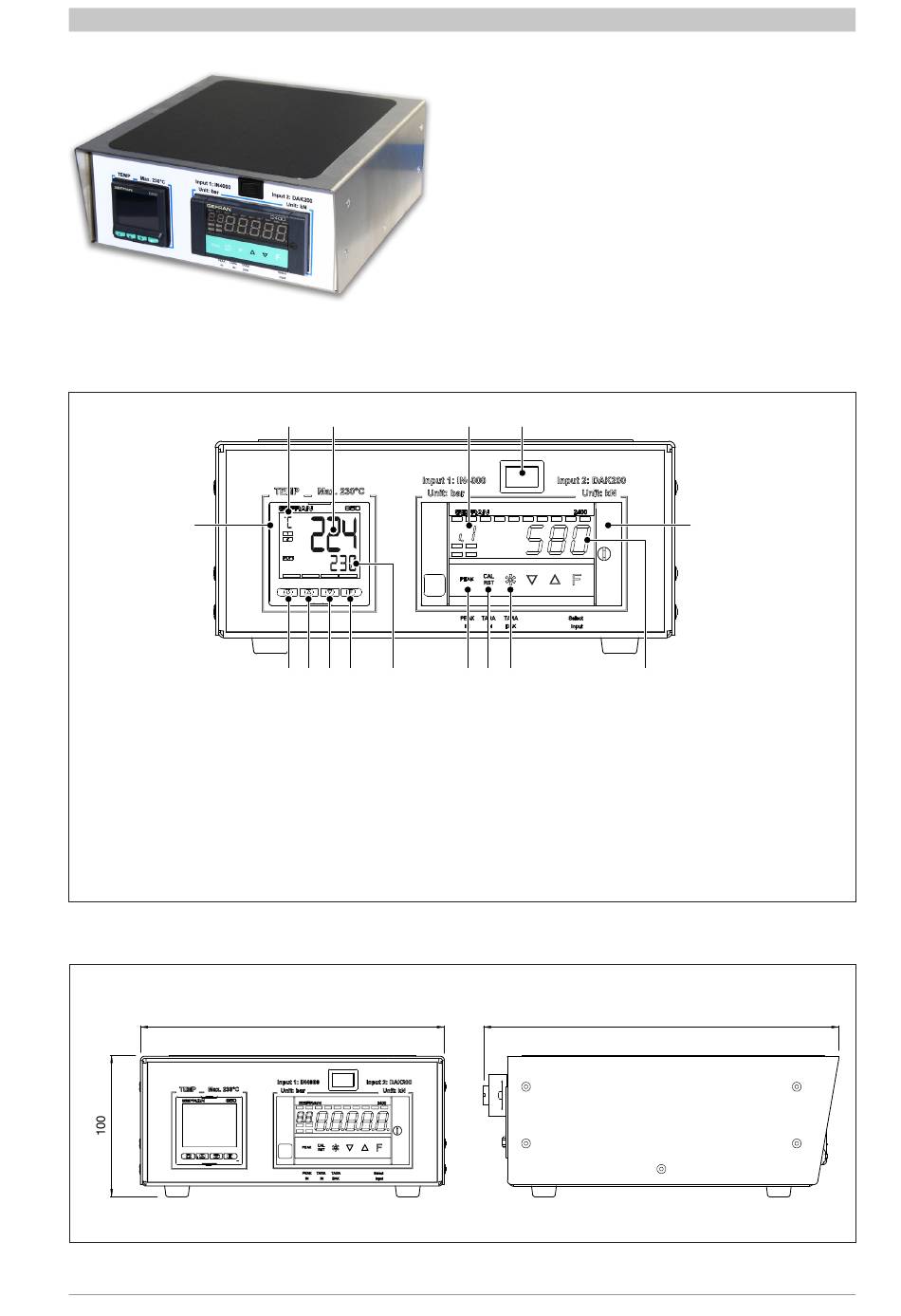

1.5.
Indicateur
1.5.1.
Interface
Régulateur de
température du
ruban chauffant
1.
Unité de mesure de la température
2.
Température mesurée du ruban chauffant
3.
Température configurée du ruban chauffant
4.
Éteindre le chauffage
5.
Touche vers le bas : diminue la valeur de la
température configurée
6.
Touche vers le haut : augmente la valeur de la
température configurée
1.5.2.
Dimensions
Mesures en mm
1
2
7 6 5 4
3
220
Sous réserve de modifications
Caractéristiques principales
• Réglage de la température du ruban chauffant.
• Mesure de la pression de la buse d'injection.
• Mesure de la force de contact de la buse.
• Alimentation par IN Sensor, ruban chauffant, capteur
DAK.
• Sortie RS232 pour communication série entre l'indica-
teur et un PC.
9
8
13 12 11
7.
Pas utilisé
8.
Sélecteur mesure de pression / force de contact
9.
Indication de la mesure visualisée
10. Mesure détectée de pression / force de contact
11. Réinitialisation de la sortie du capteur DAK
12. Réinitialisation de la sortie de l'IN Sensor et du pic
de valeur
13. Activation du pic maximal IN
Mesure de pres-
sion et force de
contact
10
257
9
