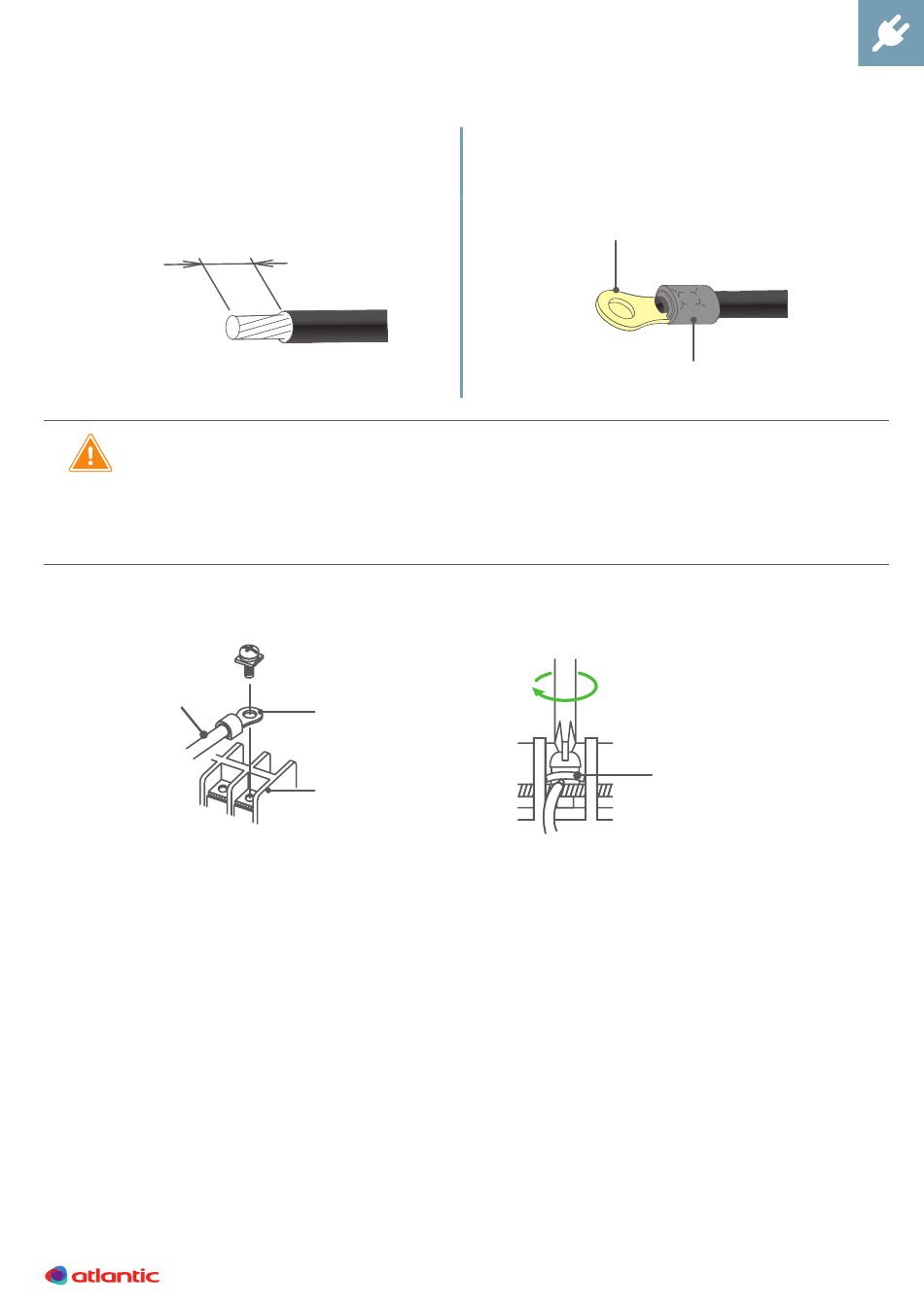

10.3. Préparation des câbles
1.
Dénuder l'extrémité des câbles sur environ
10 mm.
Dénuder 10 mm
•
Ne pas serrer trop fermement la cosse sur le bornier afin de ne pas endommager ou
casser la vis.
•
L'utilisation de fils souples sans cosses rondes serties est formellement déconseillée.
•
Respecter les couples de serrage indiqué dans le tableau ci-après.
Cosse ronde sertie
•
Ne pas fixer deux câbles avec une vis sur la même borne.
Vis avec rondelle spéciale
Câble
Manchon
•
Déposer la face avant et connecter les câbles correctement.
•
Utiliser une cosse à anneau pour raccorder les câbles électriques au bornier d'alimentation.
•
Le câble de Terre doit être plus long que les autres câbles.
•
Une fois les câbles électriques raccordés, les fixer à l'aide de serre-câble.
•
Raccorder les câbles sans y appliquer de tension excessive.
•
Utiliser le type de câble indiqué et le brancher fermement.
2.
Cosse ronde
sertie
Bornier
Avec une pince à sertir, poser en bout de
fil une cosse ronde à sertir du diamètre
correspondant aux vis du bornier.
Cosse ronde sertie
Manchon
Cosse ronde
sertie
23
