1.

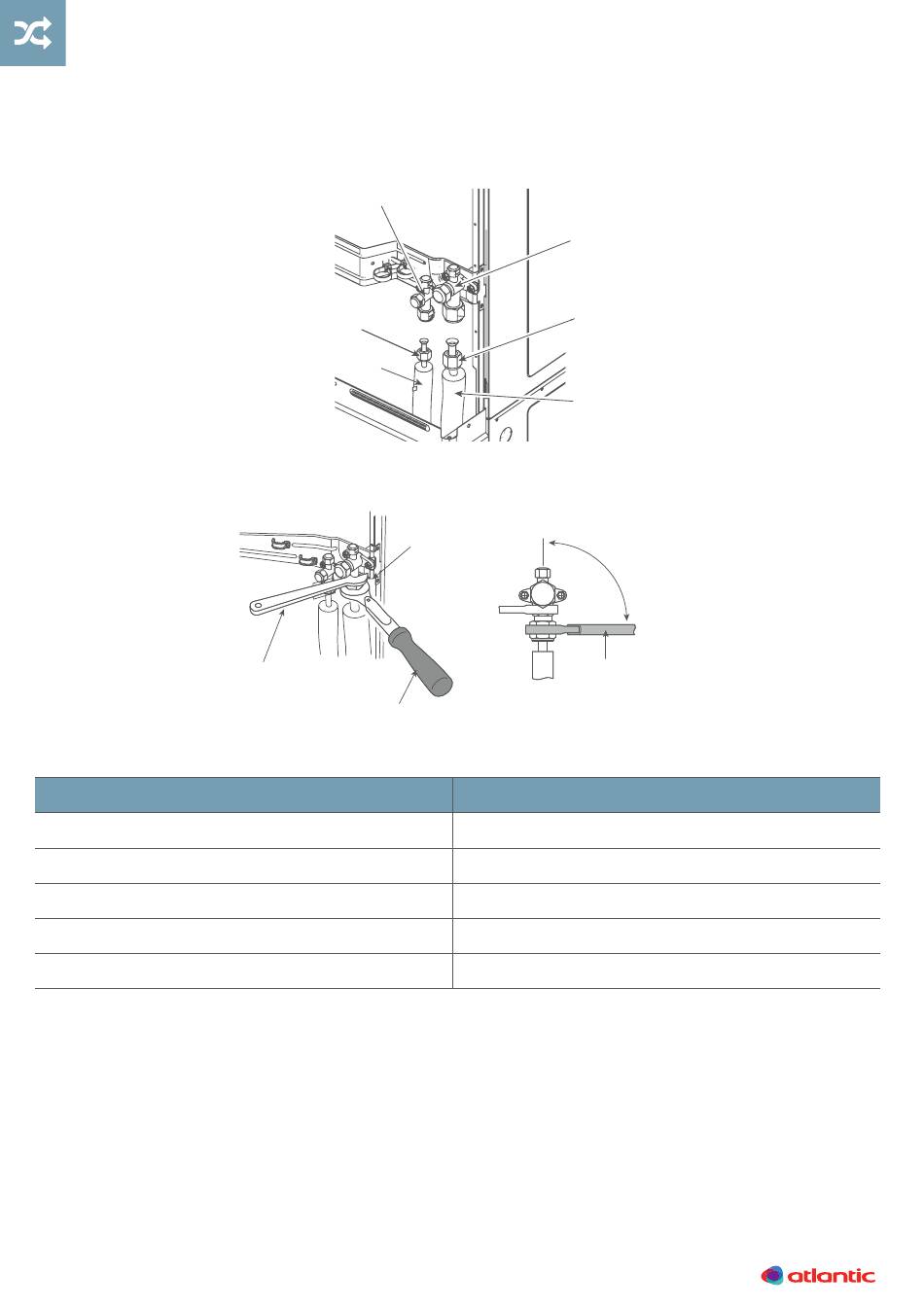

Retirer les bouchons des liaisons frigorifiques.
2.
Après avoir correctement positionné les raccords face à face, serrer les écrous à la main jusqu'au
contact et finir à la clé dynamométrique selon les couples indiqués ci-dessous.
Diamètres des liaisons frigorifiques
1/4" (6,35 mm)
3/8" (9,52 mm)
1/2" (12,70 mm)
5/8" (15,88 mm)
3/4" (19,05 mm)
18
Côté unité
Vanne 3 voies liquide
Ecrou flare
Liaison liquide
Clé fixe
Clé dynamométrique
Clé de retenue
90°
Clé dynamométrique
Ecrou flare
Clé dynamométrique
Vanne 3 voies gaz
Ecrou flare
Liaison gaz
90°
Couple de serrage
16 à 18 N.m
32 à 42 N.m
49 à 61 N.m
63 à 75 N.m
90 à 110 N.m
