Environnement
Extérieure
Intérieure

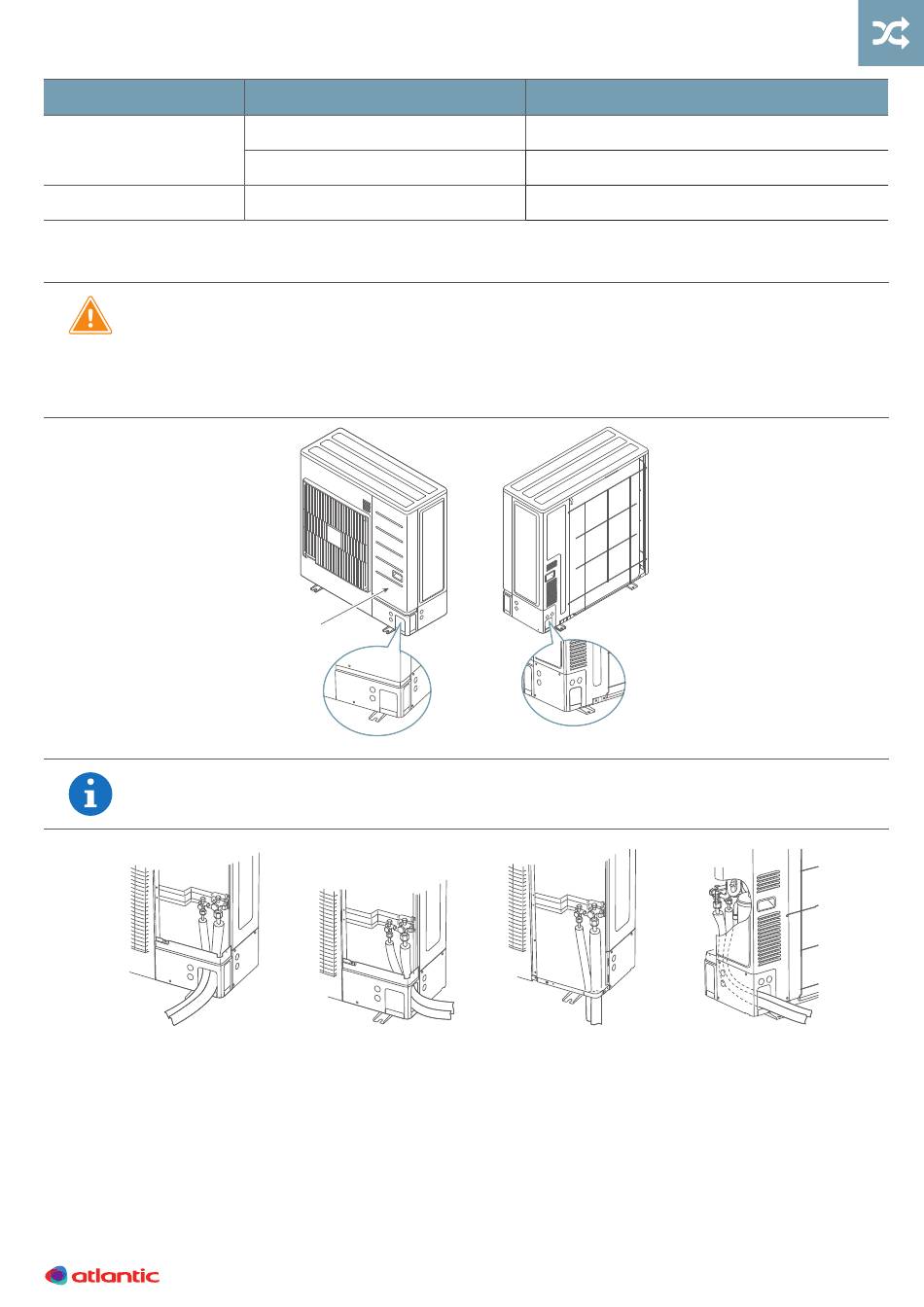

7.4. Passage des liaisons frigorifiques
•
Faire attention à ne pas déformer ou endommager la façade pendant l'ouverture
des sorties pour les liaisons.
Panneau de service
•
Après leur ouverture, ébavurer les bords des sorties pour éviter d'abîmer les liaisons.
De plus pour éviter la corrosion, il est recommandé d'appliquer une peinture anti-
rouille sur les bords des sorties.
Panneau de service
•
Les liaisons peuvent être connectés à partir de 4 directions, avant, latérale, arrière et
inférieur.
Connexion
à l'avant
•
Pour un raccordement des liaisons par le dessous, déposer le panneau de service et le capot des
liaisons de l'unité extérieure. Ouvrir le passage de sortie au coin inférieure.
•
Couper avec une scie à métaux les deux fentes indiquées pour une sortie par le dessous.
Connexion
à l'avant
Période de travail
1 mois ou plus
Moins d'1 mois
-
Fente
Fente
Fente
Fente
Connexion
latérale
Connexion
latérale
Méthode d'isolation
Collier de serrage
Liaisons pincée ou scotchée
Liaisons pincée ou scotchée
Raccordement
par le dessous
Raccordement
par le dessous
Connexion
par le bas
Connexion
Connexion à
par le bas
Connexion à
l'arrière
15
l'arrière
