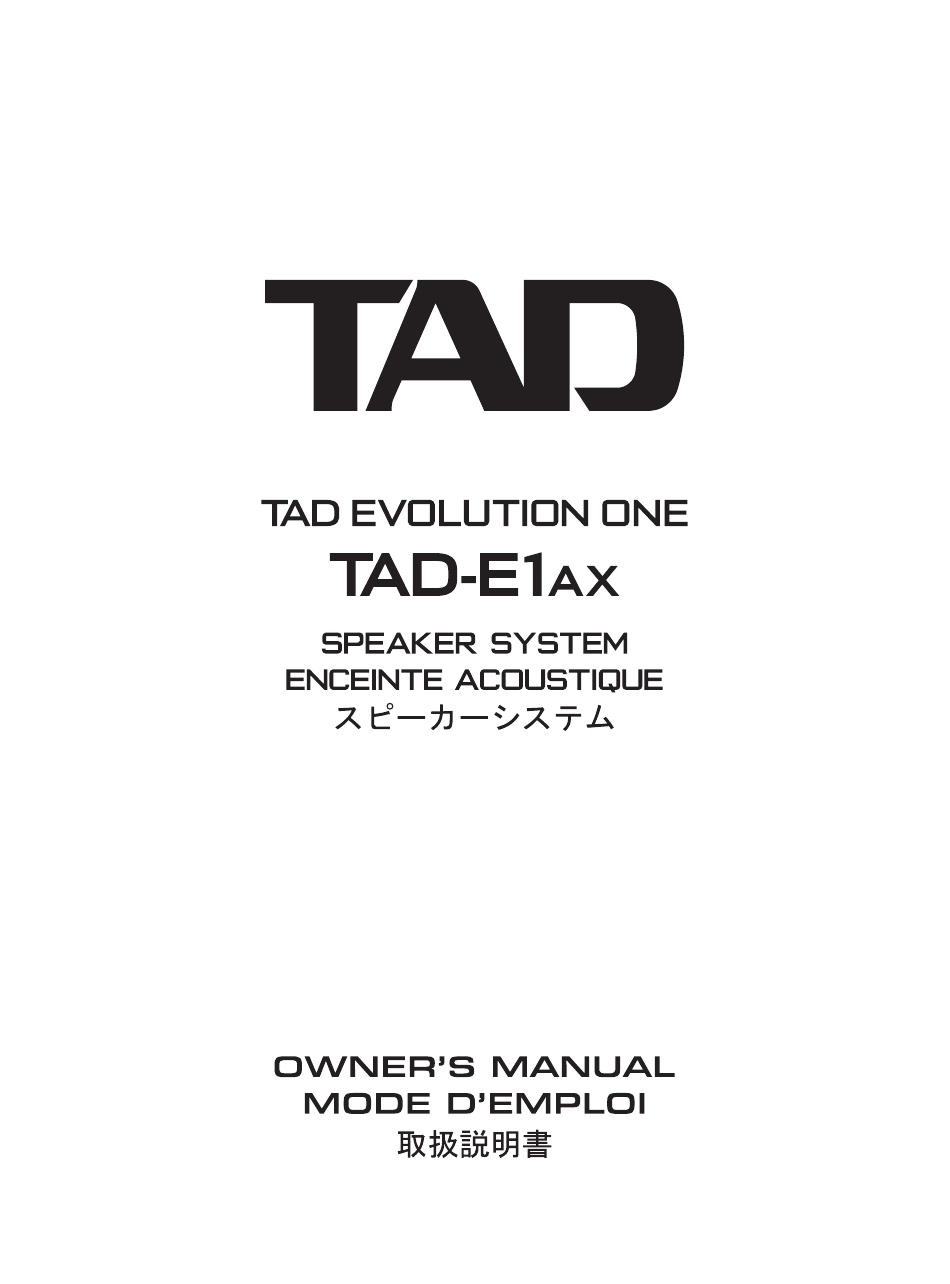

TAD EVOLUTION ONE Mode D'emploi

Masquer les pouces Voir aussi pour EVOLUTION ONE:
Table des Matières

Liens rapides

Télécharger ce manuel

Chapitres

Table des Matières
loading

Manuels Connexes pour TAD EVOLUTION ONE

Sommaire des Matières pour TAD EVOLUTION ONE

  • Page 2: Before You Start

    BEFORE YOU START Thank you for buying this TAD product. Please read through Caution: installation these operating instructions so you will know how to operate your ' Do not place the speaker on an unstable surface. It could model properly. After you have finished reading the instructions, present a hazard if it falls, as well as potentially damaging the put them away in a safe place for future reference.

  • Page 3: Table Des Matières

    CONNECTING THE SPEAKERS ......... 8 Parts Included .................3 Input terminal specifications ..........8 Single-Wire Connections ............8 INTRODUCTION ............... 4 Bi-Wire Connections ..............9 TAD Evolution One Features ..........4 OPTIMIZING THE SYSTEM ..........10 INSTALLATION AND CARE ..........5 Improving Bass Performance ..........10 Installation................5 Improving Imaging ...............10 Choosing Where To Place The Speakers ......7...

  • Page 4: Introduction

    TAD Evolution One Features by selecting and effectively arranging the optimal sound- TAD-E1AX is the speaker system by using the accumulated absorbing materials. acoustic technology in TAD’s past history and advanced 5.

  • Page 5: Installation And Care

    ' Using a spike in the speaker system may cause scratches on the floor while moving it, so remove the spike and overturn preventing spike before moving the speaker system. TAD-E1AX...
  • Page 6 Installing and removing the woofer grille A magnetically-attached woofer grille is included in the package. Magnets are embedded at six locations as shown in the figure below. How to install: Install the woofer grille so that the magnets are positioned as shown in the figure below. How to remove: Pull the grille toward you to remove it as shown in the figure below.

  • Page 7: Choosing Where To Place The Speakers

    The unit is crafted with a painted finish. Wipe the cabinet surface gently with the accessory cleaning cloth to remove dust and fingerprints. CAUTION ' When dusting the cabinet, do not use cleansers, abrasives or chemically impregnated cloths. ' Contact with alcohol, benzene, insecticides or other chemicals may cause peeling or discoloration of the finished surface. TAD-E1AX...

  • Page 8: Connecting The Speakers

    (+) speaker wire from the amplifier to either of the speaker’s red connector terminals, and the negative (−) speaker wire from the amplifier to either of the speaker’s black connector terminals. Amplifier (rear) Terminal Panel SPEAKERS OUTPUT (one channel shown) Shorting links Figure 2. Connecting a speaker in a single-wired system TAD Evolution One...

  • Page 9: Bi-Wire Connections

    Take care to connect both (+) wires to the (+) amplifier terminals and both (–) wires to the (–) amplifier terminals, as shown in Figure 3. CAUTION ' Remove the shorting links before connecting speaker cables in bi-wiring connections. Amplifier (rear) SPEAKERS OUTPUT (one channel shown) Terminal Panel TAD Evolution One Figure 3. Connecting a speaker in a bi-wired system TAD-E1AX...

  • Page 10: Optimizing The System

    OPTIMIZING THE SYSTEM Improving Bass Performance Final Optimization Select a music track with well-recorded bass, such as acoustic You may find that as you move the speakers to optimize one string bass. Listen for all the bass notes having roughly equal aspect of performance another worsens;...

  • Page 11: Specifications

    TAD Evolution One Model No. The specifications and construction details in this and related TAD-E1AX TAD publications are subject to change without notice. The TAD logo is a registered trademark of Technical Audio Devices, Inc. Design 3-way bass-reflex type floor model Drive units Bass driver ..........

  • Page 12: Establish A Safe Level

    The Safety of Your Ears is in Your Hands Get the most out of your equipment by playing it at a safe level – a level that lets the sound come through clearly without annoying blaring or distortion and, most importantly, without affecting your sensitive hearing.
  • Page 13 TAD-E1AX...

  • Page 14: Avant De Commencer

    AVANT DE COMMENCER Nous vous remercions d’avoir acheté ce produit TAD. Veuillez Précautions : Installation lire attentivement ce mode d’emploi de manière à pouvoir utiliser ' Ne placez pas l’enceinte sur une surface instable. En tombant, votre modèle correctement. Après avoir lu ces explications, elle pourrait entraîner des blessures et être endommagée.

  • Page 15: Pièces Fournies

    Spécifications de borne d’entrée ..........8 Connexions en mono-câblage ..........8 INTRODUCTION ............... 4 Connexions en bi-câblage ............9 Particularités de la TAD Evolution One ........4 OPTIMISATION DU SYSTÈME ........10 INSTALLATION ET SOINS ..........5 Amélioration des performances de graves ......10 Installation................5 Amélioration de l’imagerie ..........10...

  • Page 16: Introduction

    être supprimées en sélectionnant et en arrangeant efficacement les matériaux La TAD-E1AX est une enceinte réalisée en faisant appel à d’absorption acoustique optimaux. la technologie acoustique accumulée dans le passé et à la technologie audio la plus moderne afin de restituer des sons 5.

  • Page 17: Installation Et Soins

    ' Utiliser une pointe dans le système d’enceintes peut causer des rayures au sol en le déplaçant, par conséquent retirez la pointe et la pointe anti-renversement avant de déplacer le système d’enceintes. TAD-E1AX...

  • Page 18: Installation Des Pointes

    Installation et retrait de la grille du woofer Une grille de woofer aimantée est incluse dans l’emballage. Les aimants sont intégrés à six emplacements comme le montre la figure ci-dessous. Installation : Comme indiqué sur la figure ci-dessous, installez de façon à...

  • Page 19: Choix D'un Emplacement Pour Les Enceintes

    ' Pour nettoyer le coffret, n’utilisez pas de produits détergents, d’abrasifs ou de chiffons chimiquement traités. ' Un contact avec de l’alcool, du benzène, des insecticides et d’autres produits chimiques peut provoquer un écaillement ou une décoloration de la finition de la surface. TAD-E1AX...

  • Page 20: Connexion Des Enceintes

    à une des bornes de connexion rouges du haut-parleur, et le fil de haut-parleur négatif (−) provenant de l’amplificateur à une des bornes de connexion noires du haut-parleur. Amplificateur (arrière) Panneau des bornes SPEAKERS OUTPUT (un seul canal est indiqué) Fiches coupe-circuit TAD Evolution One Figure 2. Connexion d’une enceinte en un circuit unifilaire...

  • Page 21: Connexions En Bi-Câblage

    ATTENTION ' Déposez les fiches coupe-circuit avant de raccorder les câbles d’enceintes en connexions bi-filaires. Amplificateur (arrière) SPEAKERS OUTPUT (un seul canal est indiqué) Panneau des bornes TAD Evolution One Figure 3. Connexion d’une enceinte en un circuit bi-câblage TAD-E1AX...

  • Page 22: Optimisation Du Système

    OPTIMISATION DU SYSTÈME Amélioration des performances de Optimisation finale graves Vous constaterez peut-être qu’en déplaçant vos enceintes pour optimiser un aspect, vous en détériorez un autre ; par exemple, Choisissez une plage musicale comportant des sons graves bien vous améliorez la précision d’image au détriment de la réponse enregistrés, tels que par une basse acoustique.

  • Page 23: Fiche Technique

    No. de modèle Les spécifications et les détails de construction dans ce TAD-E1AX document et les publications relatives à TAD sont sujettes à Conception modifications sans préavis. Le logo TAD est une marque déposée Modèle 3 voies bass-reflex à poser au sol de Technical Audio Devices Laboratories, Inc.

  • Page 24: Choisissez Un Volume Sécuritaire

    La protection de votre ouïe est entre vos mains Pour assurer le rendement optimal de votre matériel et – plus important encore – la protection de votre ouïe, réglez le volume à un niveau raisonnable. Pour ne pas altérer votre sens de la perception, le son doit être clair mais ne produire aucun vacarme et être exempt de toute distorsion.
  • Page 25 TAD-E1AX...
  • Page 26 安全上のご注意 安全にお使いいただくために、必ずお守りください。 ご使用の前にこの「安全上のご注意」をよくお読みのうえ、正しくお使いください。 取扱説明書は保証書と一緒に大切に保管してください。 この取扱説明書および製品には、製品を 警告 注意 安全に正しくお使いいただき、あなたや 他の人々への危害や財産への損害を未然 この表示を無視して、誤った取り扱いを この表示を無視して、誤った取り扱いを に防止するために、いろいろな絵表示を すると、人が死亡または重傷を負う可能 すると、人が軽傷を負う可能性が想定さ しています。その表示と意味は次のよう 性が想定される内容を示しています。 れる内容および物的損害の発生が想定さ になっています。 れる内容を示しています。 内容をよく理解してから本文をお読みく ださい。 絵表示の例 記号は注意 ( 警告を含む ) しなければならない内容であることを示しています。 記号は禁止 ( やってはいけないこと ) を示しています。 記号は行動を強制したり指示したりする内容を示しています。 警告 　ぐらついた台の上や傾いたところなど、不安定な場所に置かない 落ちたり、倒れたりしてけがの原因となります。 　天井から吊り下げたり、壁に掛けたりしない 落ちてけがの原因となります。 　小さな部品をお子様の手の届くところに置かない 万一飲み込んだ場合は、ただちに医師と相談してください。 注意...
  • Page 27 使用上のご注意 このスピーカーシステムのインピーダンスは 4'Ω です。負荷インピーダンスが 4'Ω 対応のアンプ ( スピーカー出力端子に 4'Ω 適合表示が あるもの ) に接続してお使いください。 ' スピーカーを過大入力による破損から守るため、下記の注意事項をお守りください。 ' 許容入力以上を入力しない。 ' 本機を含む AV 機器をアンプに接続するときは、アンプの電源を OFF にする。 ' グラフィックイコライザーで高音を増強する場合、音量を上げすぎない。 ' 小出力アンプで無理に大きな音を出さない。( アンプの高調波歪が増え、スピーカーを破損することがある ) ' 同軸ユニット ( トゥイーター、ミッドレンジ ) には強力な磁気回路を用いています。鉄などの磁性体を近づけないでください。振動板を破 損する恐れがあります。 組み立て、取り付けの不備、取り付け強度不足、誤使用、改造、天災などによる事故損傷については、当社は一切責任 を負いません。 TAD-E1AX...
  • Page 28 もくじ 安全上のご注意............2 バイワイヤリング接続'..........10 付属品の確認' ..............4 システムの調整............11 TAD について ............5 ウーファーのパフォーマンス向上のために'....11 臨場感向上のために' ............. 11 TAD'Evolution'One'の特長'........5 最終調整について' ............11 設置・お手入れ............6 保証とアフターサービス ........12 設置のしかた' ..............6 設置場所を決める' ............8 仕様 ................13 スピーカーシステムのお手入れ' .
  • Page 29 振動板を採用 自らのスピーカー理論を実践するための新境地を見出したバー ウーファーに、軽量かつ剛性の高いアラミド繊維の織布と ト ・ ロカンシーと、 その思想と哲学を受け継ぐエンジニアたちの、 不織布を貼りあわせた複合素材の新開発の MACC 振動板を 決して妥協を許さぬ技術への探究心が、 「TAD」という存在そ 採用することで、豊かな低音再生とクリアな中低域再生を のものなのです。 実現しています。 こ の「TAD」 の 意 思 を 受 け 継 ぎ、TECHNICAL' AUDIO' DEVICES'LABORATORIES,'INC. は設立されました。 4. キャビネットの不要共振を低減する SILENT エンク 私たちは、当社の持つ最高の技術で皆様へ聴く歓びと感動を提 ロージャーを採用 供していきたいと考えています。 高剛性の樺（バーチ）合板を骨組みに使用し、高内部損失 の MDF' 材と組み合わせることで、高い強度と低い共振を TAD Evolution One の特長...
  • Page 30 設置・お手入れ 設置のしかた 設置環境についてのご注意 床やラックに設置する 多湿・過乾燥、そして急激な温度変化がある環境は避けて 本機にはスパイク、スパイク受け、滑り止めパッド、および転 ください。 倒防止スパイクが付属していますので、設置面の状態に合わせ 木材や塗装の収縮によるエンクロージャーの変形、変色お て最適な設置方法を選ぶことができます。以下を参考にして設 よびスピーカーが故障する原因になります。 置方法を決めてください。 以下のような場所には設置しないでください。 ・ 直射日光のあたる場所 スパイク 設置場所 使い方 ・ 暖房器具に近い場所 コーン型スパイク じゅうたんを敷 スパイクをじゅうたん ・ エアコンの真下または送風が直接あたる場所 い た 床 で、 床 に に突き刺して使用しま ・ 風通しが悪く、湿気やホコリの多い場所 キズがつかない、 す。 28 mm またはキズがつ 人が不快に感じる環境は、スピーカーにとっても同じです。 いても構わない...
  • Page 31 1.' 底面 3 カ所にスパイクをねじ込みます。 （前側 2 カ所、後側 グリル側 エンクロージャー側 1 カ所） 2.' スパイクが載る設置場所に、あらかじめスパイク受けを置い ておき、スピーカーをスパイク受けの上に立てます。 3.' ガタツキがないように転倒防止スパイクの長さを調整し、 ナットで締めつけます。 ご注意 ・ スパイクの取リ付け作業を行うときは、キズのつかない 柔らかい布などの上に寝かせて作業してください。 ・ スパイク受けは下図のように、中央にくぼみのある面を 上にして置いてください。 スパイクの取り付け方 注意 スバイクを取り付ける際は必ず奥までねじ込んでください。 スパイクを使用することで、設置面に対してしっかりと設置す ることができます。 スパイクはキャビネット底面の 3 カ所のネジ孔にねじ込みます。 3 カ所で支えることで、スパイクの高さを微調整することなく、 ・ スパイク受けを使用せずにスパイクだけを使用した場 設置面に対してガタツキのない設置をすることができます。 合、 設置した床などにキズをつける可能性があります。 8 ページの 「設置場所を決める」 を参考に設置場所が決まったら、 以下の手順に従いスパイクおよび転倒防止スパイクを取り付け てください。 TAD-E1AX...
  • Page 32 設置場所を決める リスニングルームでのスピーカーシステムの設置状態は、低音の再生能力、音の正確性、臨場感の面で本機の総合パフォーマンスに大 きく影響します。部屋の環境によって設置のしかたが異なりますので、このセクションはガイドのみを目的としています。実際に部屋 で設置を試してみることで、最適な結果が得られます。 はじめに、第 1 図のように、スピーカーシステムをリスニングルームの壁面から 30' cm' ～ 60' cm 程度、両側の壁から 30' cm' ～ 60' cm の場所に置きます。リスニング位置は、2 つのスピーカーシステムからほぼ等距離が良いでしょう。また、スピーカーシステ ムを内側に向けて各軸がリスニング位置を向くようにします。 次に、9 ページの「スピーカーシステムを接続する」で述べるようにオーディオシステムを接続します。 さらに、11 ページの「システムの調整」で述べるようにスピーカーシステムの設置を最適化します。 30 cm 〜 60 cm スピーカー スピーカー （左） （右） 30 cm 〜 60 cm 30 cm 〜 60 cm リスニング位置...
  • Page 33 本機は独立した、ウーファー用入力端子'[LF（Low-Frequency）入力端子 ]'と CST 用入力端子'[HF（High-Frequency）入力端子 ]' を備えております。 シングルワイヤリング接続 シングルワイヤリング接続をするには、短絡コードで LF 入力端子 ( ウーファー用 )'と HF 入力端子 (CST 用 )'を結合します。 第 2 図のように、短絡コードを使用して上下の HF 入力端子と LF 入力端子を短絡させ、アンプからの（＋）線をいずれかの赤の接続 端子に、アンプからの（－）線をいずれかの黒の接続端子に接続します。 アンプ背面 背面端子パネル SPEAKERS OUTPUT （1 チャネルのみ図示） 短絡コードを接続 第 2 図：シングルワイヤリング接続 TAD Evolution One TAD-E1AX...
  • Page 34 バイワイヤリング接続では、アンプからのスピーカーケーブルを個別に LF 入力端子 ( ウーファー用 ) と HF 入力端子 (CST 用 ) に接続 します。 1 組のスピーカーケーブルを、 LF 入力端子 （ウーファー用） に接続します。そして、 もう 1 組のスピーカーケーブルを、 HF 入力端子 (CST 用 ) に接続します。次に、それぞれのスピーカーケーブルをともにアンプのスピーカー端子に接続します。 第 3 図のように、必ずそれぞれのケーブルの（＋）側をアンプの（＋）端子に、 （－）側をアンプの（－）端子に接続してください。 注意 バイワイヤリング接続をする場合は、スピーカーケーブルを接続する前に短絡コードを取り外してください。 アンプ背面 SPEAKERS OUTPUT （1 チャネルのみ図示） 背面端子パネル TAD Evolution One 第 3 図：バイワイヤリング接続...
  • Page 35 だけで決まります。したがって、臨場感の調整で低音域が低下 と背面に近づけたときでは同じ効果にはならないので、両方に動 したら、リスニング位置を変更するとパフォーマンスが戻りま かしてみて最も快適な音になるようにします。 す。 ドラムの音も聴きます。キックドラムは低周波数のふくらみが 部屋の特性もサウンドに大きな影響を与えます。家具が少なく なくタイトで速く聞こえるのが良い状態です。スピーカーシス 床が硬い「ライブ」な部屋は、サウンドに人工的な広がり感覚 テムの位置が数センチ変化するだけでウーファーのパフォーマ を与えますが、緻密さや正確さが低下します。家具が多く、じゅ ンスに大きな影響を生じることがありますので、時間をかけて うたんやカーテンなどが多い「デッド」な部屋では、乾燥した 多くの位置で試してください。 生気のないサウンドになり、十分なサウンドレベルまでスピー 作業を早く済ませるための裏技は、人と話しながら室内を動き カーシステムを駆動するためにはかなり多くのパワーを必要と 回ってもらうことです。声が反響なく最も自然に聞こえる位置 します。つまり、その中間に最適な場所があります。硬質で仕 を聴き分けて、その場所にスピーカーシステムを設置します。 切りのない平行な壁、特に側壁は強いフラッター型エコーを生 じ、臨場感に悪影響を与えるので避けてください。カーテン、 壁掛け、本棚で長い壁に仕切りを作ってみます。また、臨場感 臨場感向上のために を損なわないよう、部屋のレイアウトがあまり非対称にならな センターイメージの強い音楽を選び、その音像が正確にスピー いようにします。 カーシステムの中央に定位するように、焦点を合わせます。臨場 感が不明確で広がってしまうときは、おそらく側壁が強い反射を 起こしています。この効果を下げるためには、スピーカーシステ ムを中央に寄せます。これで近づきすぎるならば、リスニング位 置の前方で軸が交差するようにスピーカーシステムの間に入っ てみます。CST ドライバーの優れた軸外パフォーマンスにより、 側壁反射の強さが低減して臨場感が安定し集中します。 また、きれいに録音されたアコースティック音楽を聴いて、臨 場感が広く深いかを確認します。深さが不足しているとしたら、 スピーカーが壁に近すぎるからです。その場合は、スピーカー システムを前に移動してみます。 TAD-E1AX...
  • Page 36 保証とアフターサービス 保証書（別添）について 連絡していただきたい内容 保証書は、必ず「お買い上げ店名・お買い上げ日」などの記入 ・ご住所 を確かめて販売店から受け取り、内容をよく読んで大切に保存 ・お名前 してください。 ・お電話番号 ・製品名':'スピーカーシステム 保証期間は購入日から 3 年間です。 ・型番 ・お買い上げ日 補修用性能部品の最低保有期間 ・故障のまたは異常の内容（できるだけ具体的に） 弊社はこの製品の補修用性能部品を製造打ち切り後、8 年間保 ■ 保証期間中は： 有しています。性能部品とは、その製品の機能を維持するため 修理に際しては、保証書をご提示ください。保証書に記載され に必要な部品です。 ている当社の保証規定に基づき修理いたします。 修理に関するご質問、ご相談 ■ 保証期間が過ぎているときは： お買い求めの販売店へご依頼ください。また、ご転居されたりご 修理すれば使用できる製品については、ご希望により有料で修 贈答品などでお買い求めの販売店に修理のご依頼ができない場合 理いたします。 は、修理についてのご相談窓口にご相談ください（14 ページ） 。 ステレオ再生のエチケット： ステレオの音量はあなたの心掛け次第で大きくも小さくもなります。 特に静かな夜間は小さな音でも隣近所へ通りやすいものです。夜間の音楽鑑賞には特に気を配りましょう。...
  • Page 37 仕様 商品名 TAD'Evolution'One 型番 TAD-E1AX 形式 3 ウェイバスレフ式フロア型 ドライブユニット ウーファー：16'cm コーン型× 2 ミッドレンジ／トゥイーター： 同軸'9'cm'コーン型／'2.5'cm'ドーム型 パフォーマンスデータ 再生周波数帯域： ' 29'Hz'～'60'kHz' クロスオーバー周波数： ' 420'Hz、2.5'kHz' 最大入力 (JEITA)： ' 200'W' 出力音圧レベル： ' 88'dB'(2.83'V、1'm'自由空間） ' インピーダンス： ' 4'Ω' 質量： 54'kg 外形寸法： スパイク含む： 347'mm( 幅 ) × 1174'mm( 高さ )×518'mm( 奥行 ) スパイクなし：...
  • Page 38 〈各窓口へお問い合わせ時のご注意〉 「０１２０」で始まる電話番号は、携帯電話・ＰＨＳ・一部のＩＰ電話などからはご使用になれません。 ナビダイヤルは携帯電話・ＰＨＳなどからご利用可能ですが、通話料がかかります。また、一部のＩＰ 電話などからはご使用になれません。 正確なご相談対応のために折り返しお電話をさせていただくことがございますので発信者番号の通知に ご協力いただきますようお願いいたします。 商品についてのご相談窓口 Ｔ Ａ Ｄ商品の取り付け ・ 組み合わせなどについては、 お買い求めの販売店様へお問い合わせください。 ● 商品のご購入や取り扱い、 故障かどうかのご相談窓口およびカタログのご請求について パイオニアカスタマーサポー トセンター TAD相談窓口 月曜〜金曜 10:00〜12:00, 13:00〜17:00 受付時間 （土曜・日曜・祝日・パイオニアカスタマーサポー トセンター休業日は除く） 【固定電話からのご利用は】 0120−995−823(無料) ※番号をよくお確かめの上でおかけいただきますようお願いいたします 修理についてのご相談窓口 修理をご依頼される場合は、 取扱説明書の 「故障かな？ と思ったら」 を一度ご覧になり、 故障かどうかご確認ください。 それでも正常に動作しない場合は、 ①型名②ご購入日③故障症状を具体的に、 ご連絡ください。 ● お買い求めの販売店に修理の依頼が出来ない場合 パイオニア修理受付窓口...
  • Page 39 TAD-E1AX...
  • Page 40 Tous droits de reproduction et de traduction réservés. © 2025 株式会社 テクニカル オーディオ デバイセズ ラボラトリーズ 禁無断転載 株式会社 テクニカル オーディオ デバイセズ ラボラ トリーズ 〒113-0021 東京都文京区本駒込2-28-8 文京グリーンコー ト http://tad-labs.com TECHNICAL AUDIO DEVICES LABORATORIES, INC. Bunkyo Green Court, 2-28-8, Honkomagome, Bunkyo-ku, Tokyo 113-0021, Japan http://tad-labs.com Audio Squad AB S.
