Screen Trigger; Wired Remote; Hdbaset/Lan Terminal; 3D Sync Out - vivtek DU8195Z Manuel D'utilisation

DU8195Z série Projecteur DLP - Manuel d'utilisation

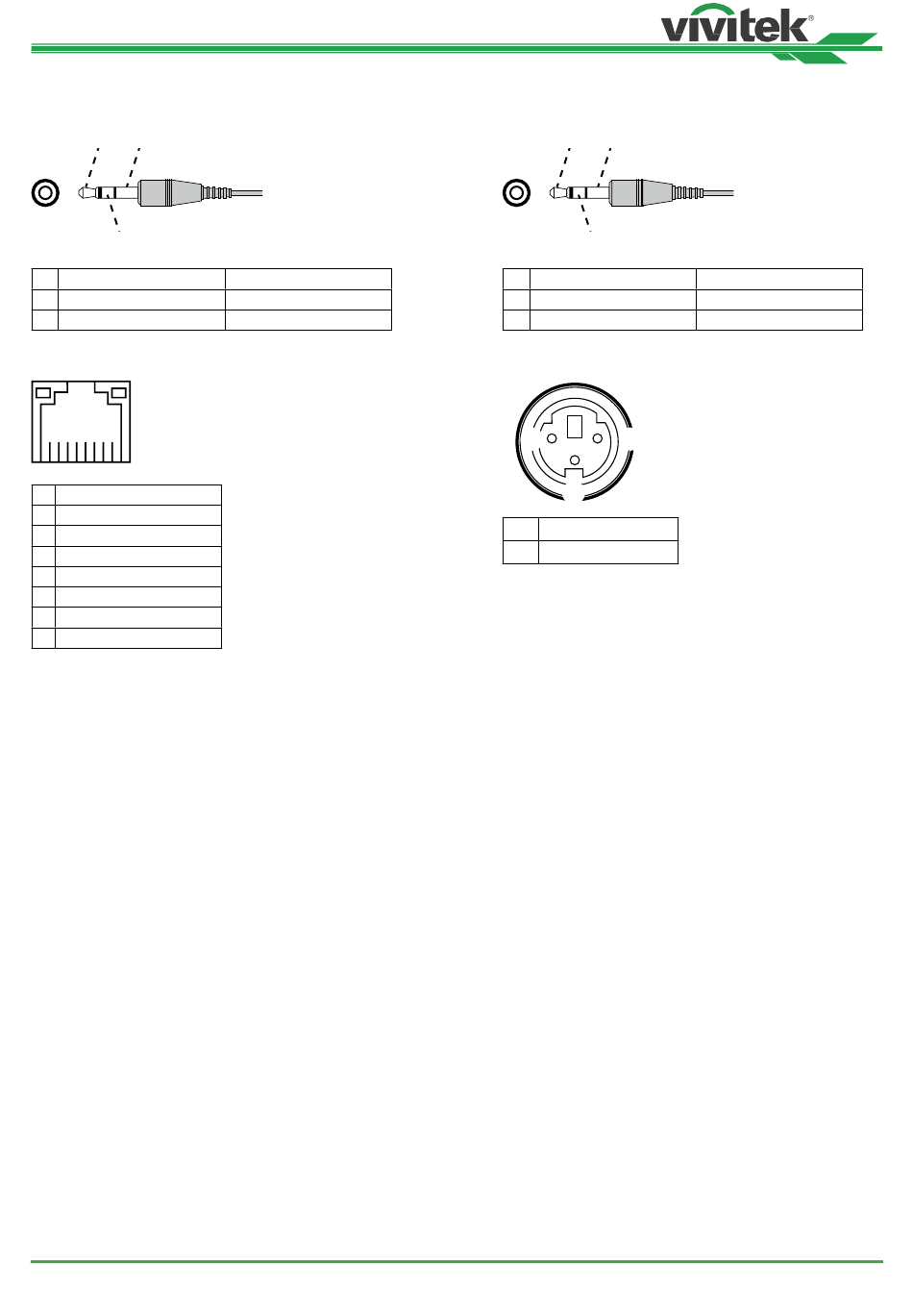

Screen Trigger

Pointe Tip Cosse Sleeve
Bague
Ring
1 Pointe
2 Cosse-
3 Bague

HDBaseT/LAN Terminal

8 7 6 5 4 3 2 1
1 TX+
2 TX-
3 TXC
4 Terre
5 Terre
6 RXC
7 RX+
8 RX-
UM81950823FR01
VCC(12V)
Terre
Signal

Wired Remote

Pointe Tip Cosse Sleeve
Bague
Ring
1 Pointe
2 Cosse-
3 Bague

3D Sync Out

3
1
1 Signal
2 Sol
63
VCC(3.3V)
Terre
Signal
2
