DU8195Z série Projecteur DLP - Manuel d'utilisation
I/O - Effectuer les branchements
Suivez les instructions ci-dessous pour raccorder le projecteur à la source vidéo, à l'appareil de commande externe
(le cas échéant). Lors de la connexion à l'appareil, utilisez le bon câble de signal pour le raccordement à la source
de signal et veillez à ce que le câble soit bien branché. Serrez l'écrou sur la jonction et connectez l'appareil du signal
source au projecteur selon la figure ci-dessous.

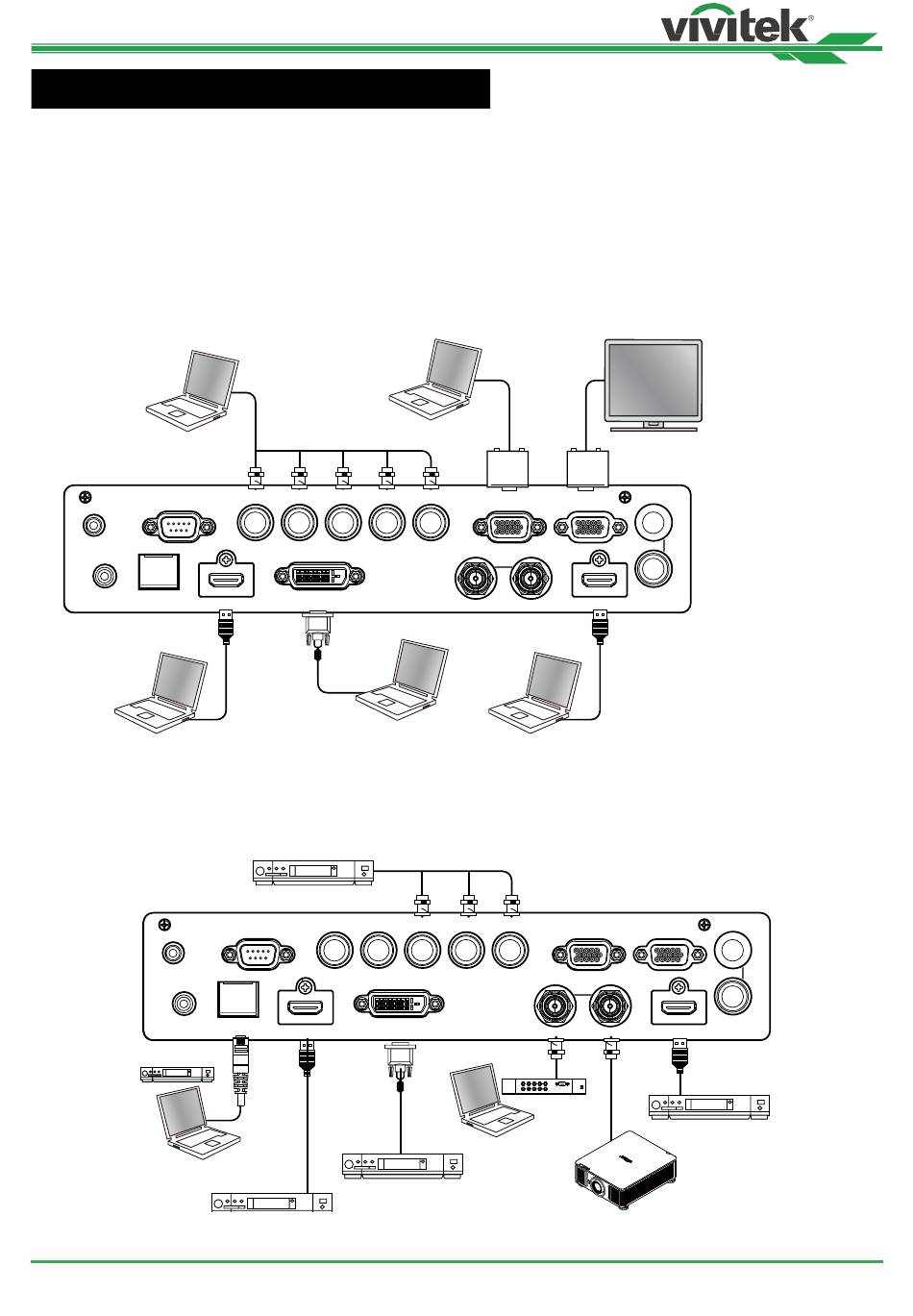

Connexion à un ordinateur
Vous pouvez raccorder le signal PC à projeter au projecteur via le câble DVI-D, HDMI, VGA ou RVBHV (BNC). Si le
signal à l'entrée est un signal VGA, branchez le câble VGA sur l'écran externe pour contrôler simultanément le con-
tenu projeté.
RS-232
TRIGGER
WIRED
REMOTE
HDBaseT/LAN
Raccordement à l'équipement vidéo
Branchez l'appareil vidéo sur le port d'entrée du projecteur via le câble DVI-D, HDMI, SDI, vidéo composante, Émet-
teur HDBaseT.
TRIGGER
WIRED
REMOTE
