Version 1
Module de contact

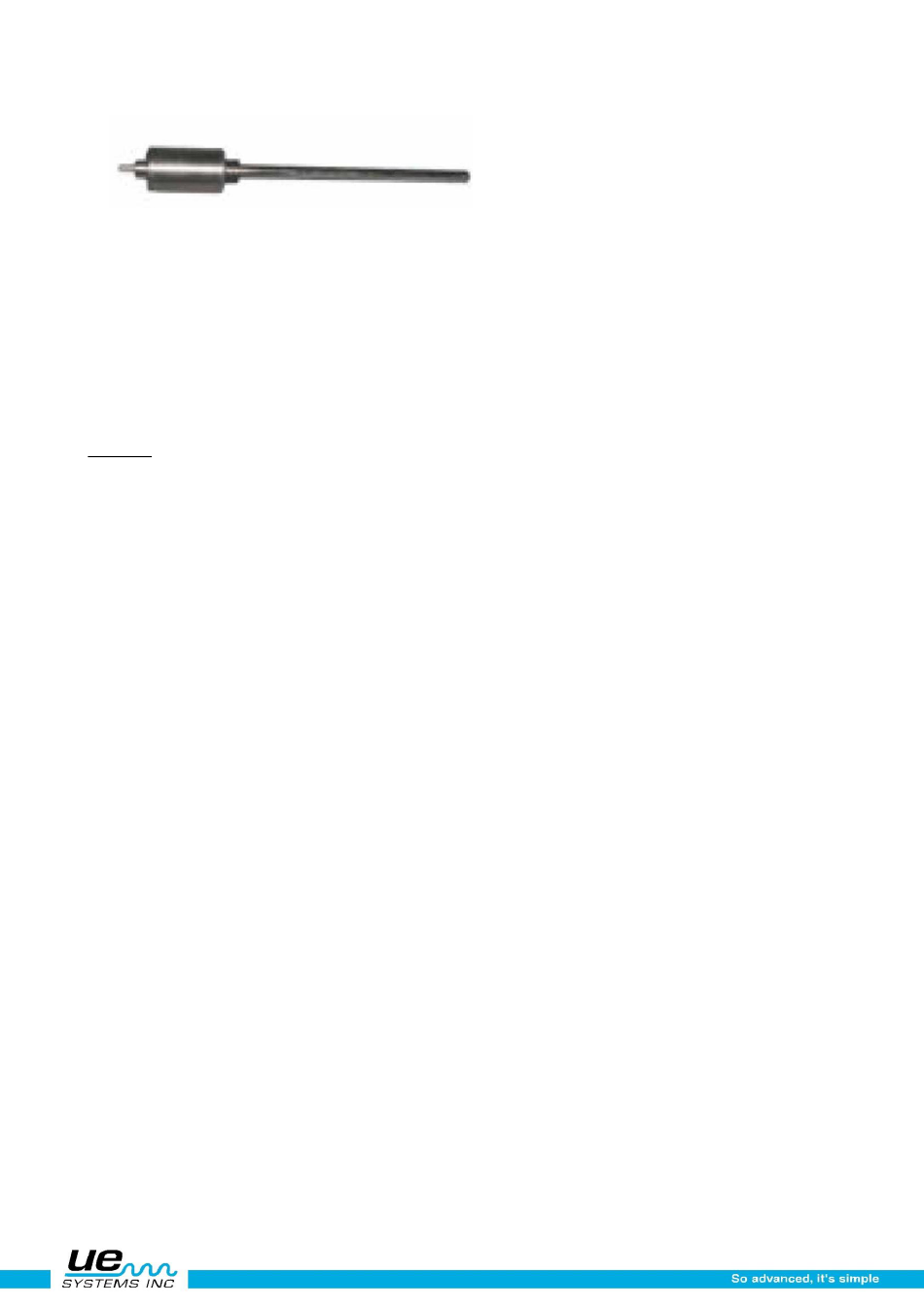

Module de contact
Ce module est doté d'une tige métallique servant de «guide d'ondes» sensibles aux ultrasons engendrés à
l'intérieur des canalisations, carters de roulement, purgeurs de vapeurs, parois, etc. Une fois stimulé par les
ultrasons, il transmet un signal à un transducteur piézo-électrique placé dans le boîtier du module. Il est dote:
Aligner les broches à l'arrière du module sur les trois orifices à l' avant du boîtier pistolet et enfichez-les.
Pour détecter les fuites dans les soupapes, les purgeurs de vapeur etc. placer le sélecteur de mode de
compteur à la position LOG. Pour effectuer des analyses mécaniques, des inspections de roulements etc.
passez au mode LIN.
Pour un usage général, mettez le sélecteur de gammes de fréquences à la position «Fixed-Band». Pour ré-
soudre les problèmes, c'est à dire pour isoler
les bruits problématiques, consultez la section portant sur l'analyse mécanique.
Touchez la zone de sondage
Comme pour le module de balayage, allez «du plus grand au plus petit» .
Commencez à la position maximum du détecteur de sensibilité, et diminuez le réglage de sensibilité jusqu'à
ce que vous obteniez un bruit satisfaisant et un bon relevé au compteur.
Il sera parfois nécessaire d'utiliser la sonde stéthoscopique avec le réglage de sensibilité presque au maxi-
mum, et les ultrasons parasitaires d'empêcher une réception claire et nette. Si c'est le cas, placez le CONE
DE CONCENTRATION EN CAOUTCHOUC sur la sonde stéthoscopique, pour l'isoler contre les ultrasons
parasitaires.
Kit de prolongation de stéthoscope
Ce kit comprend trois tiges métalliques permettant à l'utilisateur d'aller jusqu'à 31 pouces plus loin qu'avec le
module de contact. ( 78cm )
Pour utiliser ce kit :
1. Retirez le module de contact du boîtier pistolet.
2. Dévissez la tige métallique du module de contact.
3. Examinez le filet de la tige que vous venez de dévisser le nécessaire contient une tige avec filet de la
dimension c'est la «la pièce de base».
4. Vissez la pièce de base dans le module de contact.
5. Si vous désirez utiliser intégralement les 31 pouces de rallonge, trouvez la pièces médiane ( tige mu-
nie d'un raccord femelle) et vissez la dans la pièce de base.
6. Vissez la troisième pièce d'extrémité dans la pièce du milieu.
7. Si vous désirez une tige plus courte, ignorez l'étape 5 et vissez directement la pièce d'extrémité dans
la pièce de base
Casque d'écoute
Ce casque d'écoute très résistant est conçu pour arrêter les bruits intenses qui peuvent se trouver dans les
environnements industriels. L'utilisateur peut ainsi facilement entendre les bruits reçus par la sonde
ULTRAPROBE. Pour l'utiliser, branchez simplement le cordon du casque à la prise jack prévue à cet effet sur
le pistolet. Placez ensuite les écouteurs au-dessus de vos oreilles. Si un casque antichoc doit être porté, on
recommande d'employer le casque suivant : UE Systems écouteurs de casque antichoc / Modèle UE-DHC-
2HH qui est spécifiquement conçu pour un usage de casque antichoc.
Pour les situations où il est impossible ou difficile de porter le casque d'écoute ci-dessus, UE Systems pro-
pose deux options :
1. LE DHC 1991 Ecouteur qui fait une loupe autour de l'oreille
2. LE SA-2000 Amplificateur de haut-parleur compatible avec la prise jack du casque de la sonde Ul-
traprobe.
9
