Huawei Backup Box-B0 Guide Rapide page 8

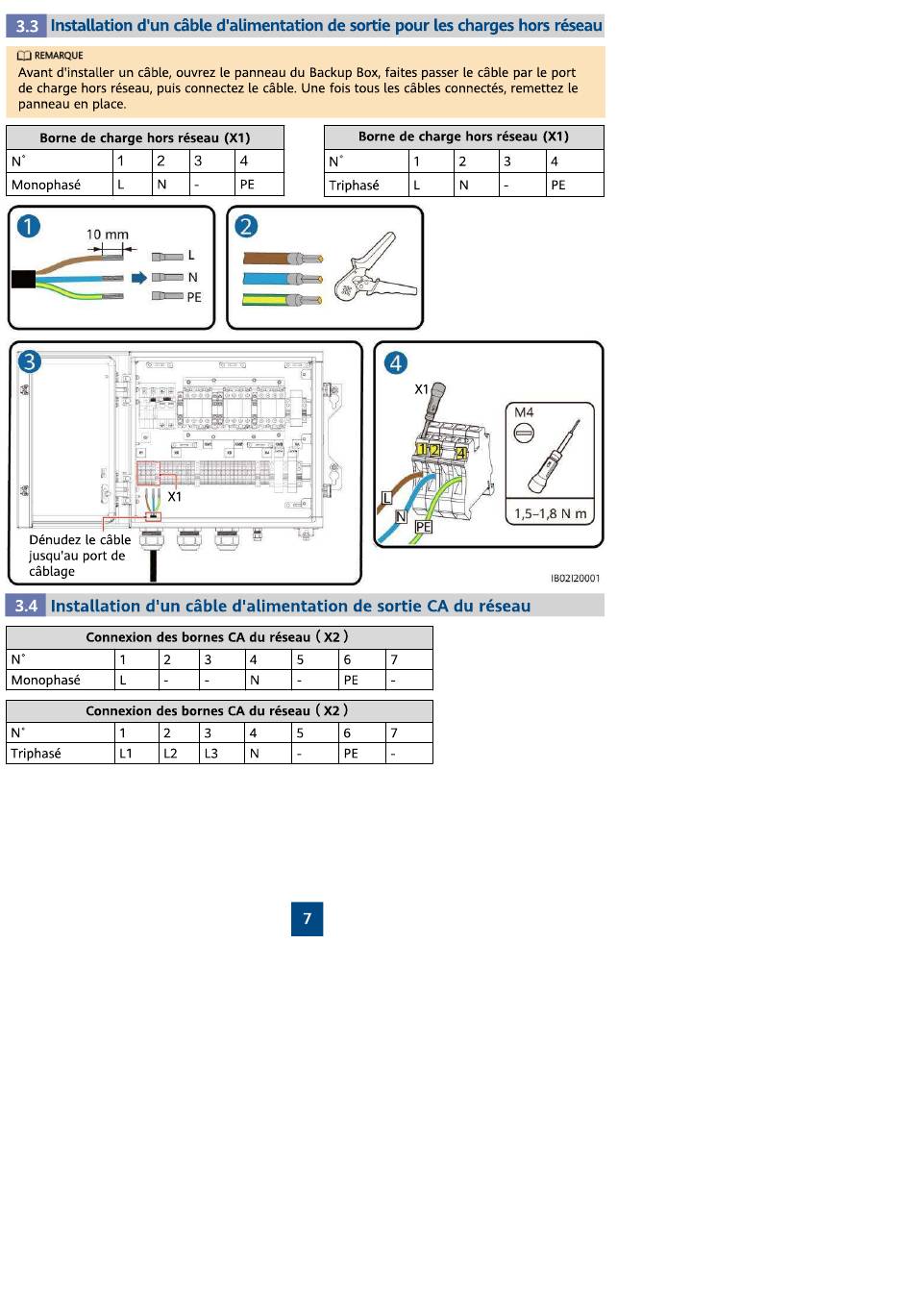

Installation d'un cåble d'alimentation
REMARQUE
Avant d'installer un cåble, ouvrez le panneau du Backup Box, faites passer le cåble par le port
de charge hors réseau, puis connectez Ie cåble. Une fois tous Ies cåbles connectés, remettez Ie
panneau en place.
Borne de charge hors réseau (Xl)
Monophasé
10 mm
Dénudez le cåble
jusqu'au port de
cäblage
Installation d'un
Connexion des bornes CA du réseau ( X2 )
Monophasé
Connexion des bornes CA du réseau ( X2 )
Triphasé 12
de sortie pour les charges hors réseau
Triphasé
cäble d'alimentation de sortie
13
Borne de charge hors réseau (X I)
M4
CA du réseau
IB02120001
