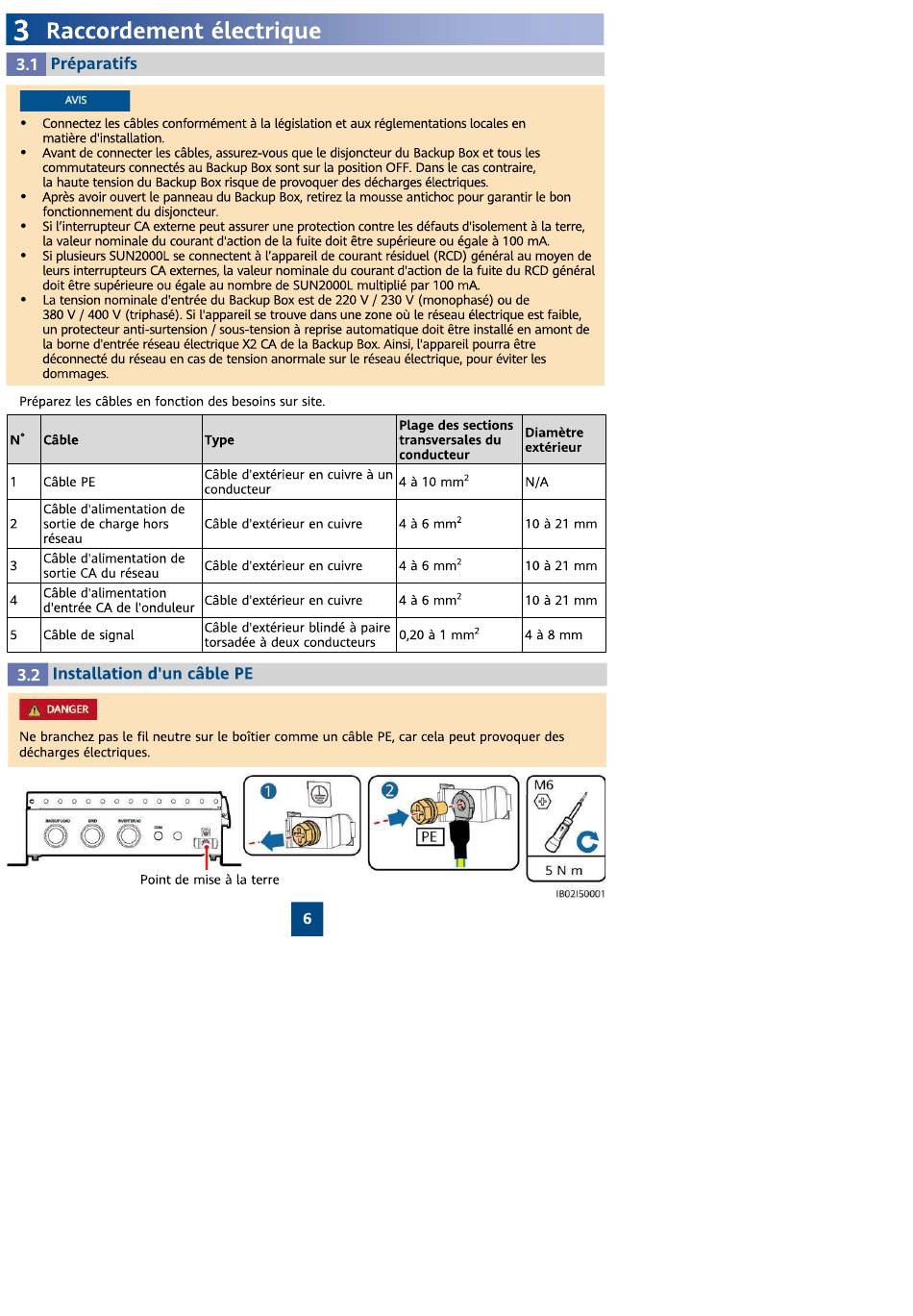

3 Raccordement électrique
Préparatifs
AVIS
Connectez Ies cåbles conformément
matiére d'installation.
Avant de connecter Ies cables, assurez-vous que Ie disjoncteur du Backup Box et tous Ies
commutateurs connectés au Backup Box sont sur Ia position OFF. Dans Ie cas contraire,
Ia haute tension du Backup Box risque de provoquer des décharges électriques.
Apres avoir ouvert Ie panneau du Backup Box, retirez Ia mousse antichoc pour garantir Ie bon
fonctionnement du disjoncteur.
Si I'interrupteur CA externe peut assurer une protection contre Ies défauts d'isolement å Ia terre,
•
Ia valeur nominale du courant d'action de Ia fuite doit étre supérieure ou égale
Si plusieurs SUN2000L se connectent å I'appareil de courant résiduel (RCD) général au moyen de
leurs interrupteurs CA externes, Ia valeur nominale du courant d'action de Ia fuite du RCD général
doit étre supérieure ou égale au nombre de SUN2000L multiplié par 100 mA.
La tension nominale d'entrée du Backup Box est de 220 V / 230 V (monophasé) ou de
•
380 V / 400 V (triphasé). Si l'appareil se trouve dans une zone oü le réseau électrique est faible,
un protecteur anti-surtension / sous-tension å reprise automatique doit étre installé en amont de
la borne d'entrée réseau électrique X2 CA de la Backup Box. Ainsi, l'appareil pourra étre
déconnecté du réseau en cas de tension anormale sur le réseau électrique, pour éviter les
dommages.
Préparez Ies cäbles en fonction des besoins sur site.
NO
Cåble
Cåble PE
Cäble d'alimentation de
sortie de charge hors
2
réseau
Cåble d'alimentation de
3
sortie CA du réseau
Cäble d'alimentation
4
d'entrée CA de l'onduleur
Cåble de signal
5
Installation d'un
DANGER
Ne branchez pas Ie fil neutre sur Ie boitier comme un cäble PE, car cela peut provoquer des
décharges électriques.
öÖö-
o
Point de mise å la terre
Ia Iégislation et aux réglementations locales en
Type
Cäble d'extérieur en cuivre
conducteur
Cåble d'extérieur en cuivre
Cåble d'extérieur en cuivre
Cåble d'extérieur en cuivre
Cåble d'extérieur blindé å paire
torsadée å deux conducteurs
cåble PE
100 mA
Plage des sections
Diametre
transversales du
extérieur
conducteur
å un
4å 10 mm2
N/A
4 6 mm2
IOå21
4 å 6 mm2
10å21
4 6 mm2
IOå21
0,20 å 1 mm2
4å8
M6
o
mm
mm
mm
mm
1802150001
