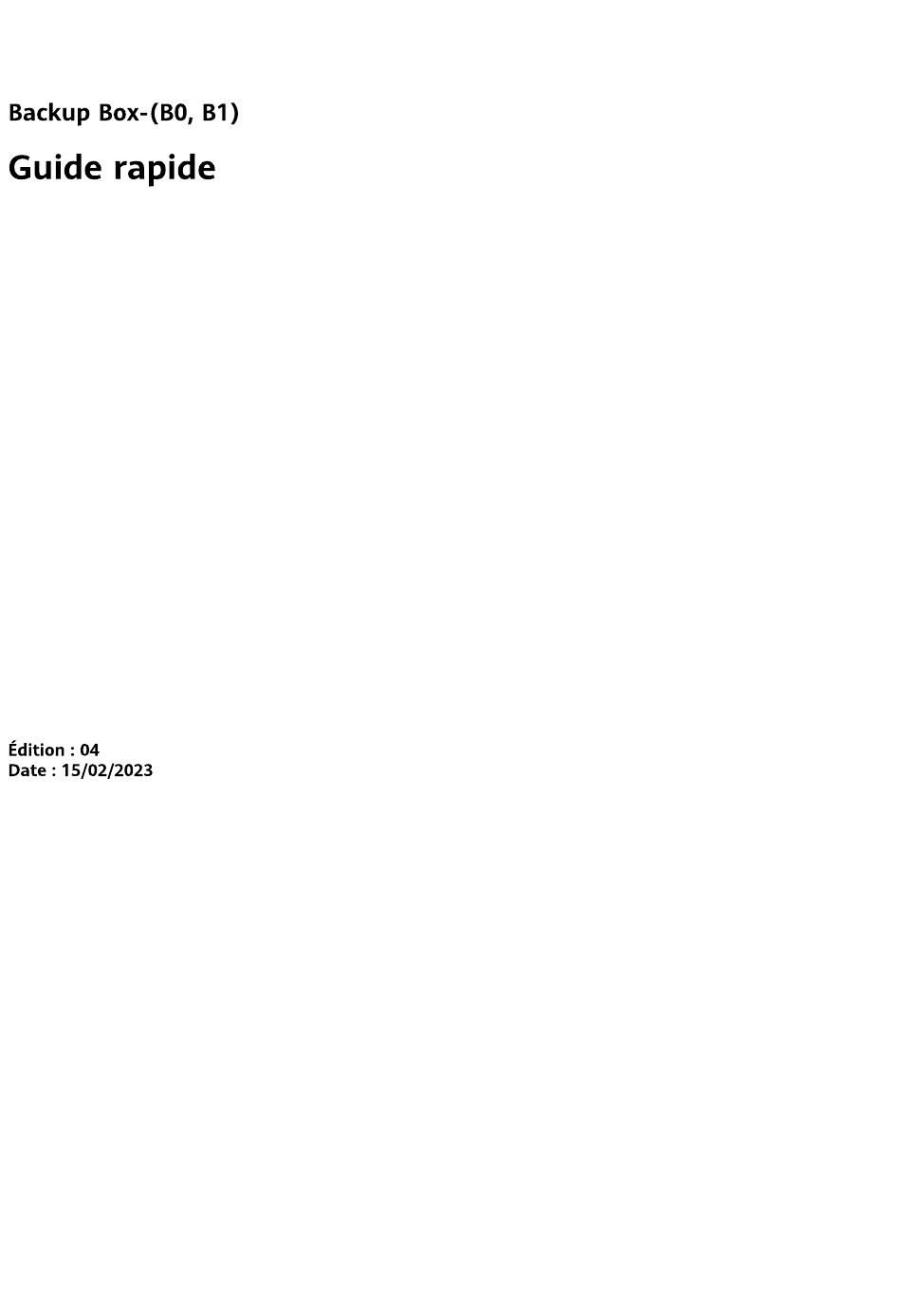

- Page 1 Backup Box-(BO, Bl) Guide rapide Édition : 04 Date : 15/02/2023...
-
Page 2: Présentation
AVIS 1. Les informations contenues dans ce document sont sujettes modification sans préavis. La préparation de ce document a requ toute I'attention requise pour assurer I'exactitude de son contenu, mais I'ensemble des déclarations, informations et recommandations qu'il contient ne saurait constituer une quelconque garantie, directe ou indirecte. 2. - Page 3 REMARQUE Les charges de moteur électrique hors réseau ne sont pas prises en charge. La puissance de démarrage d'un moteur électrique est plusieurs fois supérieure sa puissance nominale, et donc potentiellement supérieure la capacité de charge de la Backup Box, ce qui pourrait entrainer une panne au démarrage.
- Page 4 Apparence IB02W00001 Panneau avant (2) Verrou (3) Kit de suspension (4) Port de charge hors réseau (CHARGEDE SECOURS) (5) Port CA du réseau (RÉSEAU) (6) Port CA de l'onduleur (CA ONDULEUR) (7) Port COM (COM) (8) Valve de ventilation (9) Point de mise Ia terre (10) Commutateur de charge hors réseau...
- Page 5 2 Installation de l'appareil Conditions d'installation DANGER 1. Lorsqu'un Backup Box est installé I'extérieur, évitez de I'exposer directement Ia lumiére du soleil. II est conseillé d'installer I'appareil dans un endroit abrité ou d'installer un auvent au-dessus de lui. 2. Un appareil de protection contre Ies surtensions (SPD) doit étre installé sur Ie cöté réseau du Backup Box.
- Page 6 Installation d'un Backup Box LD REMARQUE Des boulons expansion M6x60 sont fournis avec Ie Backup Box. Si Ia longueur et Ia • quantité de boulons ne sont pas conformes aux exigences d'installation, préparez vous-méme Ies boulons expansion en acier inoxydable M6. Les boulons expansion livrés avec l'onduleur sont principalement utilisés pour Ies murs en...
-
Page 7: Raccordement Électrique
3 Raccordement électrique Préparatifs AVIS Connectez Ies cåbles conformément Ia Iégislation et aux réglementations locales en matiére d'installation. Avant de connecter Ies cables, assurez-vous que Ie disjoncteur du Backup Box et tous Ies commutateurs connectés au Backup Box sont sur Ia position OFF. Dans Ie cas contraire, Ia haute tension du Backup Box risque de provoquer des décharges électriques. - Page 8 Installation d'un cåble d'alimentation de sortie pour les charges hors réseau REMARQUE Avant d'installer un cåble, ouvrez le panneau du Backup Box, faites passer le cåble par le port de charge hors réseau, puis connectez Ie cåble. Une fois tous Ies cåbles connectés, remettez Ie panneau en place.
- Page 9 10 mm Dénudez Ie cåble jusqu'au port de cäblage 1802120002 AVIS Si plusieurs onduleurs sont connectés en paralléle, la connexion des cåbles d'alimentation CA L1, L2 et L3 sur Ie cöté réseau électrique des Backup Box connectés chaque onduleur doit étre identique.
- Page 10 Dénudez Ie cåble jusqu'au port de cäblage IB02120003 AVIS La séquence de connexion des cåbles å Backup Box monophasé et aux bornes CA L, N et PE de l'onduleur doit étre identique. La séquence de connexion des cåbles å un Backup Box triphasé et aux bornes CA L1, L2 et L3 de l'onduleur doit étre identique.
- Page 11 Installation d'une plaque de court-circuit DANGER • Lors de I'installation d'une plaque de court-circuit, assurez-vous que celle-ci est insérée dans Ie bon port et qu'elle est correctement installée pour éviter Ies courts circuits causés par une mauvaise installation. Si aucune plaque de court-circuit n'est installée, Ie fil neutre sera suspendu en mode hors réseau, mais Ia fonction de commutation hors réseau/raccordé...
-
Page 12: Définitions
Dénudez Ie cåble jusqu'au port de cäblage IB02120005 Connexion des cåbles de signal sur le cöté onduleur Port COM (COM) CA onduleur IH07W00004 Définitions des broches du port COM Étiquette Définition Description Se connecte au GND du port D12. Signal d'entrée Se connecte å... -
Page 13: Mise Sous Tension Du Systéme
Port COM (COM) CA onduleur 000000000 000000000 000000000 000000000 ISIOW00018 Définitions des broches du port COM Étiquette Définition Remarque DINI Fonctionne comme Signal d'entrée port du Backup Box pour numérique 1+ envoyer des signaux de retour. Se connecte au GND du •Ill. -
Page 14: Mise En Service Du Systéme
QR code pour obtenir le Guide rapide, application Fusion-solar. Réglages des paramétres Ouvrez l'application FusionSolar, puis connectez-vous intl.fusionsolar.huawei.com å l'aide du compte d'installateur. Sélectionnez ensuite Moi > Mise en service de l'appareil, et connectez vous au hotspot WLAN de l'onduleur solaire. Sur Ia page d'accueil, choisissez Paramétres >... -
Page 15: Entretien Régulier
R é glages Param Valeur Mode hors Si ce paramétre est activé, le Backup Box passe en mode hors • Activé réseau réseau en cas d'échec du réseau. Ce paramétre ne peut étre défini • Désactivé que Iorsque Ie Backup Box est configuré. Si Ie Backup Box n'est (par défaut) pas configuré, ce parametre ne peut pas étre activé. - Page 16 Backup Box monophasé Exigences relatives au cåblage Borne de détection 1 etX3--2 X3-6 etX3 X2 1 etX1-1 etX1-2 Disjoncteur RÉSEAU-L et ONDULEUR-N et RÉSEAU Let Réseau Onduleur COM-I ONDIJLEUR-N (QF) COM-2 ONDULEUR-L ONDIJLEUR-PE CHARGE-L et CHARGE-N Mise hors Activé Arrét Connecté...
-
Page 17: Coordonnées Du Service Client
Pays Téléphone d'assistance des services France Allemagne Espagne eu_inverter_support@huawei.com 0080033888888 Italie Europe Royaume-Uni Pays-Bas Autres pays Pour plus de détails, consultez le site solar.huawei.com. Australie eu_inverter_support@huawei.com 1800046639 Turquie eu_inverter_support@huawei.com 0080021686868 Malaisie /1800220036 (+66) 26542662 (coüt d'un Asie apsupport@huawei.com appel local)
