4.2 Connexion de l'alimentation

Le câble d'alimentation doit être connecté à une alimentation 12 ou 24 V CC ; pour ce faire, il peut
être directement connecté à une batterie, ou via un tableau de distribution. Le produit est protégé
contre les inversions de polarité.
Note :
• Les MFD Axiom Pro sont fournis avec un câble d'alimentation équipé d'un connecteur droit
comme illustré ci-dessus.
• Les MFD Axiom XL sont fournis avec un câble d'alimentation équipé d'un connecteur coudé.

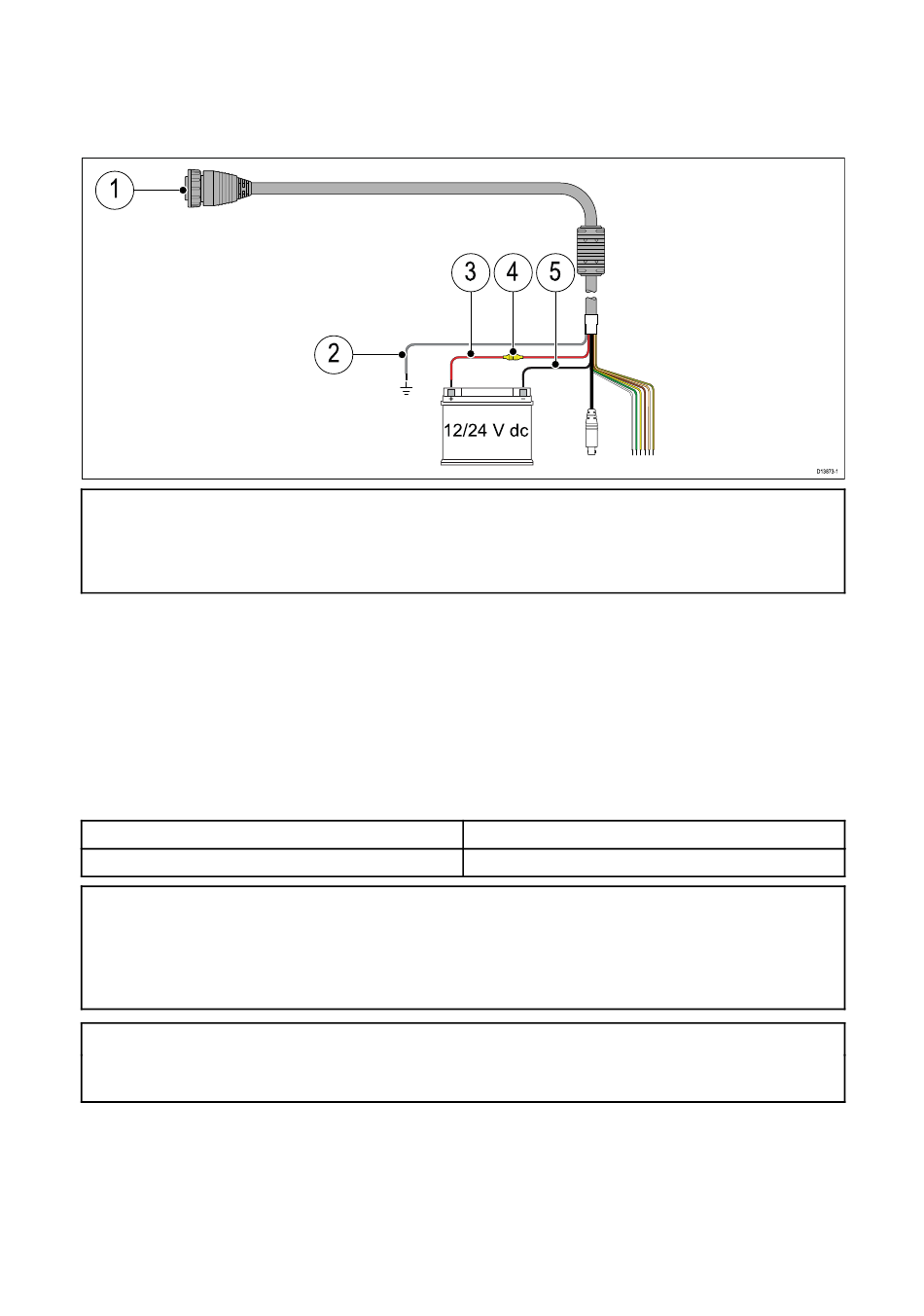

1. Le câble d'alimentation/vidéo/NMEA 0183 se connecte au dos du MFD.
2. Le fil de terre se connecte au point de masse RF. En l'absence de point de masse, connectez à
la borne négative (-) de la batterie.
3. Le fil positif (rouge) se connecte à la borne positive (+) de la batterie.
4. Fusible.
5. Le fil négatif se connecte à la borne négative (-) de la batterie.

Calibre du fusible en ligne et du disjoncteur thermique

Les calibres suivants du fusible en ligne et du disjoncteur thermique s'appliquent à votre produit :
Calibre du fusible en ligne
15 A
Note :
• Veuillez utiliser un calibre adapté pour le disjoncteur thermique, en fonction du nombre
d'appareils à connecter. En cas de doute, consultez un distributeur Raymarine agréé.
• Le câble d'alimentation de votre produit sera peut-être équipé d'un fusible en ligne. Sinon, vous
devez en ajouter un au fil positif de la connexion d'alimentation de votre produit.
Attention : Protection de l'alimentation
Lors de l'installation de ce produit, veuillez protéger l'alimentation avec un fusible
de calibre approprié ou un disjoncteur automatique.

Distribution du courant

Recommandations et meilleures pratiques.
• Le produit est fourni avec un câble d'alimentation, sous forme de composant séparé ou sous
forme de câble fixe attaché au produit en permanence. Utilisez seulement le câble d'alimentation
fourni avec le produit. N'utilisez PAS un câble d'alimentation conçu pour, ou fourni avec, un
produit différent.
32
Calibre du disjoncteur thermique
15 A (pour connecter un seul appareil)
