Installazione e precauzioni

• • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • •••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••••
INSTALLAZIONE E PRECAUZIONI
Per evitare interferenze elettromagnetiche si raccomanda di installare il
GEONAV a una distanza di almeno 0,15 metri dalla bussola magnetica.
Il GEONAV è impermeabile e quindi resistente agli spruzzi, ma non può essere immerso
totalmente nell'acqua.
IMPORTANTE:
i danni dovuti a infiltrazioni d'acqua nell'alloggiamento delle cartucce sono esclusi dalla garanzia.
Il tappo di gomma nero, posizionato sulla parte destra dello strumento,
deve essere sempre perfettamente inserito e rimosso esclusivamente in
occasione della sostituzione delle cartucce. Verificate sempre che la so-
stituzione delle cartucce sia eseguita in ambiente asciutto e che durante
tale operazione non entri acqua nell'apparecchio.
Pulizia
Si raccomanda di pulire il vetro del GEONAV con un detergente neutro,
evitando prodotti a base alcolica che potrebbero danneggiare la superfi-
cie del vetro o renderlo opaco.
Installazione
Elite
Regatta
Il GEONAV consente di utilizzare il GPS interno per installazioni all'aperto
o un'antenna GPS esterna per installazioni che prevedono l'uso dello
strumento in ambienti chiusi.
NOTA: all'accensione dell'apparato viene abilitato di default il GPS interno.
• GPS interno: in caso di utilizzo del GPS interno, per una migliore rice-
zione dei satelliti, montate il vostro strumento all'aperto in un'area
che permetta all'antenna del ricevitore GPS di lavorare con il più ampio
spazio a disposizione. Un montaggio che garantisca la piena visibilità
dell'orizzonte assicurerà le migliori prestazioni.
Quando si utilizza il GPS interno, il GEONAV può essere interfacciato
a un'antenna differenziale con uscita RTCM.
ATTENZIONE: il GEONAV può essere collegato ad antenne differenziali che operano con le
seguenti modalità:
a) frequenza di lavoro selezionabile automaticamente;
b) frequenza di lavoro selezionabile manualmente tramite un commutatore.
• GPS differenziale: per collegare il GEONAV a un'antenna differenziale
con uscita RTCM, occorre utilizzare il cavo ausiliario fornito in dota-
zione con lo strumento. I collegamenti sono riportati nel capitolo "Col-
legamenti elettrici".
14
14
14
Elite
• GPS esterno: in caso di utilizzo di GPS esterno, il GEONAV deve essere
Cabin
collegato all'antenna GPS esterna tramite il cavo fornito in dotazione
Regatta
con lo strumento. I collegamenti sono riportati nel capitolo "Collega-
menti elettrici".
• Autopilota: per collegare il GEONAV a un autopilota, occorre utilizzare
il cavo fornito in dotazione con lo strumento.
I collegamenti sono riportati nel capitolo "Collegamenti elettrici".
• Ecoscandaglio: per collegare il GEONAV a un ecoscandaglio, occorre
utilizzare il cavo fornito in dotazione con lo strumento.
I collegamenti elettrici sono riportati nel capitolo "Collegamenti elet-
trici".
Regatta • Sensore vento: per collegare il GEONAV a un sensore vento, occorre
utilizzare il cavo fornito in dotazione con lo strumento.
I collegamenti elettrici sono riportati nel capitolo "Collegamenti elet-
trici".
NOTA: poiché è disponibile un solo ingresso NMEA 0183 in aggiunta a quello utilizzato per il
collegamento al GPS, per collegare anche l'ecoscandaglio occorre utilizzare un miscelatore
NMEA 0183 oppure un bridge verso reti di strumenti.
Plus
Elite

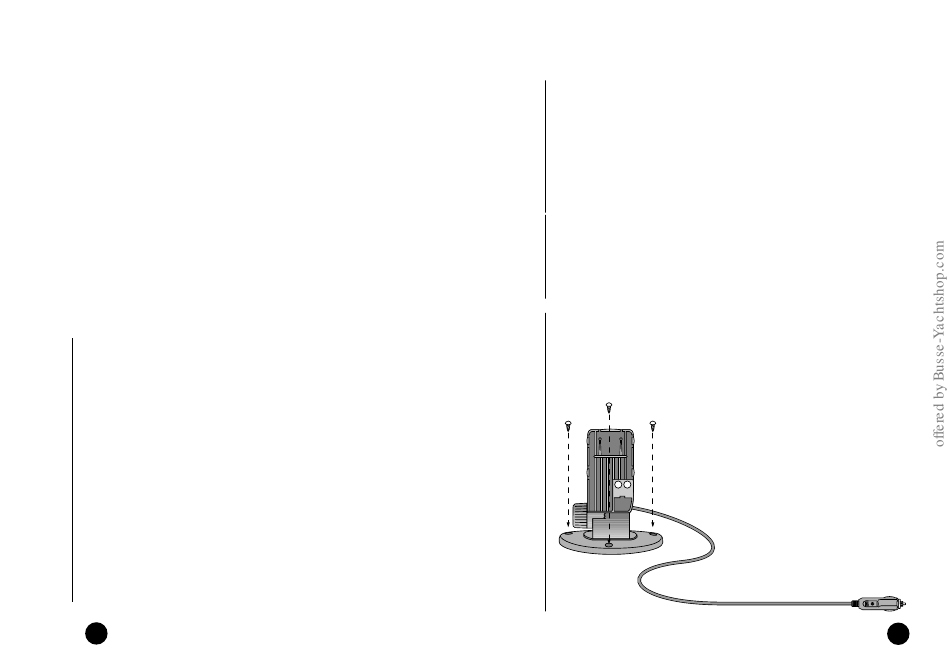

Installazione fissa (da barca)
Per l'installazione in barca si suggeri-
sce l'impiego della staffa fornita con lo
strumento. Utilizzate 3 viti da 6mm di
diametro per fissare la base nel posto
prescelto. La base è fissa e non permet-
te rotazioni né a sinistra né a destra,
pertanto al momento del posizionamen-
to assicuratevi che la visibilità dello
schermo LCD del plotter sia ottimale.
È possibile rimuovere dal cavo di ali-
mentazione l'adattatore per la presa ac-
cendisigari e collegare i fili direttamen-
te alla sorgente di alimentazione della
vostra imbarcazione. Raccomandiamo
l'utilizzo di un fusibile passante rapido
da 1A da posizionare tra la batteria e
l'alimentazione del GEONAV. Quando,
dopo l'utilizzo, rimuovete il plotter dal-
la staffa, vi raccomandiamo di utilizza-
re la cuffia di protezione e di togliere l'ali-
mentazione alla staffa.
