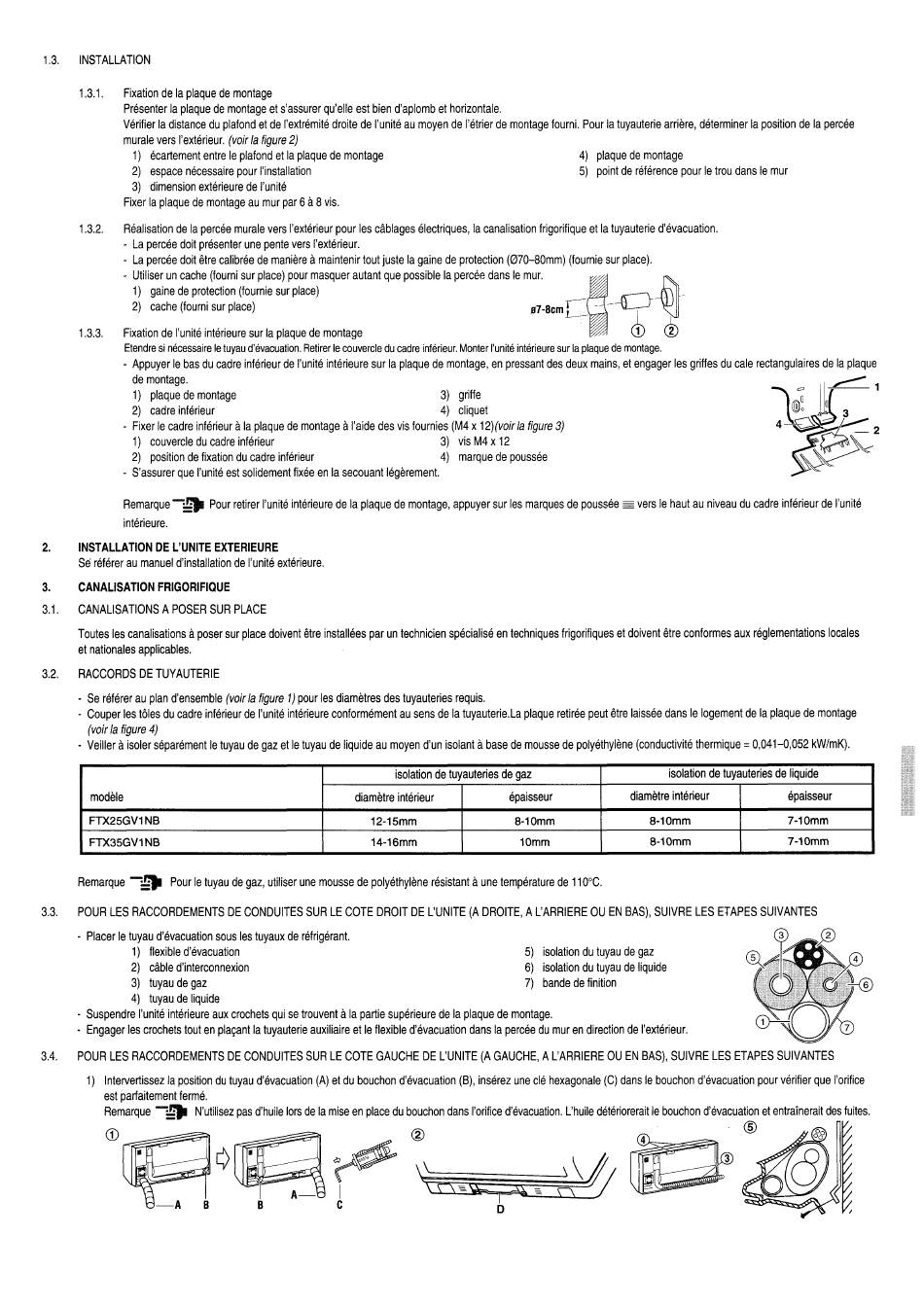

1.3. INSTALLATION
Fixation de Iaplaquede montage
1.3.1.
Présenter I aplaquede montage et s'assurer q u'elleestbiend'aplomb et horizontale.
Vérifierla distancedu plafond et de ('extrémité d roitede l'unitéau moyende l'étrierde montage foumi.Pourla tuyauterie arriére,déterminer i a positionde la percée
muraleversl'extérieur. ( voirla figure2)
1) écartement entre le plafond et la plaque de montage
2) espacenécessaire pourI'installation
3) dimension extérieure de l'unité
Fixerla plaquede montage au murpar6 å 8 vis.
1.3.2. Réalisation d e Iapercée muraleversl'extérieur p our lescåblages électriques, I acanalisation frigorifique et Iatuyauterie d'évacuation.
La percéedoitprésenter u nepenteversl'extérieur.
La percéedoitétrecalibréede maniére å maintenir t outjuste la gainede protection (070—80mm) (foumiesurplace).
Utiliserun cache(fournisurplace)pourmasquer a utantquepossibleIapercéedansIe mur.
I) gainede protection (fourniesurplace)
2) cache(fournisurplace)
1.3.3. Fixation de I'unité intérieuresur Ia plaque de montage
Etendre si nécessaire le tuyaud'évacuation. Retirer le couvercle du cadreinférieur. M onter l'uniténtérieuresurIaplaquede montage
Appuyer lebasducadre inférieur deI'unité intérieure s urIaplaque demontage, enpressant desdeux mains, e tengager l esgriffes ducalerectangulaires deIaplaque
de montage.
I) plaque de montage
2) cadre inférieur
- FixerIecadreinférieur å Iaplaquede montage I'aidedesvisfournies(M4x 12)(voirlafigure3)
I) couvercle du cadreinférieur
2) position de fixationdu cadreinférieur
- S'assurer q ueI'unitéestsolidement fixéeen la secouant l égérement.
Pourretirerl'unitéintérieure de la plaquede montage, a ppuyersur lesmarques de poussée
Remarque
intérieure.
INSTALLATION DE L'UNITE EXTERIEURE
2.
Sé référer au manuel d'installation de I'unité extérieure.
3. CANALISATION FRIGORIFIQUE
3.1.

CANALISATIONS A POSER SUR PLACE

Toutes Iescanalisations å poser s urplace doivent étreinstallées p aruntechnicien spécialisé e ntechniques frigorifiques etdoivent étreconformes auxréglementations
etnationales applicables,
3.2.

RACCORDSDE TUYAUTERIE

• Se référer au pland'ensemble (voirIafigureI) pourIesdiamétres des tuyauteries requis.
- Couper I estöles ducadre inférieur deI'unité intérieure c onformément ausensdelatuyauterie.La plaque retirée peut é trelaissée dans Ielogement deIaplaque demontage
(voirla figure4)
- Veiller ä isoler s éparément Ietuyau degazetletuyau deliquide aumoyen d'unisolant å base demousse depolyéthyléne (conductivité thermique =
modéle
FTX25GV1 NB
FTX35GVINB
Remarque PourIetuyaude gaz,utiliserunemoussede polyéthyléne r ésistant å unetempérature de I IOOC.
POUR LESRACCORDEMENT S
3.3.
- Placerle tuyaud'évacuation souslestuyauxde réfrigérant.
I) flexibled'évacuation
2) cåbled'interconnexion
3) tuyaudegaz
4) tuyaude liquide
- Suspendre I'unitéintérieure aux crochets quisetrouvent Iapartiesupérieure de la plaquede montage.
• Engager l es crochets touten plaqant I atuyauterie auxiliaire et Ieflexibled'évacuation dansla percée du muren direction de I'extérieur.
POURLESRACCORDEMENTS DECONDUITES SURLECOTEGAUCHE DEL'UNITE(A GAUCHE, A L'ARRIERE OU ENBAS),SUIVRELESETAPES SUIVANTES
3.4.
I) Intervertissez l a position du tuyaudévacuation(A)et du bouchond'évacuation (B), insérezuneCléhexagonale (C)dansle bouchond'évacuation pourvérifierquel'orifice
estparfaitement fermé.
N'utilisez p asd'huileIorsdela miseen placedu bouchon dansl'orifice dévacuation. L 'huile détériorerait le bouchond'évacuation e tentrainerait d esfuites.
Remarque
—A
isolation de tuyauteries de gaz
diamötre intérieur
12-15mm
14-16mm
DECONDI-JITES SURLECOTEDROIT DEL'UNITE (ADROITE, A L'ARRIERE OUENBAS), SUIVRE LESETAPES SUIVANTES
c
4) plaquedemontage
5) pointde référence pour letroudansle mur
ø7-8cm
3) griffe
4) cliquet
3) visM4x12
4) marque de poussée
épaisseur
8-1 omm
I Omm
5) isolation du tuyaude gaz
6) isolation du tuyaude liquide
7) bandede finition
4
versle hautau niveaudu cadreinférieurde I'unité
isolation de tuyauteries d e liquide
diamétre intérieur épaisseur
8-1 Omm 7-1 Omm
7-10mm
8-1 Omm
3
4
3
1
3
locales
kW/mK).
