1 D
ESCRIPTION GÉNÉRALE
C'est un actionneur avec 2 entrées numériques et 2 sorties numériques de 10 A chacune. Il est
utilisé pour le contrôle de 2 charges électriques (2 points d'éclairage et/ou prises) ou d'un volet
roulant.
Comme indiqué, cet actionneur est équipé de 2 sorties relais sans potentiel, avec un pouvoir de
coupure de 10 A par sortie et 2 entrées basse tension référencées à la masse du BUS.
Depuis le système de développement, il est possible d'attribuer des chaînes de 15 caractères
pour identifier chacune des sorties et des entrées. Il est également possible d'attribuer le mode
de fonctionnement de chacune des entrées (poussoir, interrupteur ou mode volets roulants),
ainsi que deux événements BUS pour chacune des entrées (un événement d'activation et un de
désactivation), permettant ainsi d'agir sur n'importe quel élément de l'installation depuis les
entrées de l'appareil.
Entrées :
• Entrées basse tension 5 V, courant minimal d'activation 5 mA.
• Actives lorsqu'elles sont connectées à la masse du bus.
• Distance de câblage maximale à l'interrupteur ou au poussoir : 30 mètres.
• Filtre matériel et logiciel configurable depuis le système de développement (SIDE).
Sorties :
• Désactivées : Relais ouvert.
• Activées : Relais fermé.
• Courant maximal de commutation 10 ampères par sortie pour la version 2E2S et 30
ampères par sortie pour la version 2E2S-C30A. Pour le contrôle de circuits de plus grande
puissance, insérer un contacteur.

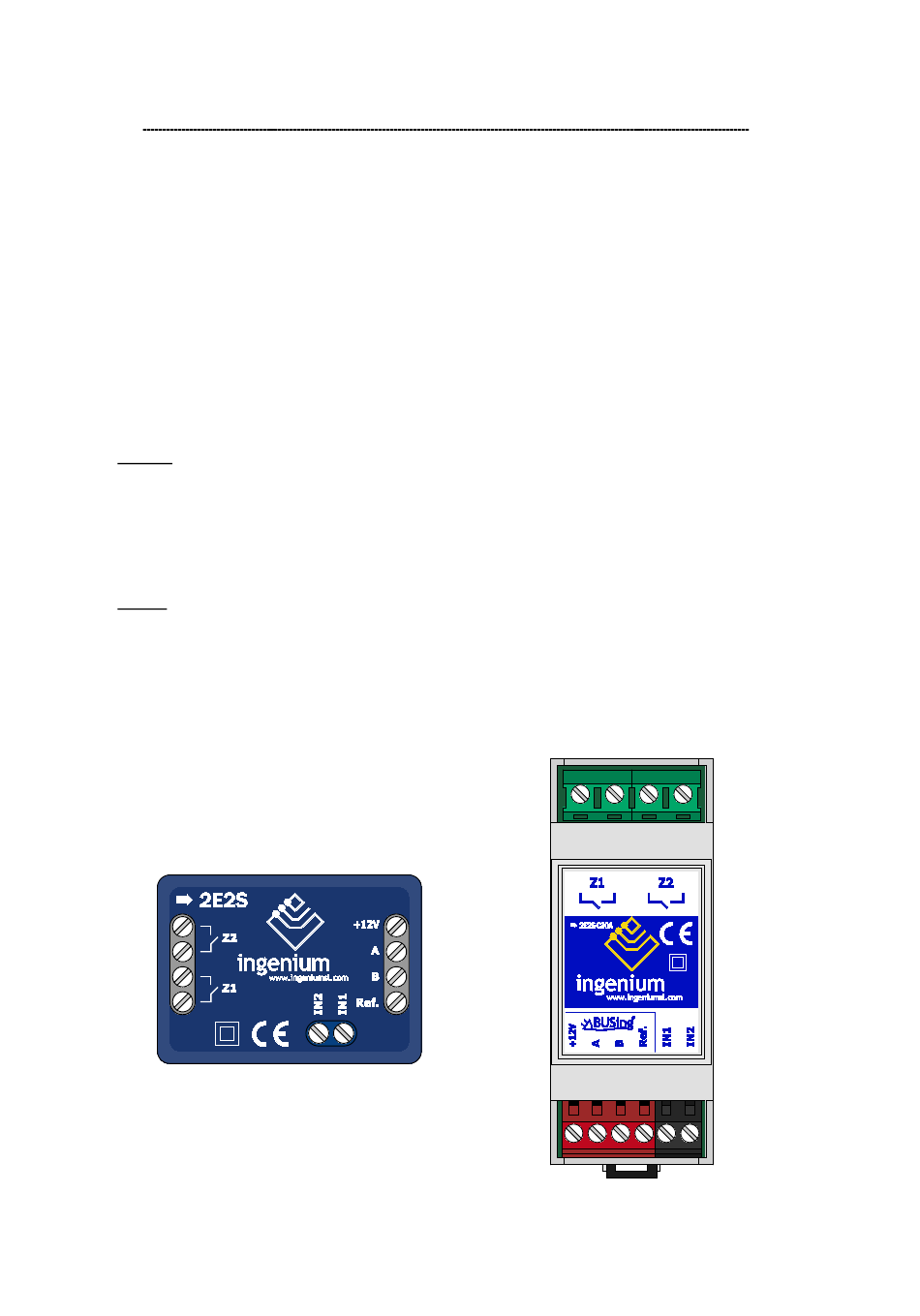

2E2S 2E2S-C30A
