AS-F2AD
AS-F2DA
EN Instruction Sheet
TR Bilgi Dökümani
TW
安裝說明
CN
安装说明
www.deltaww.com
EN This is an OPEN TYPE module and therefore should be installed in an enclosure free of airborne dust, humidity, electric shock and

vibration. The enclosure should prevent non-maintenance staff from operating the device (e.g. key or specific tools are required for
operating the enclosure) in case danger and damage on the device may occur.
FR Ceci est un module ouvert et il doit donc être installé dans un coffret à l'abri des poussières, des vibrations et ne pas être exposé

aux chocs électriques. Le boitier ou l'armoire doit éviter toute action d'un personnel autre que celui affecté à la maintenance de
l'appareil (par exemple, clefs, outils spécifiques pour l'ouverture du coffret), ceci afin d'éviter tout accident corporel ou
endommagement du produit).
TR Bu ürün AÇIK TİP bir modül olup toz, rutubet, elektrik şoku ve titreşimden uzak kapalı yerlerde muhafaza edilmelidir. Yanlış

kullanım sonucu ürünün zarar görmesini önlemek için yetkili olmayan kişiler tarafından ürüne müdahale edilmesini önleyecek
koruyucu önlemler alınmalıdır. (Ürünün bulunduğu panoya kilit konulması gibi).
TW 本機為開放型（OPEN TYPE）機種，因此使用者使用本機時，必須將之安裝於具防塵、防潮及免於電擊∕衝擊意外之外殼配線箱內。

另必須具備保護措施（如：特殊之工具或鑰匙才可打開）防止非維護人員操作或意外衝擊本體，造成危險及損壞。
CN 本机为开放型（OPEN TYPE）机种，因此使用者使用本机时，必须将其安装于具防尘、防潮及免于电击/冲击意外的外壳配线箱内。

另必须具备保护措施（如：特殊的工具或钥匙才可打开）防止非维护人员操作或意外冲击本体，造成危险及损坏。
EN Please refer to the AS Series Hardware and Operation Manual
for more information.
TW 詳細資料請參考 AS 系列硬體及操作手冊

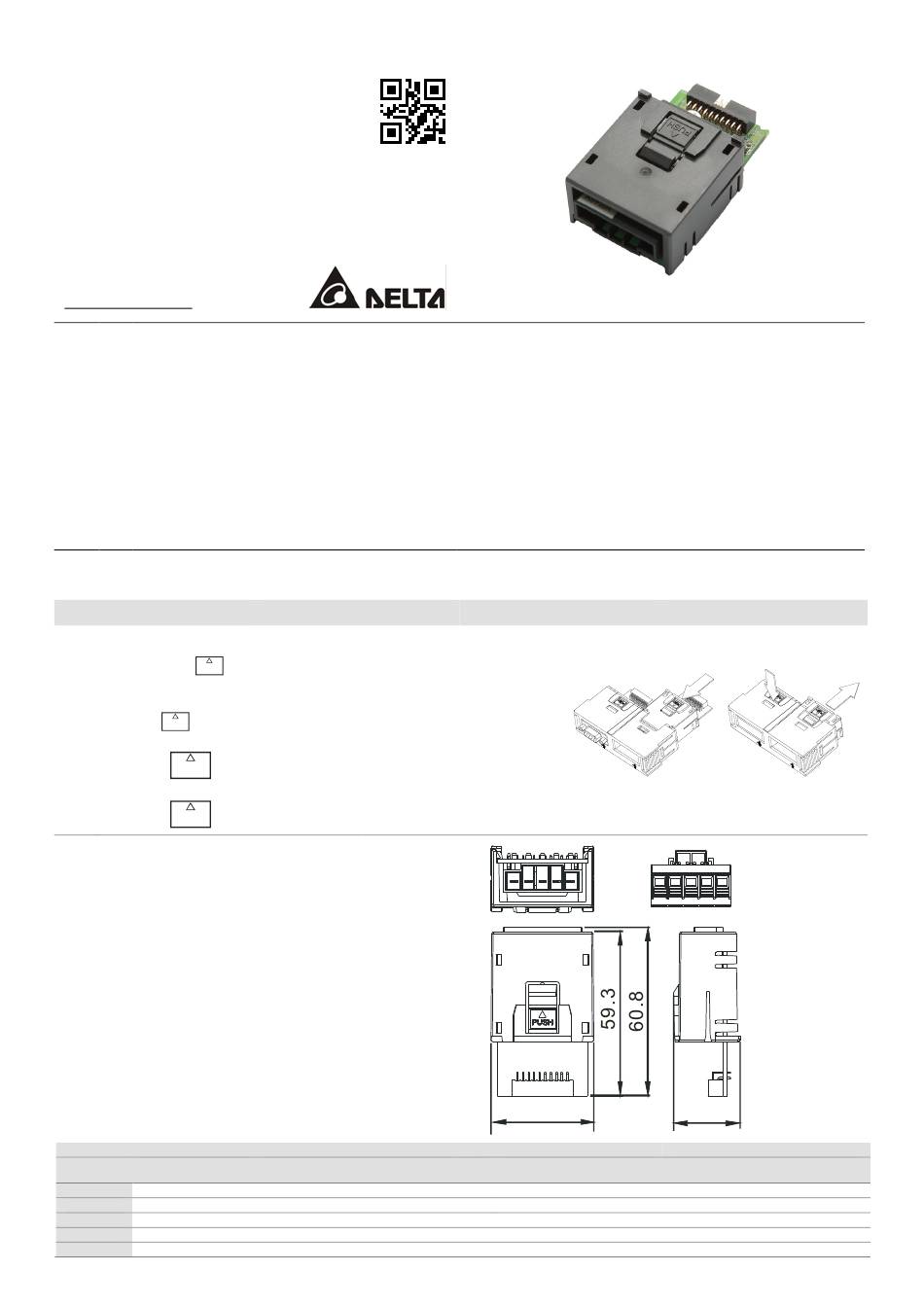

EN Assembly
Installation: Put the extension card directly into the extension card slot until
EN
hearing a click.
Removal: Press PUSH , and pull out the extension card.
Kurulum : Genişleme kartını doğrudan genişleme kart yuvasına klik sesi
TR
duyuncaya kadar itiniz.
PUSH
Çıkarma : basınız ve genişleme kartını çekiniz.
安裝：將擴充卡直接放入擴充卡槽直至喀一聲。
TW
PUSH
拆卸：按壓 處，並將擴充卡抽出。
安装：将扩充卡直接放入扩充卡槽直至喀一声。
CN
PUSH
拆卸：按压 处，并将扩充卡抽出。
EN Dimensions(mm)
TR Ölçüler(mm)
TW
尺寸（mm）
CN 尺寸（mm）
EN Pin definition
Pin no.
1
2
3
4
5
5014035402
2022-05-13
TR Montaj
TR Pin açıklama
AS-F2AD
V1+
I1+
V2+
I2+
COM
Send Quote Requests to info@automatedpt.com
Call +1(800)985-6929 To Order or Order Online At Deltaacdrives.com
Call +1(800)985-6929 To Order or Order Online At Deltaacdrives.com
TR Daha fazla bilgi için lütfen AS Serisi Donanım ve Kullanım
Klavuzuna bakınız.
CN 详细资料请参考 AS 系列硬件及操作手册
TW 安裝
37
TW 接腳定義
CN 组装
1 5
23.9
CN 引脚定义
AS-F2DA
VO1
IO1
VO2
IO2
COM
