Swegon CRMc 100 Manuel D'installation

CRMc
Installation - Équilibrage – Maintenance
Accessoires
Moteur:
Sauter ASM115SK005, ASM124SK002, 24 V AC, moteurs
standards selon la taille.
Les autres moteurs sont disponibles sur commande; voir le
tableau de sélection page 3.
Les Schémas de Câblage sont affichés à la page 2 et 3.
Bouton:
CRTT-1 pour régulation manuelle.
Raccords rapides:
FSR. Collier à dispositif de verrouillage rapide.
Installation
Installer le registre dans le conduit et le fixer au moyen de
rivets ou d'un collier FSR. Voir Figures 1 et 2.
Équilibrage
Connecter un manomètre à la prise de mesure. Orienter
et verrouiller la lame du registre dans la position souhai-
tée. Pour plus d'informations sur la régulation motorisée,
voir les instructions du fournisseur du moteur. Les coeffi-
cients K figurent sur l'étiquette d'identification du produit.
Le facteur K figure aussi dans le tableau, « Dimensions,
poids et coefficient de performances » (page 4).
Maintenance
Chaque fois que c'est nécessaire, nettoyer le registre au
moyen d'un aspirateur ou d'un chiffon.

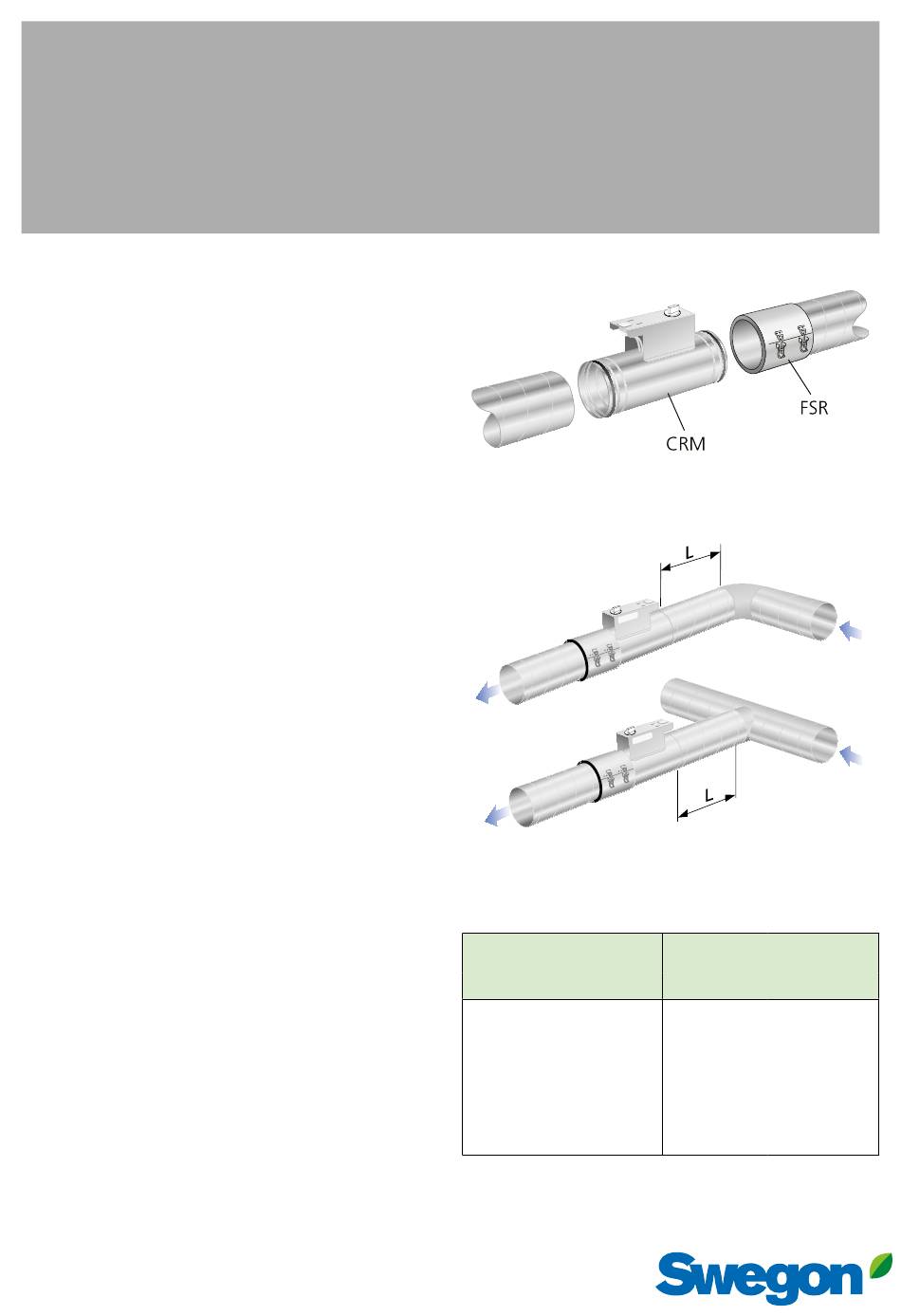

Figure 1. Installation.
Figure 2. Longueurs minimum de conduits rectilignes, voir le
.
tableau ci-dessous
Erreurs de méthode
Type d'interférence
en amont du CRM
Un coude à 90°.
Deux coudes à 90° sur le même
plan.
Deux coudes à 90° à angle droit
l'un de l'autre.
Un registre à 45°.
Un tube de type T.
m = erreur de méthode B22. Voir publications du Conseil de
2
Recherche pour le Bâtiment « Méthodes de mesure des débits
dans les installations de ventilation ».
20230428
Sections droites de conduits (L) en
amont du CRM
Pour m = 5% Pour m =10%
2 2
3 x Ød 2 x Ød
4 x Ød 2 x Ød
4 x Ød 2 x Ød
6 x Ød 3 x Ød
4 x Ød 3 x Ød
