ENLÈVEMENT ET
INSTALLATION DE
LA PLATE-FORME
DE TONDEUSE
112 cm Snapper
Modèles
AVERTISSEMENT
Serrer le frein de stationnement, désengager la PDF,
arrêter le moteur et retirer la clé du contact avant
d'installer ou de déposer la tondeuse.
Dépose de la tondeuse
REMARQUE : Pour les modèles munis d'une hauteur de
coupe électrique, déconnecter le faisceau de fils du tracteur du
faisceau de l'unité de coupe avant de retirer l'unité de coupe.
1. Garer le tracteur sur une surface ferme et plane, telle
qu'une dalle de béton. Mettre le commutateur de PDF en
position d'arrêt, arrêter le moteur, retirer la clé du contact et
serrer le frein de stationnement.
2. Placer la tondeuse à la position de coupe la plus basse à
l'aide de l'ajusteur de hauteur de coupe.
3. Placer le système de levage de l'accessoire à la position la
plus élevée.
4. Déconnecter la bague de sécurité (A, Figure 9) et la
rondelle (G) depuis la patère inférieure. Ôter la patère
supérieure (B) du poteau de levage (F). Connecter la
patère supérieure (B) à la patère inférieure (E) à l'aide de la
bague de sécurité (A) pour empêcher le mauvais
placement des pièces ou leur perte. Refaire la même chose
de l'autre côté.
5. Placer le système de levage de l'accessoire à la position la
plus basse.
ATTENTION
L'échappement et les parties environnantes peuvent
être brûlants.
6. Enlever la chaîne de levage (D) du crochet de levage (C).
Refaire la même chose de l'autre côté.
7. Retirer la courroie de la poulie de PDF (B, Figure 7).
8. Braquer les roues droit vers l'avant. Tirer sur le levier
à ressort (B, figure 8) et soulever l'attelage de la tondeuse
pour le dégager des supports du tracteur.
9. Braquer les roues à fond vers la gauche et retirer la
tondeuse en la faisant glisser par le côté droit du tracteur.
Installation de la tondeuse
1. Garer le tracteur, mettre le commutateur de PDF en
position d'arrêt, arrêter le moteur, retirer la clé du contact et
serrer le frein de stationnement. Braquer les roues à fond
vers la gauche.
2. Mettre le réglage de hauteur de coupe (B, Figure 5) sur la
position la plus basse. Mettre également le levier de
relevage sur la position la plus basse. Glisser la tondeuse
sous le côté droit du tracteur de façon à ce que l'attelage
de la tondeuse s'aligne sur l'attelage avant du tracteur.
3. Voir la Figure 12. Braquer les roues droit vers l'avant. Tirer
le levier à ressort (B) tout en soulevant l'attelage de la
F
B
G
E

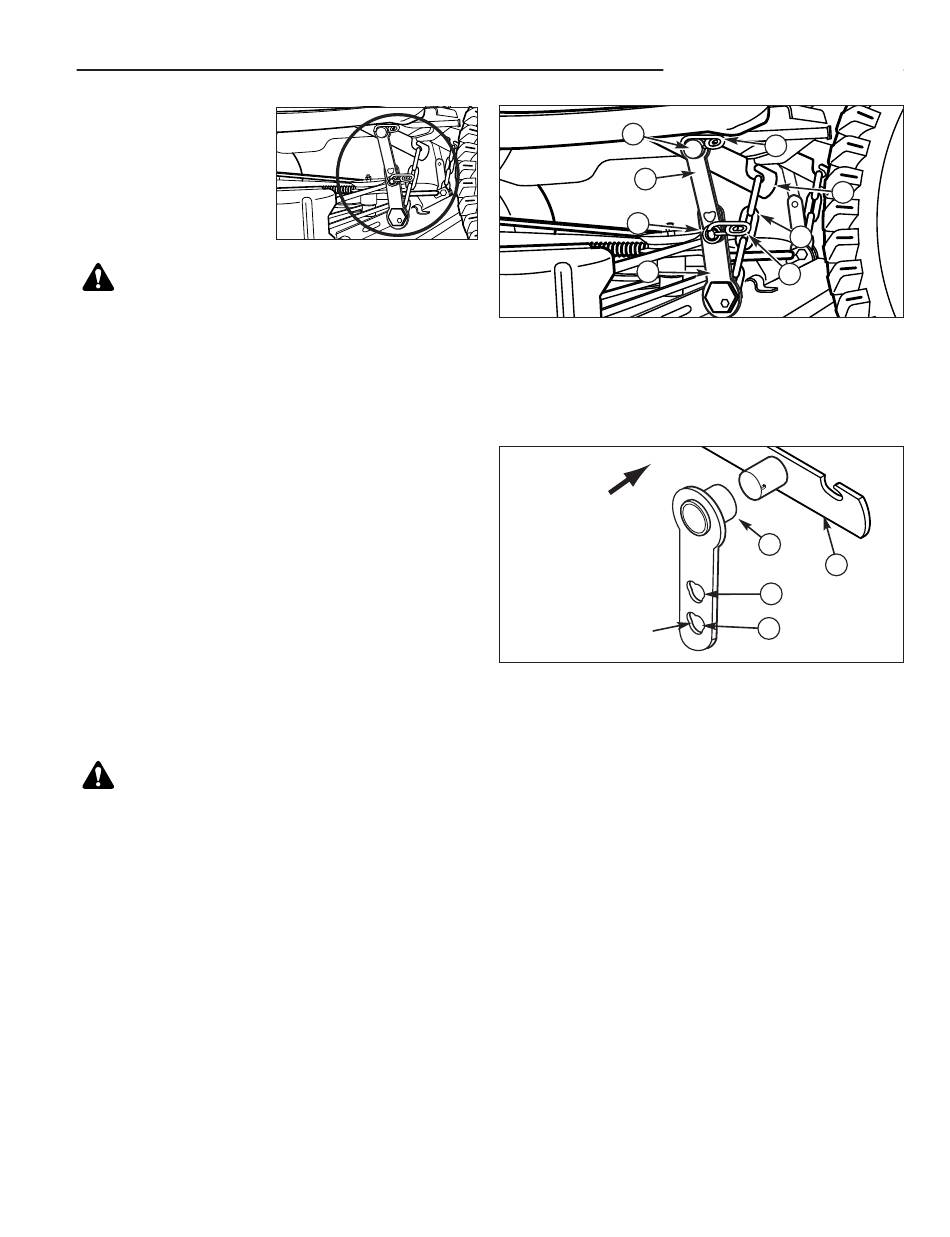

Figure 9. Bras de levage
(vu du dessous du côté gauche du tracteur)
A. Bague de sécurité
B. Patère supérieure
C. Crochet de levage
D. Chaîne de levage
Centre
Conquest / 1700 /
2700 / 400 / YT
Figure 10. Patère supérieure
A. Trou supérieur
B. Trou inférieur
tondeuse. Installer l'attelage de la tondeuse sur les supports
(A) de l'attelage du tracteur. Lorsqu'il est correctement
installé, le levier à ressort doit être complètement en contact
avec le dessous des supports.
4. Voir la Figure 9. Connecter la chaîne de levage (D) au
crochet de levage (C), Refaire la même chose de l'autre côté.
5. Placer le système de levage de l'accessoire à la position la
plus basse.
6. Déconnecter la bague de sécurité (A, Figure 9) de la patère
supérieure (B) et de la patère inférieure (E) si elle est encore
connectée du remisage. Glisser la patère supérieure (B) par-
dessus le poteau sur le crochet de levage (F). Le long moyeu
(D, Figure 10) sur la patère supérieure doit être tourné vers le
centre. Connecter le trou de la patère supérieure (B, Figure
9) au poteau sur la patère inférieure (D). Attacher avec la
rondelle (G) et la bague de sécurité (A). Refaire la même
chose de l'autre côté.
REMARQUE : Utiliser le trou inférieur pour la tondeuse
Conquest / 1700 / 2700 / YT comme indiqué à la Figure 10.
7. Voir la Figure 7. Déplacer le bras de tension (A) pour déten-
dre la courroie. Engager la courroie sur la poulie de PDF (B).
REMARQUE : Pour les modèles munis d'une hauteur de coupe
électrique, connecter le faisceau de fils du tracteur au faisceau
de l'unité de coupe.
